路灯安全用电云平台

一、路灯安全用电云平台概述

       节能中心提出以“智慧路灯”为抓手，推动城市照明节能降耗与城市物联网建设，推动绿色智慧城市基础设施共建共享，实现资源“共享、集约、统筹”，大幅降低城市建设成本，提升城市运维效率，为绿色智慧城市建设提供良好基础。

       随着物联网、下一代互联网、云计算等新一代信息技术的广泛应用，智慧城市已成为必然趋势。近年来，智慧城市新政频出，我国多个城市掀起了智慧城市建设高潮。政府出台了一系列政策措施推进智慧城市建设，智慧路灯作为智慧城市建设中的重要组成部分，未来会得到政策支持。目前，随着城市化进程的加快，城市公共照明设施的采购量和建设规模日益加大，形成了一个巨大的采购池。但随之出现的城市照明管理矛盾也日渐明显，突出的三大矛盾就是对能源的非常大的消耗、照明灯具过高的维护成本以及与其他公共设备的无法兼容性。

二、路灯安全用电应用目的

       2.1 特殊日期路灯调节，节假日或人流量较大的地段，实现区域性照明。

       2.2 根据天气情况，进行路灯照明管理。

       2.3 故障报告维修，监测路灯故障，提醒维修人员。

三、路灯安全用电云平台架构

       对路灯控制箱进行监测，通过监测路灯线路的电流和电压值来判断路灯的工作情况。

       直接接入ARCM310仪表，监控每个路灯的电压、电流等电参量进行预警和报警，也可设置定时通断时间并远程控制路灯通断。

四、路灯安全用电云平台介绍

       安科瑞路灯安全用电监测预警系统通过物联网技术对安装在城市各区域路灯的用电状态进行不间断地数据监测。安全用电通过监测路灯线路的电流和电压值来判断路灯的工作情况，任何不正常的工作状态，平台都能进行监测和预警，预警信息通过手机APP推送，短信，语音电话和邮件等，及时到达责任人的身边，提醒运行人员接触器跳闸，电源失压等等。平台也可以设置开合闸时间，每天定时控制路灯控制器的启动和关闭。

       4.1 监测路灯的开闭，使用时长，非工作时间开启，或开启时间过短，则进行预警。

       4.2 监测路灯的电流电压工作状态，可以分级设置预警值和报警值，当超出阈值范围时进行预警和报警。

       4.3 判断路灯功率和线路损耗，当电流超出阈值范围时进行预警。

       4.4 可以设置路灯的异常个数，超出异常个数进行预警通知。

       4.5 对路灯回路的漏电流和导线温度进行监测，如果漏电过大，线缆温度过高则进行预警或报警。

       4.6 可以设置开合闸时间，定时对路灯控制器进行操作，触发频率可以设置成一次或者每天。

       4.7 多种开关灯执行方案设定，可设置普通（平时）方案、周末方案、节（假）日方案、临时方案，并可设定方案执行的方式和优先级。

       4.8 自动开关灯管理可选择定时模式、按季节变化的日出日落自动跟随模式、光照度辅助开关灯模式。

       4.9 能够自动进行亮灯率计算，形成亮灯率报表。

五、路灯安全用电云平台主要功能

       5.1 首页；

       5.2 消息提醒，显示需要处理的任务及报警消息；

       5.3 隐患统计， 以曲线图的方式展示当月隐患数量；

       5.4 地图显示相关点位；

       5.5 监控中心模块，提供数据监控中心监控功能，包含大数据调度和统一。

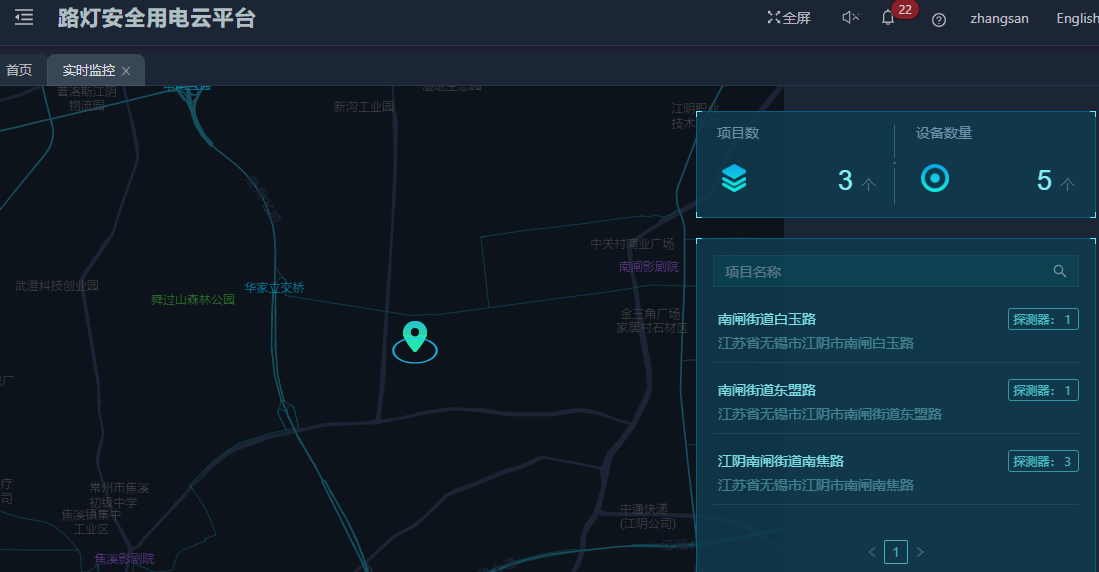

实时监控

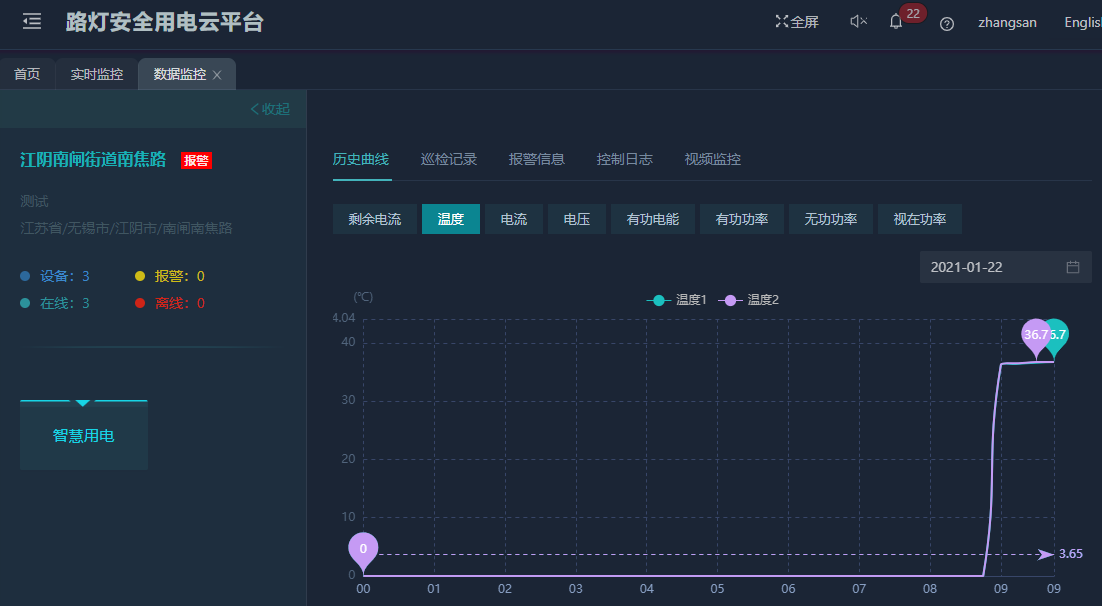

数据监控

       设备监控可以按监控设备识别号、项目筛选，显示设备识别号、设备详情、设备实时数据；点击“设备”后进入设备实时数据页面。可查看历史曲线，巡检记录，报警信息，控制日志和、视频监控。

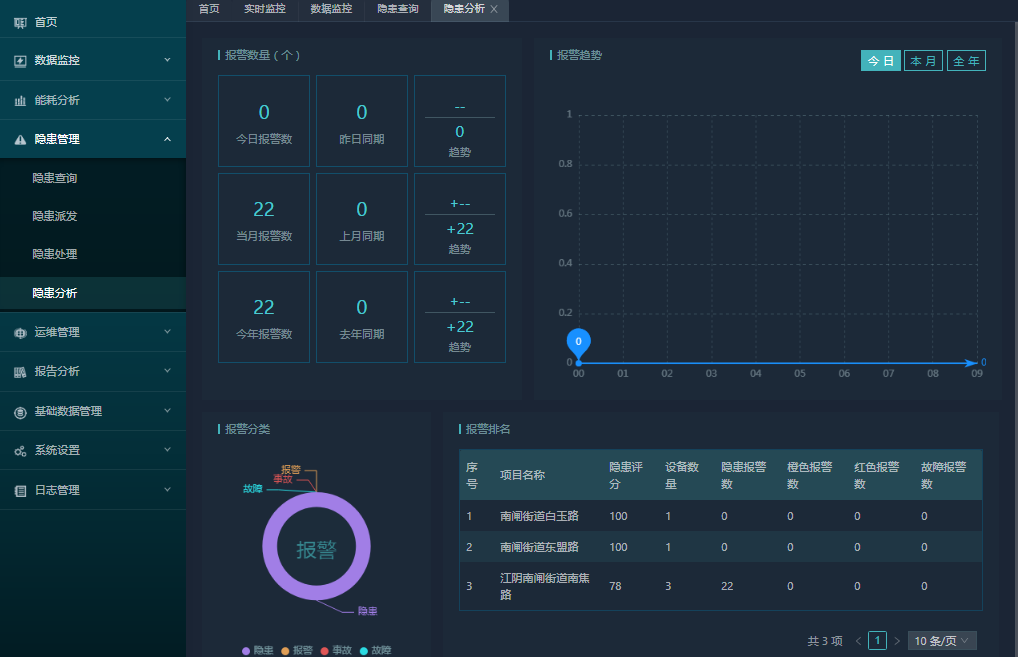

       5.6 隐患管理

       隐患管理包括隐患巡查、隐患派发、隐患处理、隐患分析。

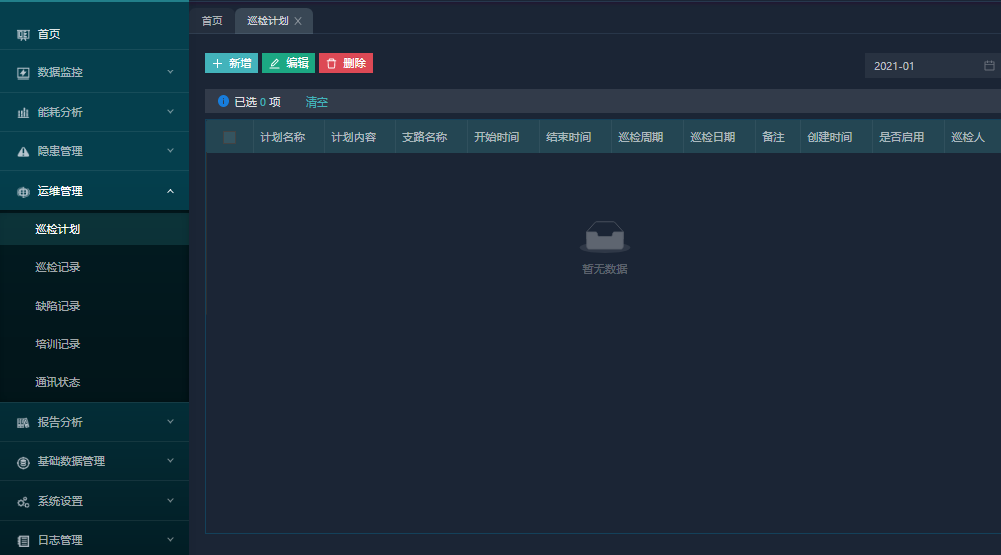

       5.7 运维管理

       5.8 能耗分析

六、产品选型

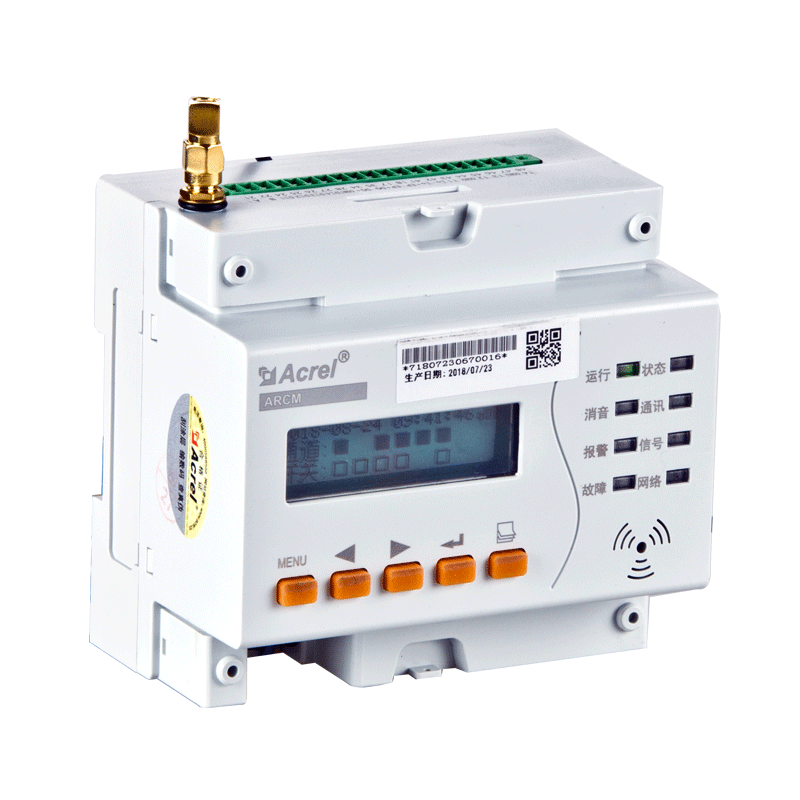

         ARCM300T-Z-4G智慧用电在线监控装置

功能：

       智慧用电在线监控装置是针对0.4kV以下的TT、TN系统设计的智能电力装置，具有单、三相交流电测量、四象限电能计量、谐波分析、遥信输入、遥信输出功能，以及RS485通讯或GPRS无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

应用：

       用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、重要消防单位以及石油化工、文教卫生、金融、电信等。

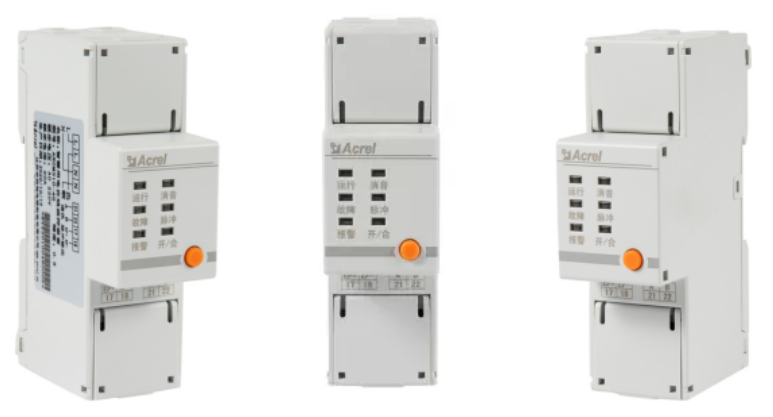

       ARCM310智慧用电在线监控装置

功能：

       ARCM310智慧用电在线监控装置（以下简称装置）是针对0.4kV以下的 TT、TN系统设计的智能电力装置，具有单相交流电测量、漏电监测、温度监测、内控开合闸以及RS485通讯或GPRS无线通讯功能，通过对配电 回路的剩余电流、导线温度等火灾危险参数实施监控和管理。

       装置采用微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。作为一种智能化、数字化的采集元件，该装置已广泛应用于学校、医院、商场、银行、古建筑等众多场所。

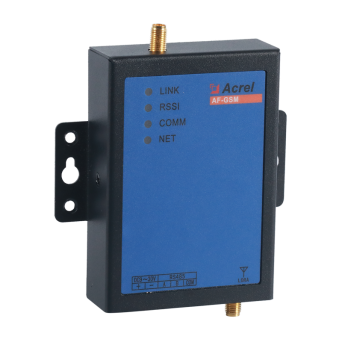

       GSM400-4G远程无线数据采集设备

功能：

       AF-GSM是安科瑞电气推出的新型的4G远程无线数据采集设备，采用嵌入式设计，内嵌TCP/IP协议栈，同时采用了功能强大的微处理芯片，配合内置看门狗，性能可靠稳定。

       本产品提供标准RS485数据接口，可以方便的连接RTU、PLC、工控机等设备，仅需一次性完成初始化配 置，就可以完成对MODBUS设备的数据采集，并且与安科瑞服务器进行通讯。
