Acrel-6500银行业安全用电云平台

Acrelcloud-6500银行业安全用电云平台体验地址：http://cloud.acrel.cn/   用户名：acrel   密码：123456

一、银行业安全用电云平台简介

政策标准：

        2016年11月14日，中国银行业监督管理委员会印发《中国银监会办公厅关于切实加强消防安全管理工作的通知》(银监办发〔2016〕159号)，要求建立消防安全自查、火灾隐患自除、消防责任自负以及自我管理、自我评估、自我提升的工作机制，确保本单位消防安全万无一失。

        2017年4月26日，国务院安全生产委员会印发《国务院安全生产委员会关于开展电气火灾综合治理工作的通知》（安委〔2017〕4号），强调用三年时间综合治理电气火灾工作，提高社会单位发现和处置消防电气安全隐患能力，推进电气安全管理制度化、规范化，巩固综合治理成效，强化考核，确保成效，提升地方各级政府、各有关部门及社会单位电气防火管理水平。

        2017年7月21日，公安部、中央综治办、民政部、住房和城乡建设部、国家安全生产监督管理局、国家能源局六部联合印发《高层建筑消防安全综合治理工作方案》(公消〔2017〕218号)，要求结合老旧高层住宅改造工程，推动安装电气火灾监测装置，利用智慧用电安全管理系统，加强数据搜索、分析和应用，实行智能检测、动态监测，确保用电安全。

        中国农业银行办公室《关于开展电气火灾综合治理工作的通知》(农银办发〔2017〕695号)对建立行内安全用电监测系统作出了标准要求和时间要求。

银行存在的电气隐患：

        随着科技创新力度加大，信息技术已经成为提升银行核心竞争力的重要手段。在此趋势下，金融业采用的电子设备种类越来越多，对电子设备的使用强度大大增强，但电气系统设计、建设、运营、使用的过程中往往忽视安全用电和规范用电，主要表现在以下几个方面：

1.基础管理落后。

        目前银行营业场所（营业网点、自助银行及办公大楼等）的用电系统还处于无网络化、无智能化的单机分散独立运行的状态，主要还是采取传统的保护措施，以空开、保险丝、漏保、定时器等方式为主流，无法实现对前端强电系统进行远程实时监测和管理。

2.设计应用不统一。

        规划设计与实际应用不统一，导致线路数铺设不规范，部分地线缺失等隐患导致设备与人身安全无法得到保障。

3.运维管理不规范。

        运营过程中缺乏现代化技术手段监管，难以防止不合理应用现象的产生。保护与负载不匹配、负载随意添加和不规范的分路引线、常年失修、鼠患、电器使用不规范，均是引起火灾的重大。

4.设备管理难度大。

        设备使用中主要有安装随意、摆放无序、布线杂乱、接线零乱等现象；同时，非24小时设备24小时开机运行，24小时运行设备绝缘老化等问题均存在火灾安全隐患。

5.电能损耗浪费、安全隐患。

        银行营业场所的70%的用电属于营业性用电，比如照明、电脑、空调、饮水机、LED屏等设备，下班后需拉闸断电；但在实际执行中仍会存在不执行的现象，造成大量的能源浪费，存在安全消防隐患。

二、银行业安全用电云平台技术指标

        本平台遵循以下标准开发：

       《电气火灾监控系统》GB14287-2014

       《建筑设计防火规范》GB50016-2014

       《金融建筑电气设计规范》JGJ-284-2012

       《国务院安全生产委员会关于开展电气火灾综合治理工作的通知》（安委〔2017〕4号）

       《高层建筑消防安全综合治理工作方案》（公消〔2017〕218号)

       《关于开展电气火灾综合治理工作的通知》(农银办发〔2017〕695号)

       《中国农业银行电气火灾监测系统建设规范》2019.05

三、银行业安全用电云平台项目需求

       《中国农业银行电气火灾监测系统建设规范》2019.05

        系统应能够对电压、电流、温度、电弧等进行实时监测并进行数据分析，对被保护线路的过压、过载、过流、过温、欠压、打火、缺相、设备不在线等情况进行预警，系统在发现电气火灾预警时，信息可多种途径及时通知相关单位处理，确保用电线路系统安全。系统应具有独立完整功能，通过系统平台及前端系统设备实现对电气火灾风险的检测预警及管理，系统应预留与其他应用系统、设备交互对接接口，确保系统扩展性及融合性。

四、银行业安全用电云平台应用场景

       银行办公楼

       营业网点

       金库

       自助银行

       周转房

       银行员工宿舍

       培训学院

1) 数据监控

        系统除了对各种电气参数，烟感，水浸，温湿度进行监控外，还能针对每个回路的上下班状态和回路类型，延时时间和节假日状态进行监控，满足银行这个行业的需求;

2) 云端远程控制

        便捷地对设备进行远程控制。通过网站能够远程对具体设备进行报警参数的设置和复位等操作。还能设置上下班和延时等参数;

3) 数据和报警分析

        数据分析结果可以为用户提供参考价值，及早发现问题、找到对应的回路及原因，杜绝隐患;

4）消息提醒

        一旦发生任何报警，语音呼叫或手机短信将在5-10秒内到达用户手机端（视运营商网络状况）;

5) 权限管理

        多级金字塔管理权限。每个项目节点可指定管理员。金字塔型的权限管理保障了管理、运营、使用的安全和便捷性;

6) 大数据存储

        云平台提供超大容量的信息储存及稳定的服务，提升了服务质量，能够追溯至几年前的数据;

7) 集中监控

        数据通过每个节点的4G网络传输至云端集中式管理和监控，可直接用阿里云服务器进行数据接收和网站访问。也可以根据客户需求部署在本地服务器主机。

8）成本低部署方便

        每个项目节点仅需配置用电监测预警设备，一台设备可以监测15个单相回路，插电自动连接云端，大大节约硬件成本和安装空间。

六、银行业安全用电云平台结构方案

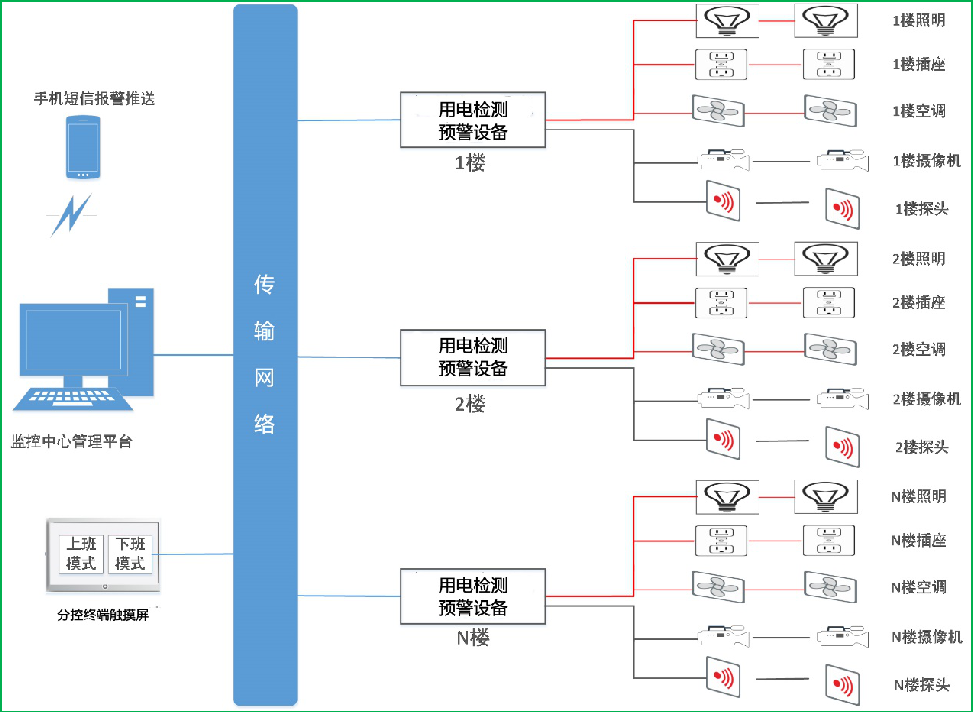

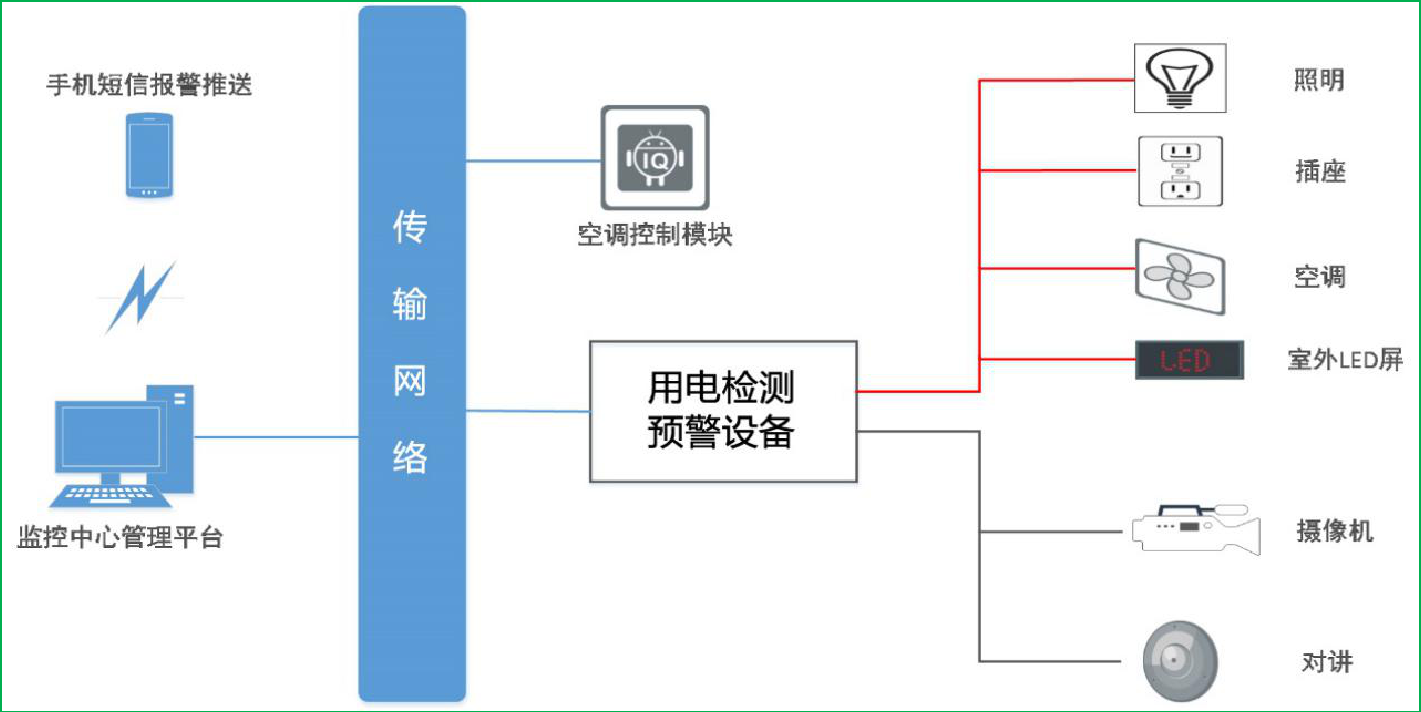

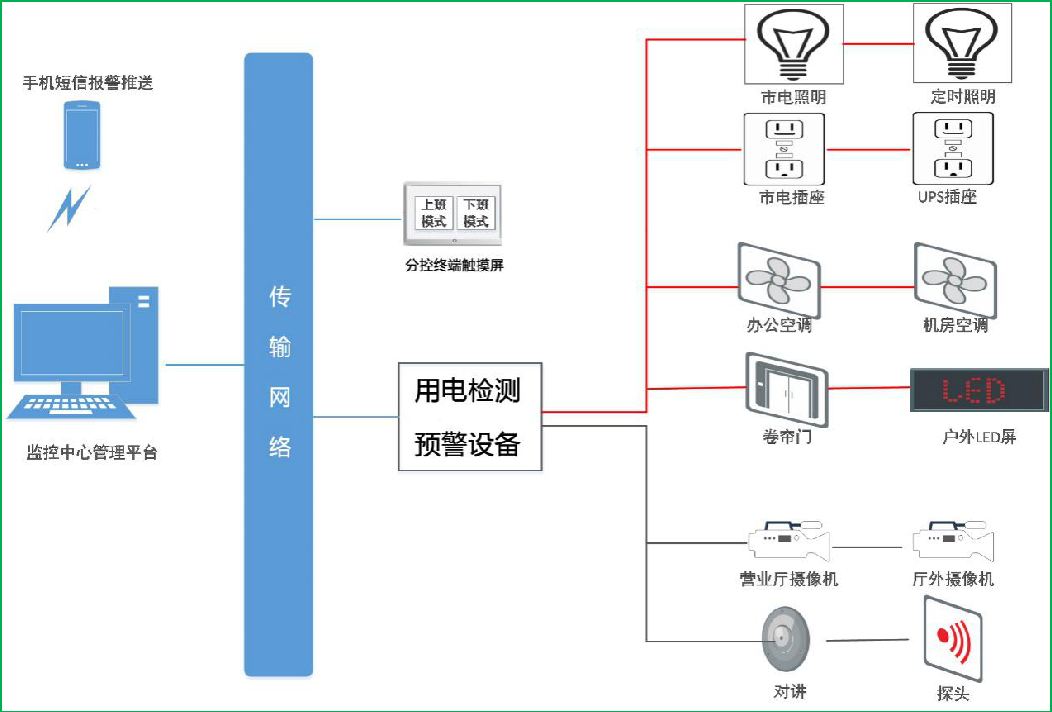

银行网点用电系统架构

银行办公大楼用电系统架构

自助银行用电系统架构

七、银行业安全用电云平台硬件介绍

ABEM100BL型

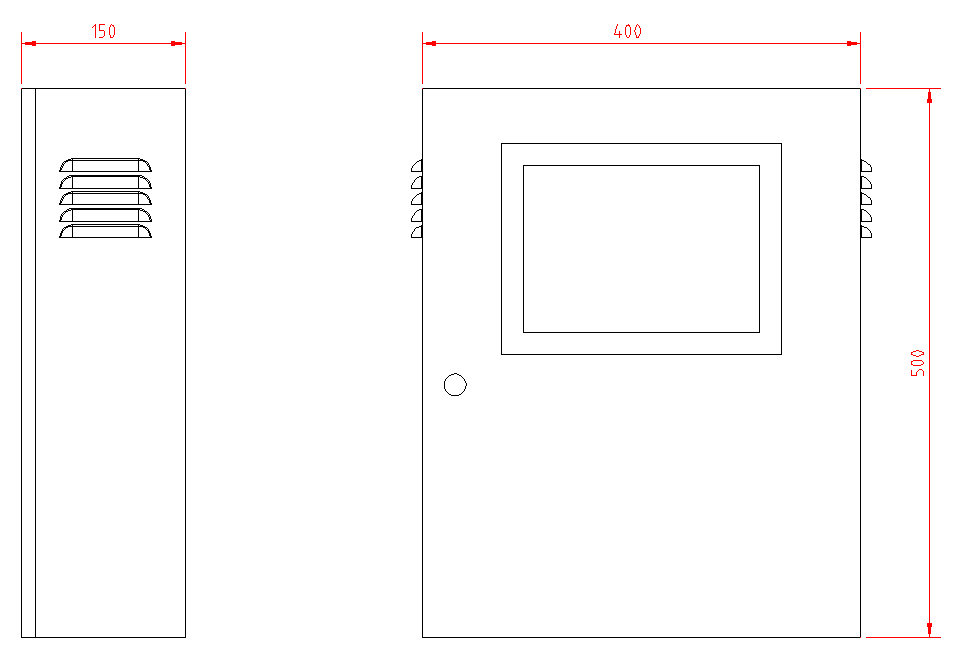

尺寸：500*400*150（H*W*D）mm

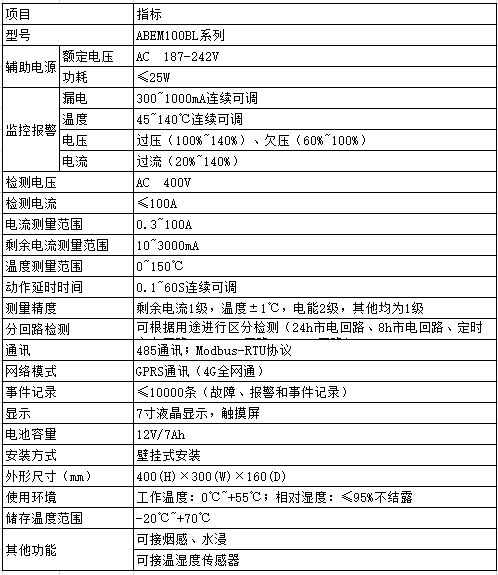

       技术参数：

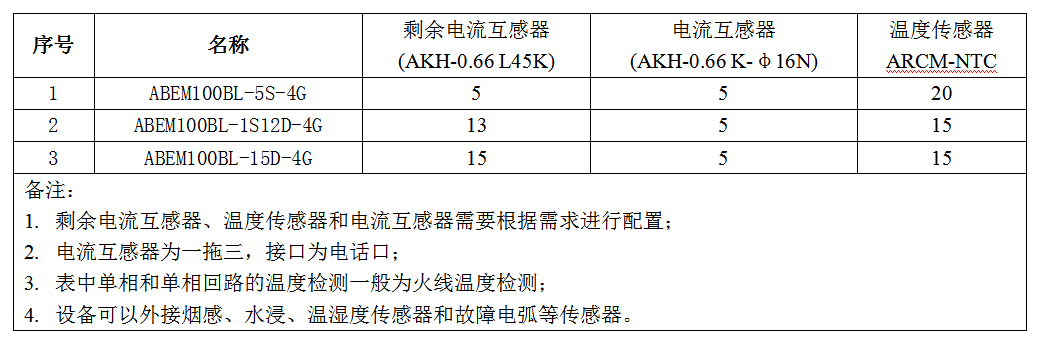

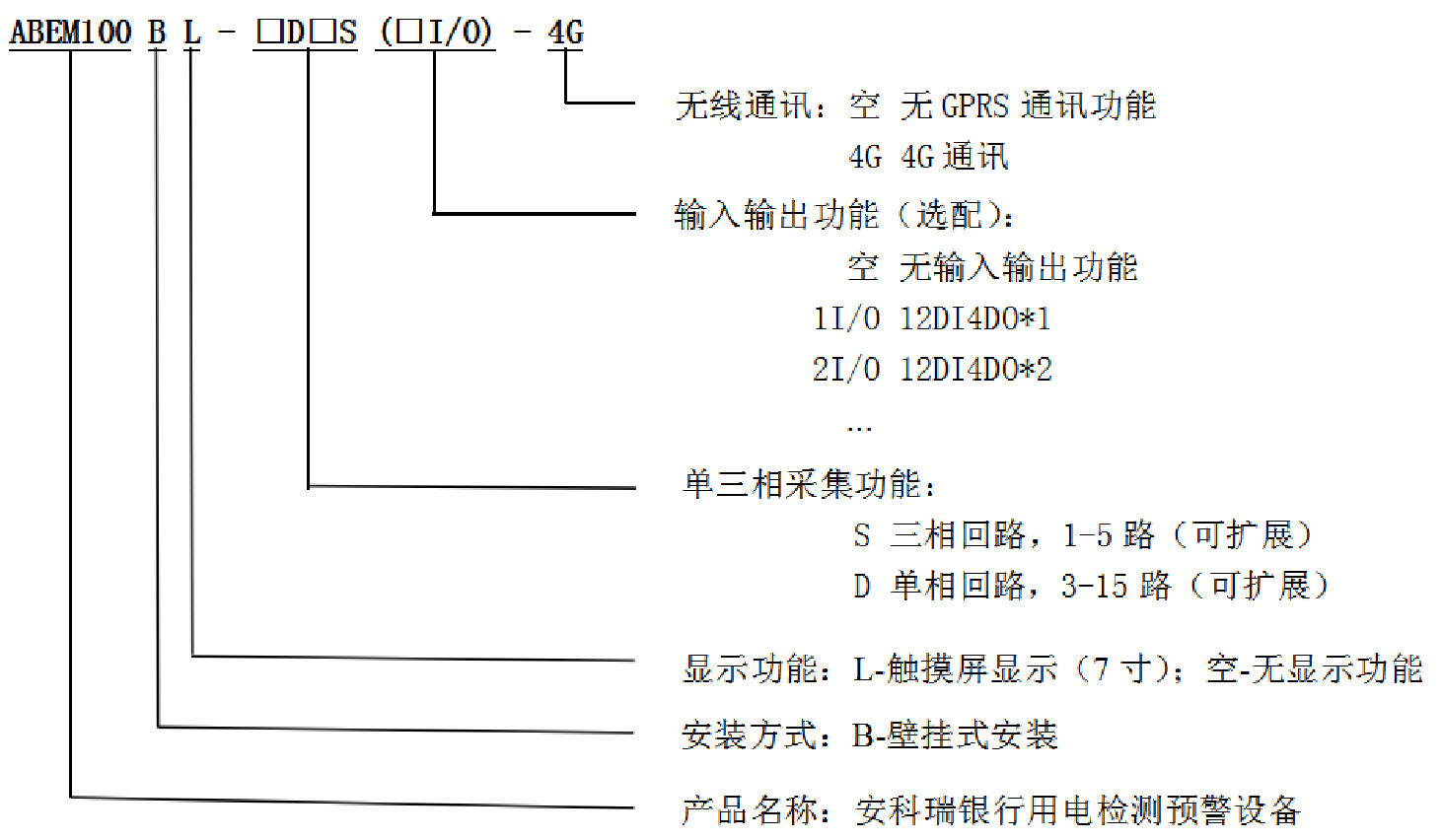

       产品选型：

       主要功能：

• 可检测5路三相回路  或可检测15路单相回路（可单三相组合）；

• 可检测回路的漏电、温度、电压、电流、功率、电能等电参量；

• 当设备发生漏电过大、过温、过流、过载、过压、欠压、设备不在线等会发生报警；

• 设备可通过4G信号上传至云平台；

• 设备可通过7寸触摸屏本地显示与操作，全中文显示，使用操作简单；

• 现场主电断电后，备电可保持工作≥3h；

• 设备可选配烟感、水浸、温湿度等功能；

• 当现场有故障电弧时，可接入该设备，该设备可外接故障电弧数量≤15台；

• 设备可根据需求区分24小时回路、8小时回路、24小时UPS回路、8小时UPS回路和定时回路，避免正常断电引起的预警（例：上班时间，过流、过压报警等；下班时间，非正常用电报警）

八、银行业安全用电云平台主要功能

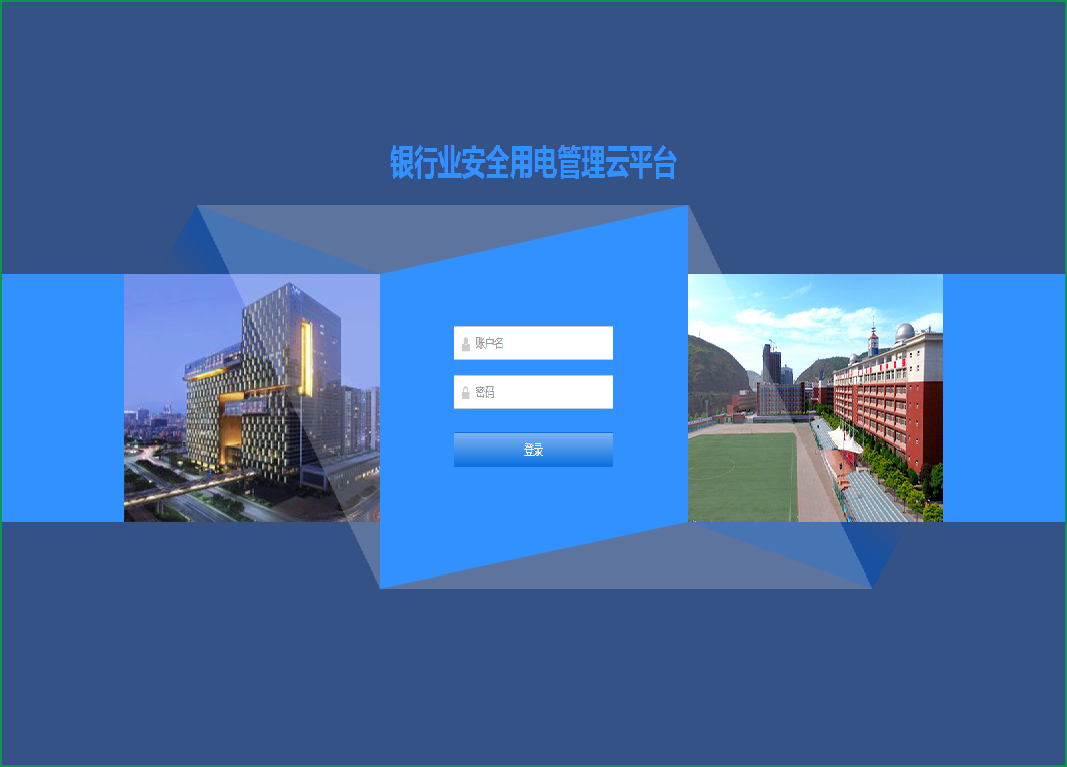

       登录：按不同角色和账户登录，平台显示对应的功能页面和该账号所对应的项目等信息

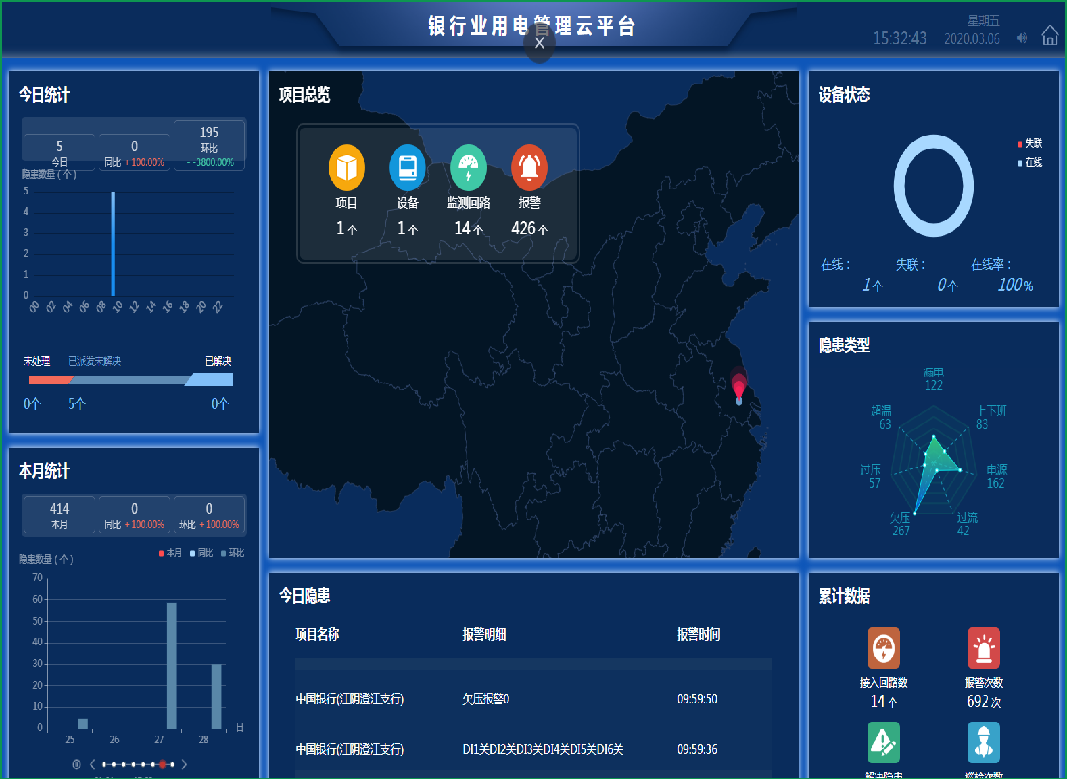

       展示页面：方便用户在大屏幕上面展示所辖项目的概括，隐患的统计，分类等信息。循环展示今日产生的报警信息

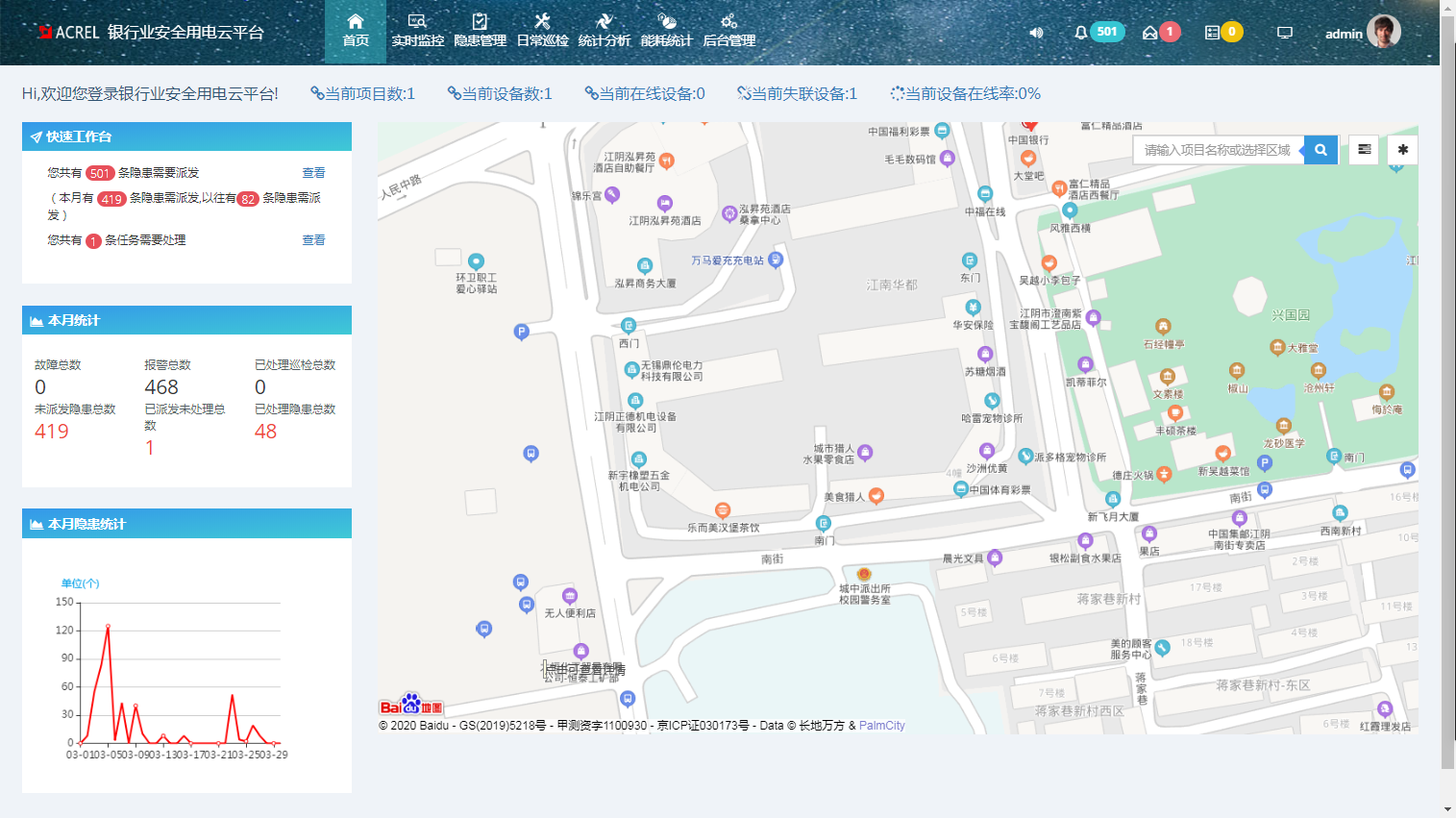

首页监控：

（一）项目概况

        显示用户的项目，设备数量，设备在线情况

（二）快速工作台

        显示需要进行派发和处理的隐患数量

（三）隐患统计

        按照月度进行隐患统计和图形显示

（四）地图导航

        显示项目的具体位置和信息

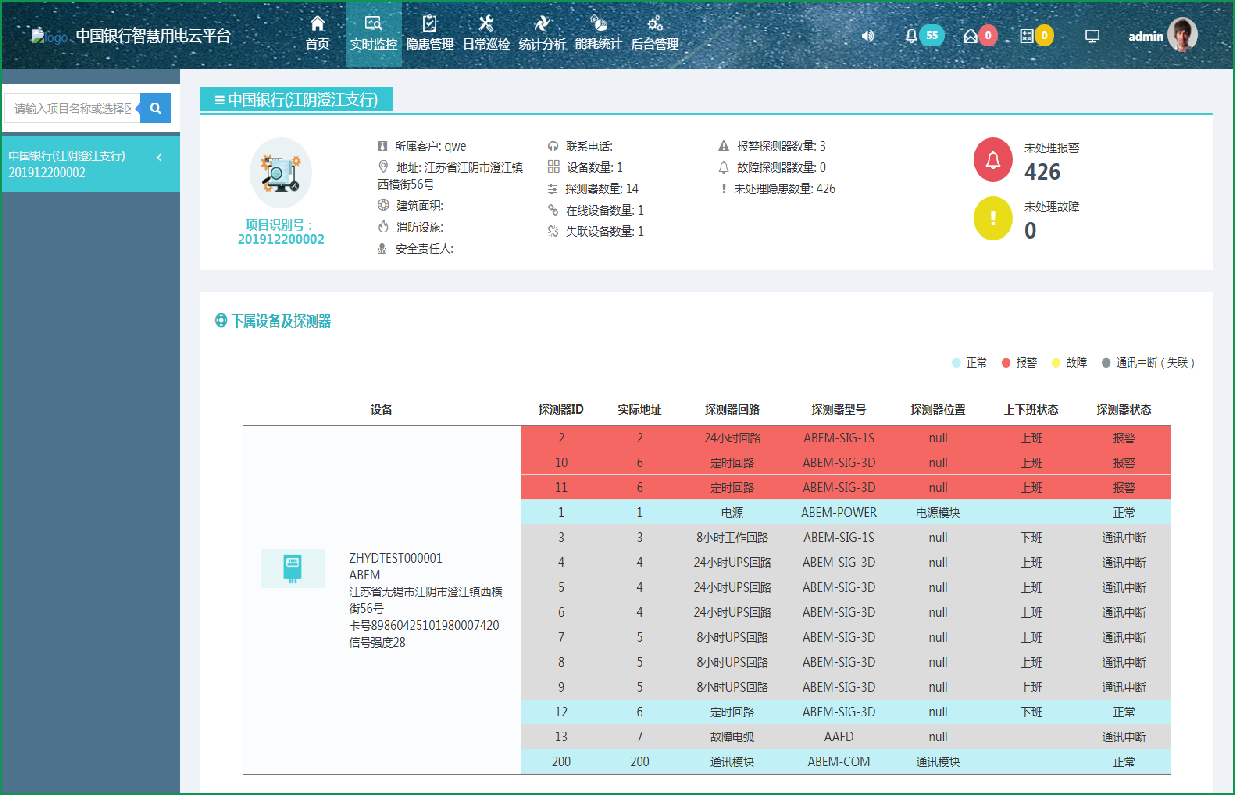

实时监控

        可以按省、市、区县筛选或者项目名称查询，显示项目的基本信息和安装的设备信息

        1、包括项目的地址，建筑面积，联系人，安装设备数量和报警条数

        2、显示安装设备的信息，各个回路的回路型号，回路类型，上下班状态，监测区域

回路信息

（一）实时信息

        针对每个回路，可以查看各个回路的实时电参量，上下班状态，回路状态。

（二）历史信息

        可以查看该条回路所产生的所有报警信息，通过回看查找对应的历史数据，更快地找到产生报警的原因及问题。

（三）参数设置

        可以设置报警参数及对应的保护开关，对上下班时间和对应的延时进行设置

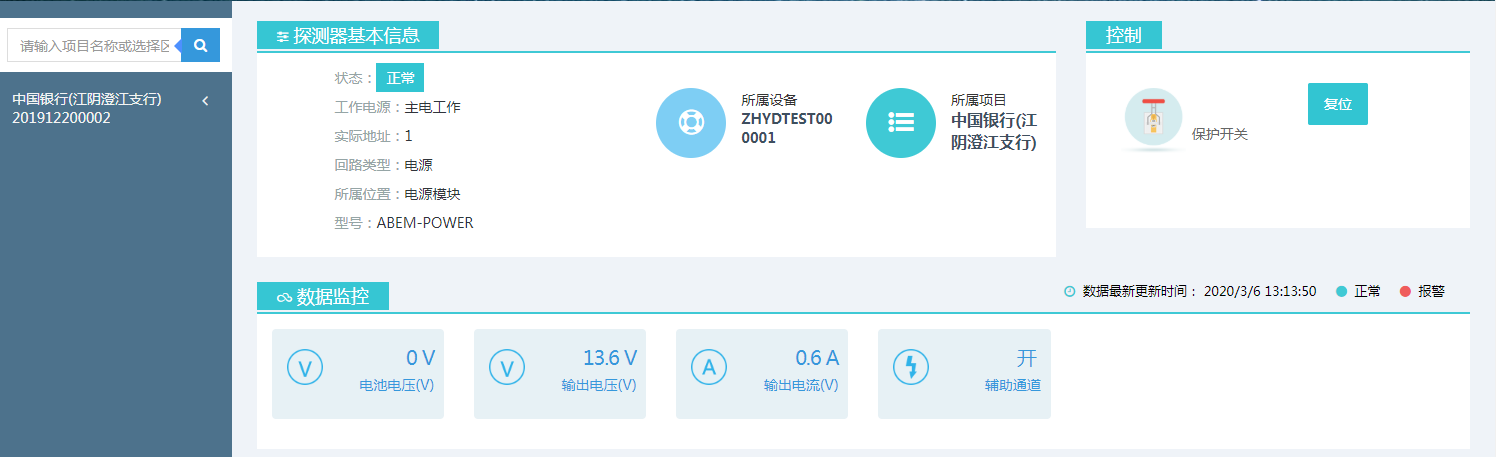

        电源回路可以查看电源主备电工作状态，电池电压，输出电压，输出电流，辅助通道等参数，电源工作状态异常会产生报警。

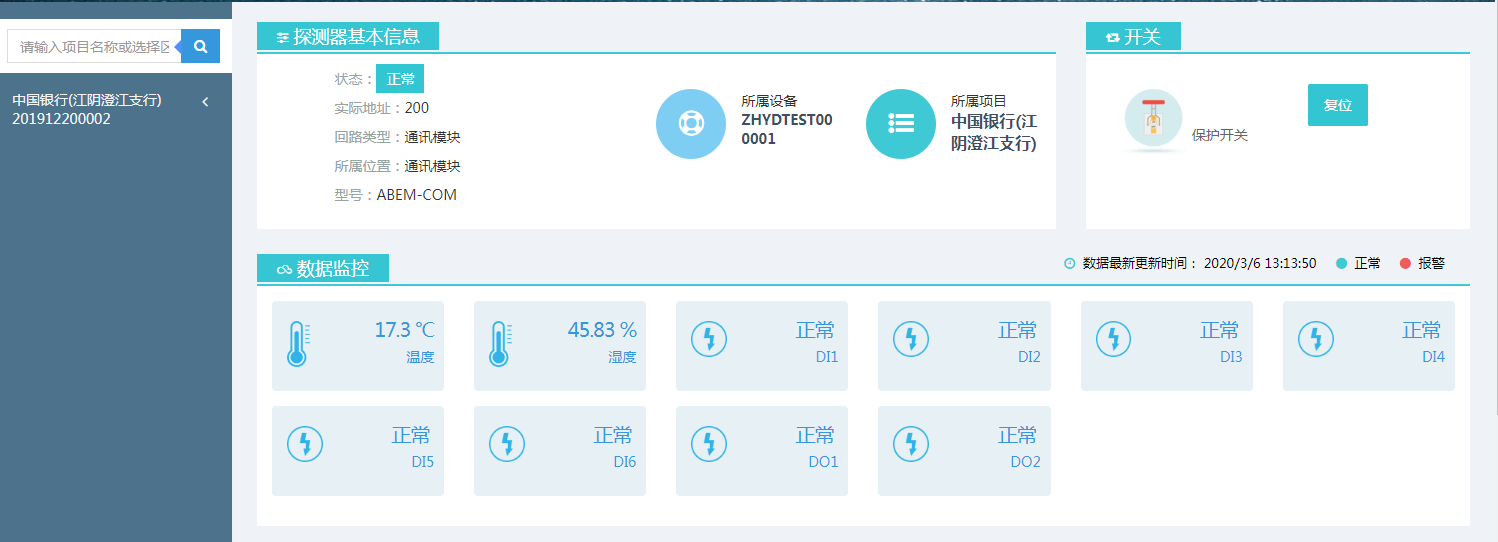

        通讯模块可以监测温度，湿度，4路DI、2路DO参数。

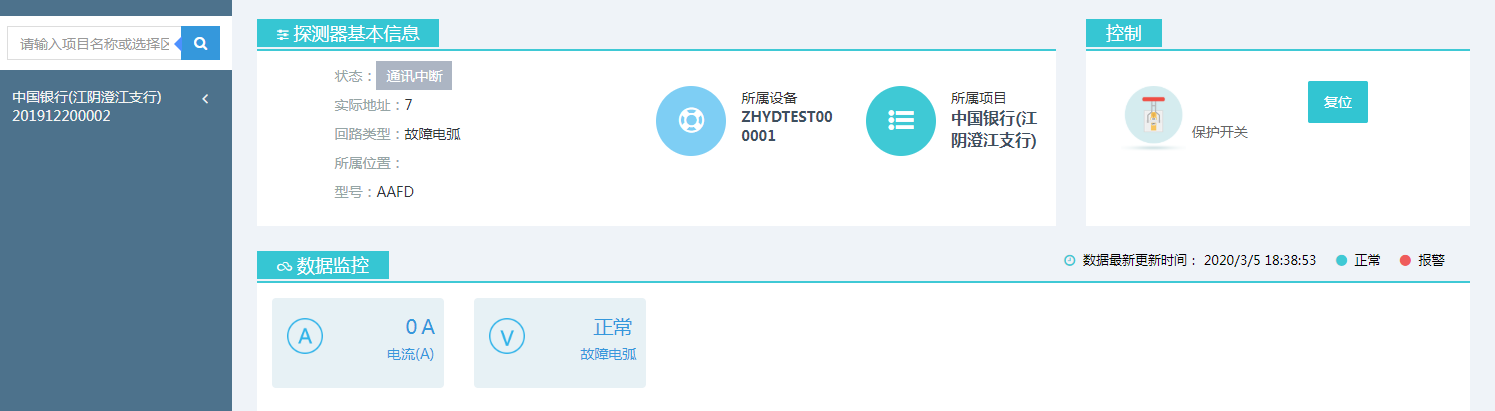

        故障电弧回路可以监测线路是否有电弧报警。

        采集回路可划分为定时回路，24小时回路，24小时UPS回路，8小时回路，8小时UPS回路五个类型，每个回路可以区分单相和三相，可以监测剩余电流，温度，电压，电流，功率等参数。

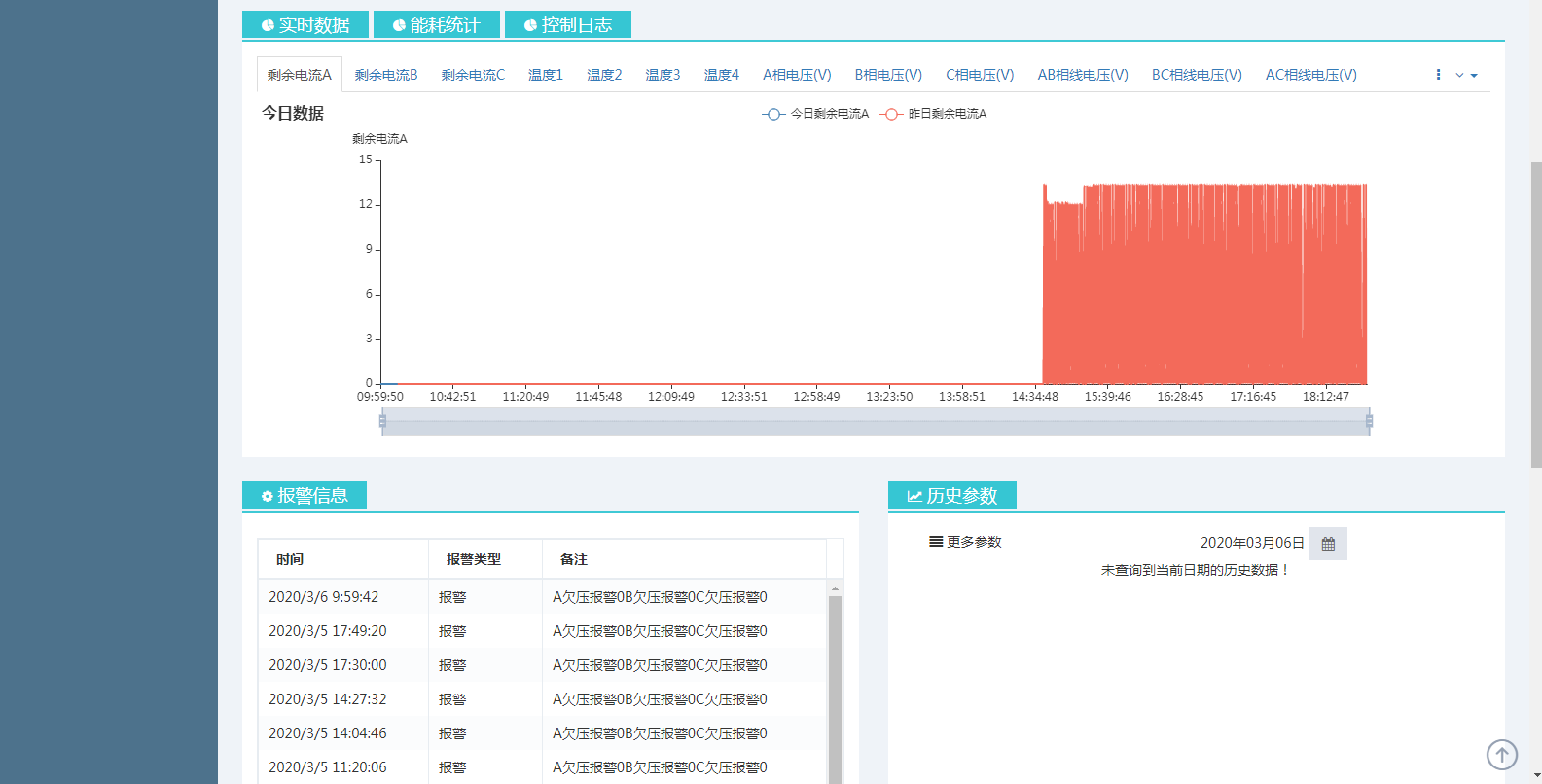

        可查看当前回路的历史数据曲线和报警记录。

        针对每一个回路，平台能够设置报警参数及报警开关。当可能出现工作时间调整等情况，平台能够灵活地对每个独立的回路设置上下班时间，延时时间及对应的开关。

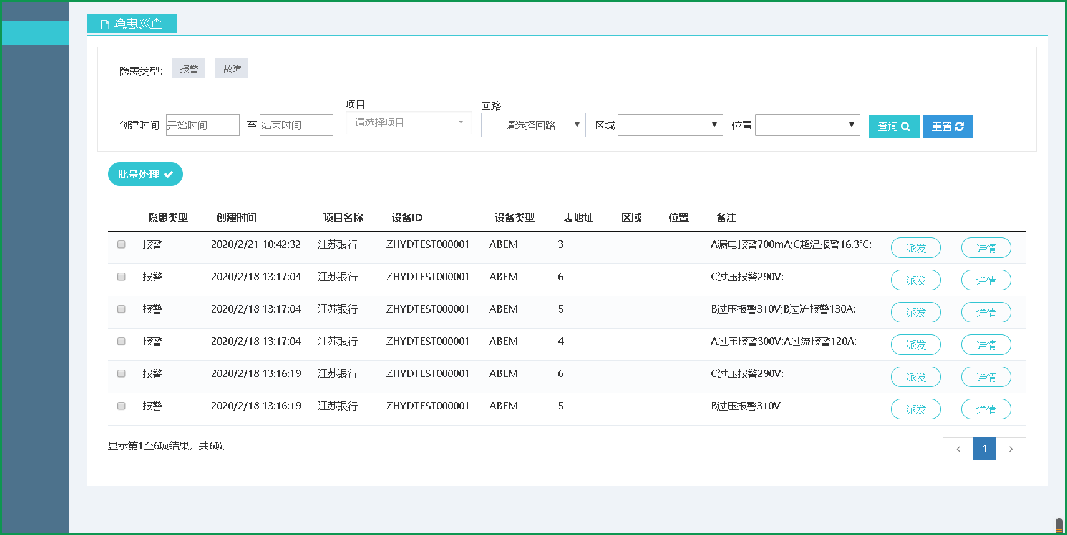

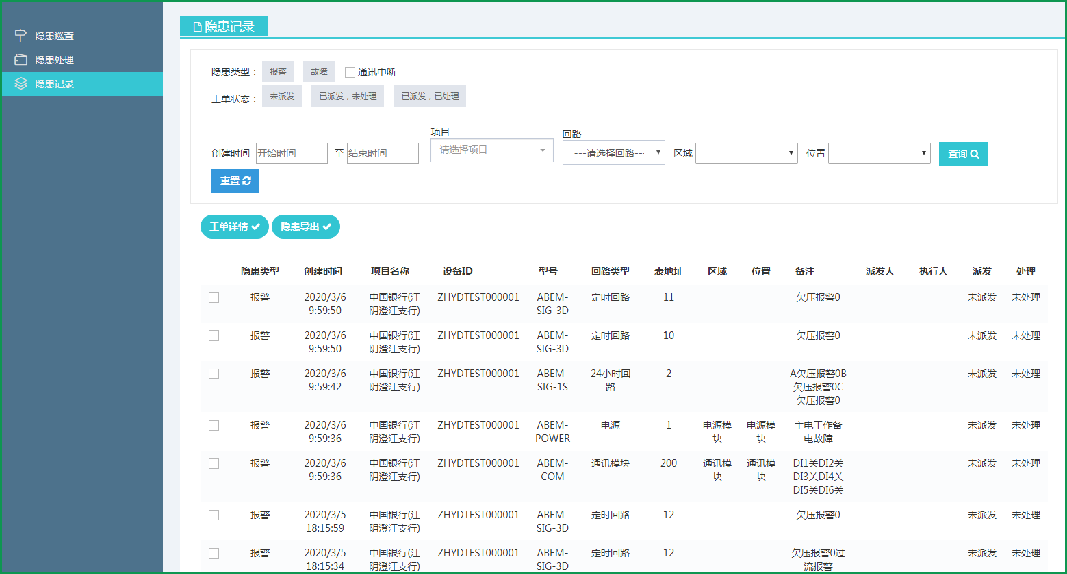

隐患管理：隐患管理包括隐患巡查、隐患派发、隐患处理、隐患记录等功能。从报警查询，分派，处理，查看过程。形成一个闭环，方便客户追踪整个流程。

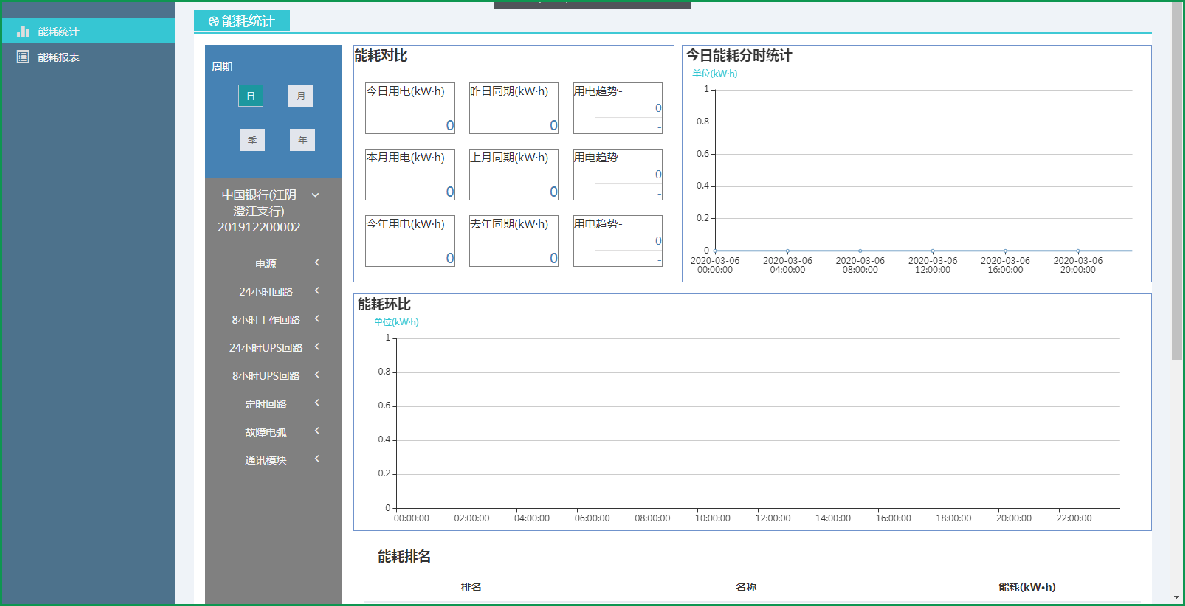

能耗页面：针对各个网点或者场所，平台能够针对整个网点或者单个回路，按照年、季度、月、日或者小时，对能耗进行查询并统计，并对每个回路进行能耗的排名。
