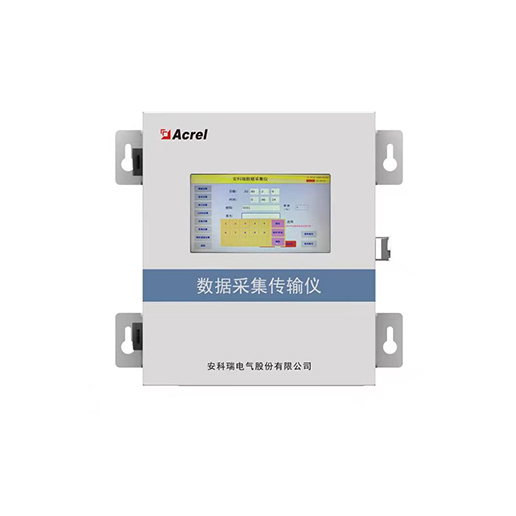

数据采集传输仪AF-HK100

数据采集传输仪AF-HK100

HJ 477－2009 污染源在线自动监控（监测）数据采集传输仪技术要求

HJ 212－2017 污染物在线监控（监测）系统数据传输标准DL/T 634.5104-2009

产品项目名称及描述：

     AF-HK100污染源在线自动监控（监测）数据采集传输仪是应环保领域各级国控、省控及市控污染源环境在线监控（监测）系统的需求而开发研制的产品，通过模拟通道、开关通道、数字通道（RS232/485/LoRa）与前端各类监测仪器/仪表实现无缝连接，进行本地数据采集、存储、处理与展示，并通过4G/有线等网络将数据远传至监控中心。

外观结构要求：

     尺寸300mm×255mm×70mm。

安装方式：

     壁挂式安装。

安装使用环境要求：

1. 工作场所：无雨雪直接侵袭、无腐蚀性气体和剧烈振动的场所。

2. 工作环境温度： -20℃～+60℃。

贮存环境温度：-40℃～+80℃。

3. 工作环境相对湿度：空气的相对湿度≤95%，不结露。

4. 海拔高度：≤2500m。

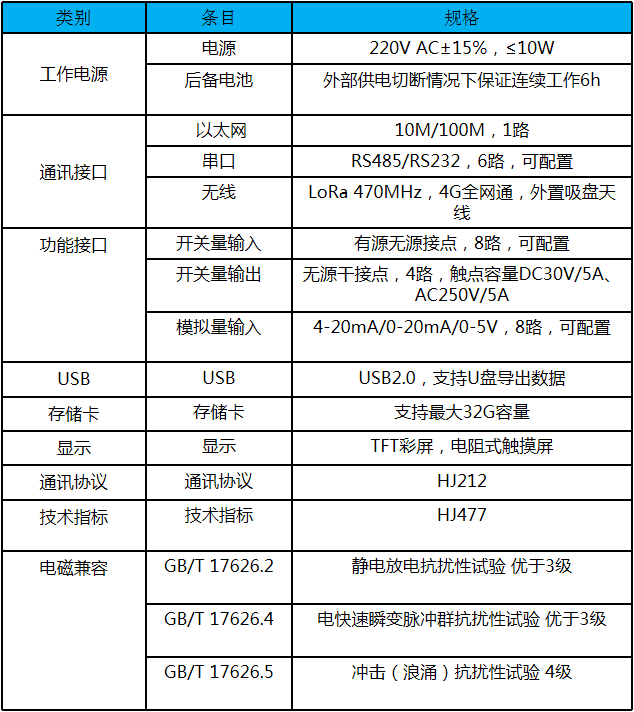

产品功能、性能技术指标：

工作电源：

电源：    220V AC±15%，≤10W；

后备电池：外部供电切断情况下保证连续工作6h；

通讯接口：

以太网：10M/100M，1路；

串口：  RS485/RS232，6路，可配置；

无线： LoRa 470MHz，4G全网通，外置吸盘天线；

功能接口：

开关量输入：有源无源接点，8路，可配置；

开关量输出：无源干接点，4路，触点容量DC30V/5A、AC250V/5A；

模拟量输入：4-20mA/0-20mA/0-5V，8路，可配置；

USB：      USB2.0，支持U盘导出数据；

存储卡：支持32G容量；

显示：

TFT彩屏，电阻式触摸屏；

其他：

通讯协议符合HJ212要求；

其余指标满足HJ477要求；

电磁兼容：

GB/T 17626.2 静电放电抗扰性试验 优于3级；

GB/T 17626.4 电快速瞬变脉冲群抗扰性试验 优于3级；

GB/T 17626.5 冲击（浪涌）抗扰性试验 4级；

引用标准：

1. HJ 477－2009 污染源在线自动监控（监测）数据采集传输仪技术要求

2. HJ 212－2017 污染物在线监控（监测）系统数据传输标准DL/T 634.5104-2009

其他相关附加要求：

设计满足无铅生产工艺。

证书：
