安科瑞水电一体化远程预付费云平台,支持微信支付宝在线充值

Acrelcloud-3200远程预付费系统云平台体验网址:http://cloud.acrel.cn/ 用户名:acrel  密码:123456

1、概述

   对于分布不同省、地市或同地市不同区域的连锁商业、集团、百货、门店、物业、院校等业务分散,要求集中管理、线上支付,低额提醒、欠费告警。但常规的本地插卡付费、本地预付费并不能完全满足客户管理需求,预付费云平台应运而生。AcrelCloud-3200水电预付费云平台无缝集成商业、物业公司、集团企业、院校等分散布置的安科瑞DDSY/ADF系列电子式预付费电能表、阀控智能水表等,提供微信、支付宝、银联等可选的在线支付方式,大大方便了用户充值、圈存,提供预警和充值、退费、电能消耗等记录查询,方便用户和管理方的数据统计和财务分析,提供先交费后使用的管控机制,大大降低了管理部门的收费成本。

2、应用场所

(一)分布式商业(二)连锁门店(三)物业管理企业(四)分布式企业(五)多分支院校(六)智慧社区

3、系统特点

     (1)项目托管,免现场安装:项目现场可以省去配置预付费服务器、安装数据库、短信猫等一系列工作。不但可以省去很多硬件成本,还能大大减少调试和维护成本。
     (2)远程抄表,远程售电:抄表信息通过网关实时上传到云平台,快速便捷,免去人工抄表;财务集中管理,电量实时下发,并比对充值次数防止作弊;支持一户一电价,一户一水价。
     (3)云端部署,集团式预付费:系统软件升级维护不再收到客户网络环境的困扰,云端统一部署,升级方便快速;客户不需要安装客户端。
       (4)金额预警:金额不足或金额欠费提醒、电表充值到账提醒,都可及时短信通知商户。
     (5)远程控制:可对任意一块电表执行远程拉闸或保电等一系列远程控制、参数设置等操作,方便管理。
     (6)系统规模:接入表不受数量、地域限制,一个账户可以管理多个项目,系统设计容量超过十万个计量点。
     (7)能耗分析:用户和管理员都可查询预付费表或管控表每天的用能状况;可提供能耗分析+财务轨迹一体式综合管理报表,包含用户表的能耗、财务数据、能耗和财务的期初期末值等数据。
     (8)手机APP,在线支付:业主可以通过登录手机APP进行购电,购水和查询用能操作。
     (9)访问方式不受限:系统将可以通过PC浏览器、平板、手机APP访问和在线支付无人值守。
     (10)提供暖表/冷热表系统模块:系统可接入冷热表(暖表/能量表)进行抄表,提供相应的报表。
     (11)权限管理更科学:账户与项目挂钩,每个物业环境的财务数据互相独立;角色设置与账户设置分离;集团总部用户可访问多个项目。
     (12)统一第三方接口API:提供统一的第三方API或SDK开发接口,第三方平台可选择数据接入或完全接管。
     (13)电站电能管理:提供变电所或楼层、大楼总表的远程自动抄表,以及相关能耗分析报表的功能。
     (14)水表预付费系统:提供与预付费电表相类似的所有售水相关功能,预付水量用完自动关阀,如远程售水、水耗报表、远程开关阀等,并与电表集成一体化系统。
     (15)数据安全:公网传输数据采用AES加密算法,秘钥分发机制,等保障数据安全。
     (16)学生宿舍环境:在学生宿舍环境下的定时时间通断控制、恶性负载控制、基础免费电量、费控和强控等。

4、系统硬件结构

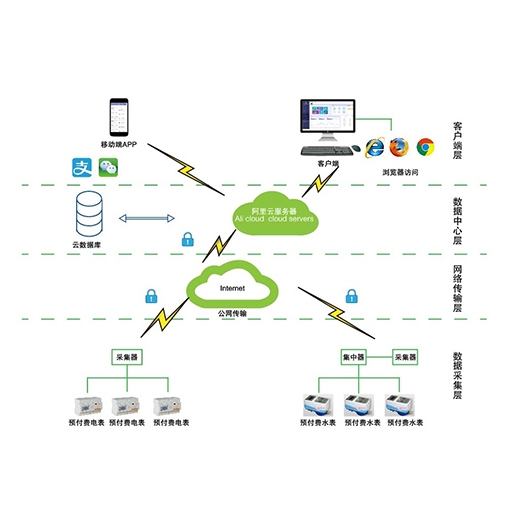

  底层为数据采集层,中间层为网络传输层和数据中心层,上层是客户端层。如图所示。


本项目设计的预付费云平台,由安科瑞品牌三相预付费电能表DTSY1352-NK/单相预付费电能表DDSY1352-NK/多用户预付费计量箱ADF300,数据网关、RS—485总线(局域网或LORA局域网)、公网、云服务器、系统管理网站及预付费APP组成。
  其他可配置预付费电表型号包括如ADM100(学生宿舍)。
  水表型号可配置积成电子、埃美柯或者连利电子的远传阀控水表。
  计量控制独立:电表内对应于各用户单元的计量单元独立,保证计量准确性:控制单元独立,保证控制可靠性。
  通信管理分离:通过内嵌操作系统的通信管理机来实现对电表数据的信息采集,使信息采集分层实施,保证数据采集的实时性。
  符合预付费要求:电能预付费,可免去人工抄表、收费等繁琐工作,管理方便、轻松。

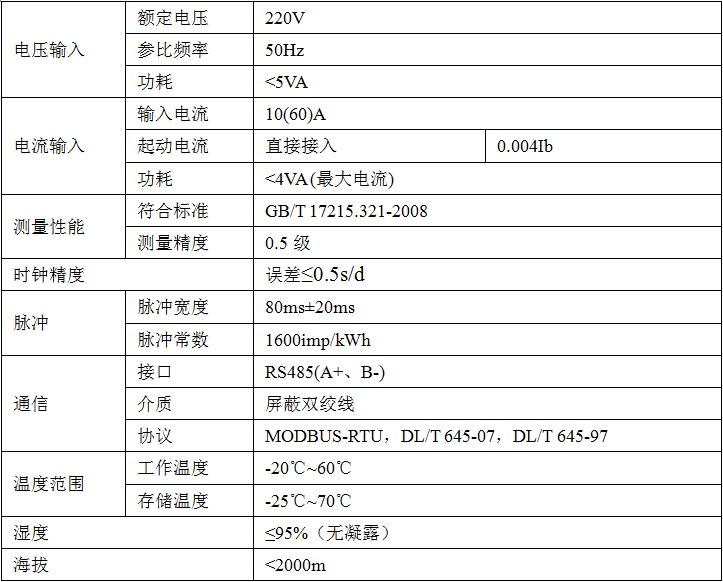

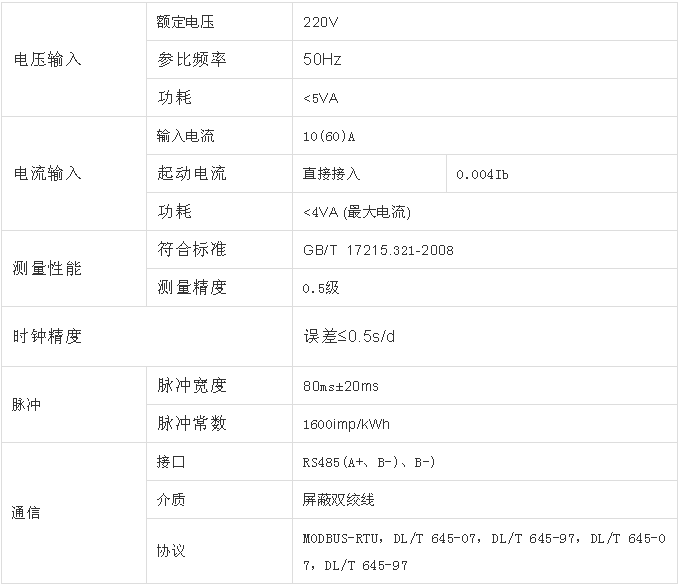

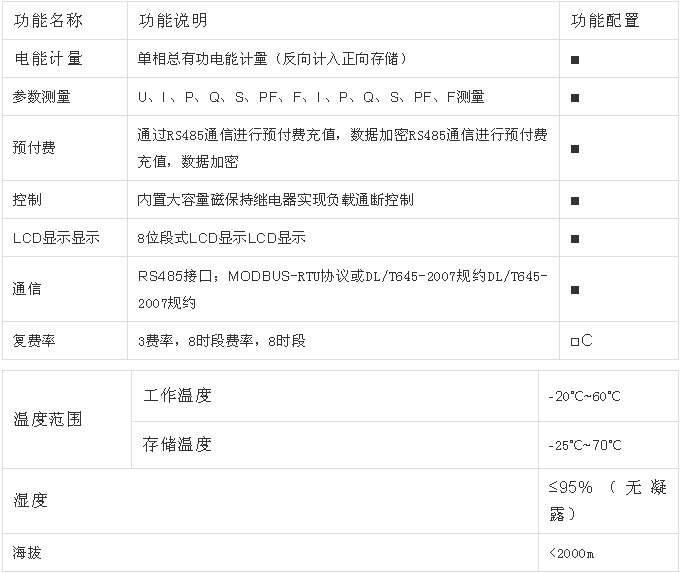

4.1 预付费电能计量仪表DDSY1352-NK主要技术指标

预付费云平台

预付费云平台

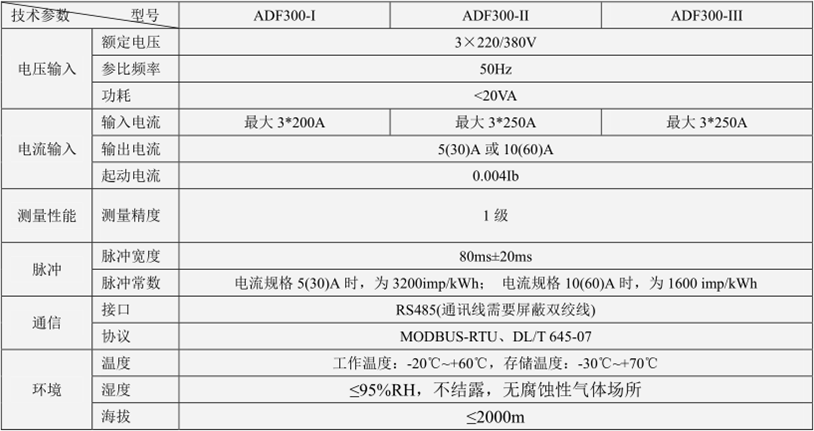

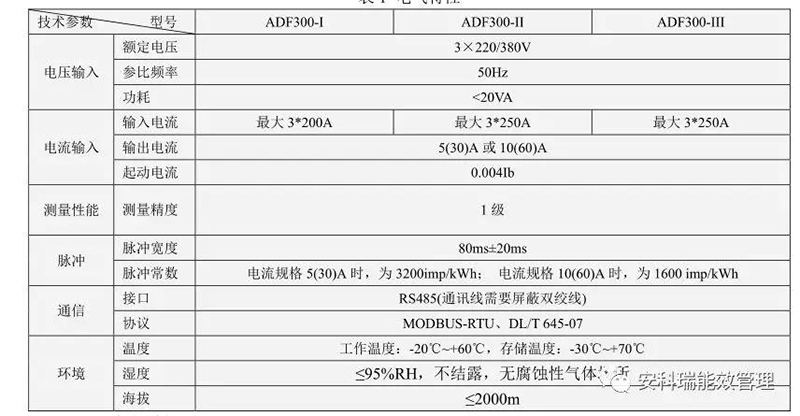

4.2 多用户计量箱ADF300的主要技术指标

预付费云平台

预付费云平台

4.3 系统组网方案


5、系统软件结构

预付费云平台

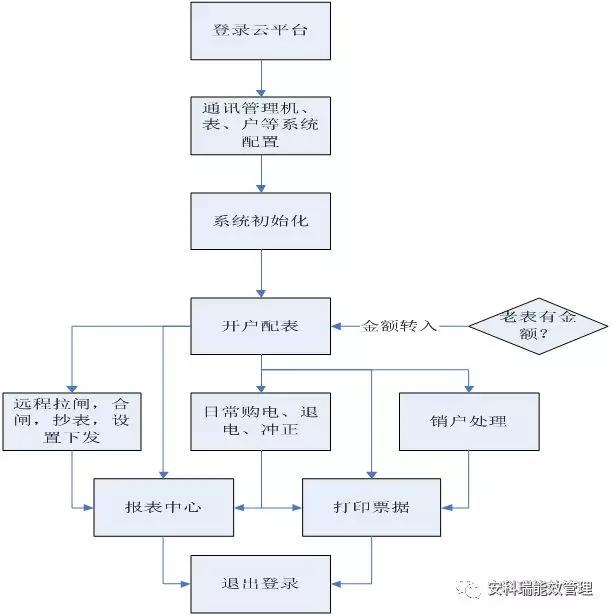

系统简单使用流程图

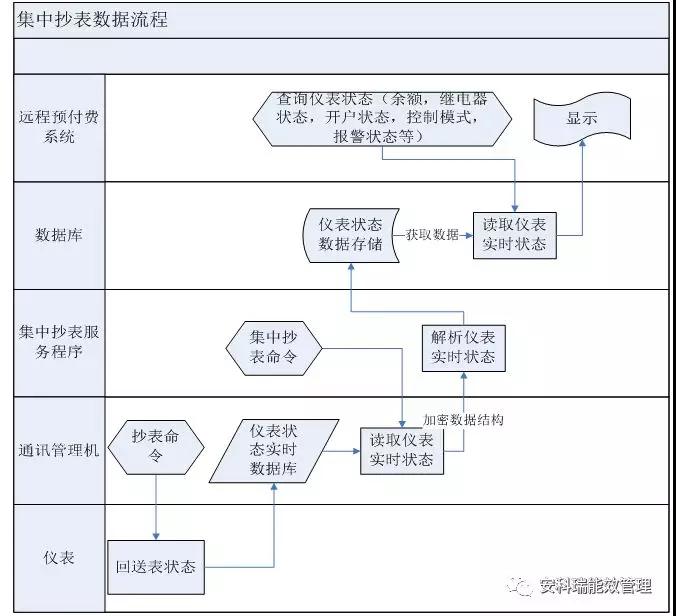

5.1集中抄表数据流程

预付费云平台

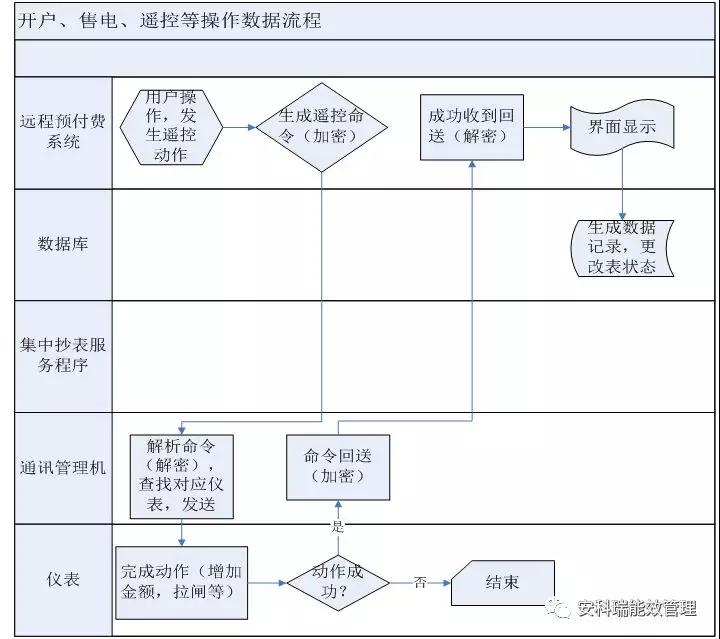

5.2开户、售电、遥控等操作数据流程

预付费云平台

5.3集抄服务程序
  集中抄表服务程序中集成了短信报警和充值到账提醒功能,能将电费金额预警和欠费预警短信自动发送给用户。
  系统默认半小时对所有表进行一次远程集中抄表。

预付费云平台

预付费云平台

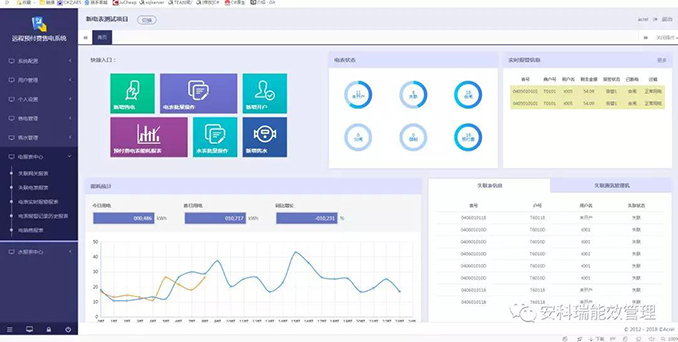

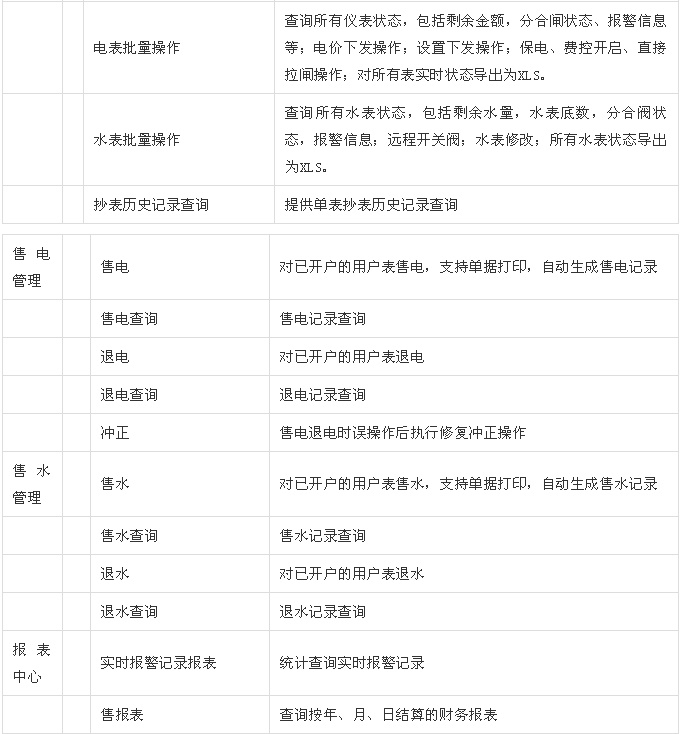

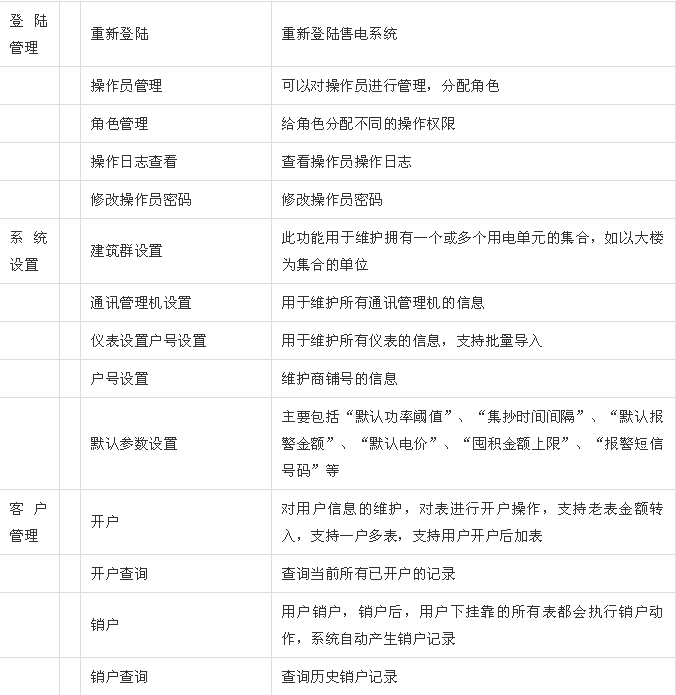

5.4远程预付费电能管理系统

预付费云平台

预付费云平台

预付费云平台

预付费云平台

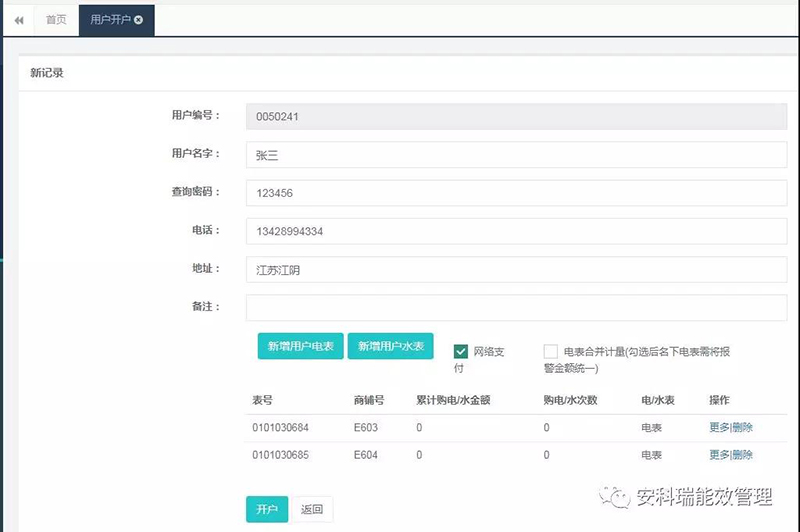

系统针对商铺开户不仅支持一户一表,也支持一户挂多表的需要;同时支持和解决了项目改造后新老表切换时,老表金额转入的问题;支持峰谷电价,支持一表一电价;可对单表设置功率过载的阈值,也支持设置单表金额报警的两级阈值。

预付费云平台

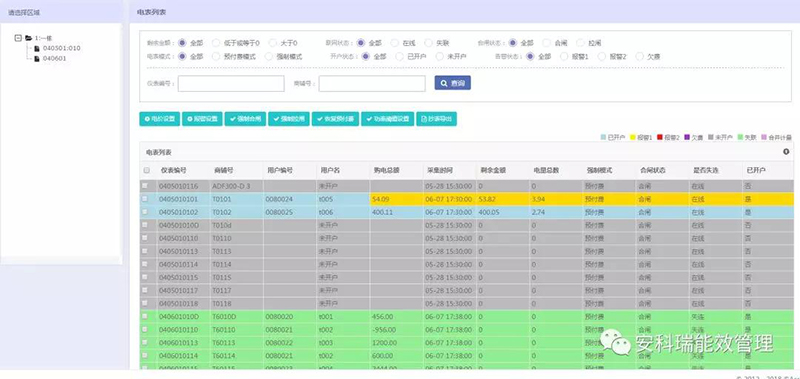

批量远程操作场景中,系统提供了多项功能,针对开户、报警1、报警2、欠费、未开户、失联状态都有不同的颜色显示:

预付费云平台


1.电价下发;2.设置下发;3.保电(强制合闸);4.恢复预付费(欠费自动跳闸);5.拉闸(强制断电);6.抄表导出(导出当前所有表状态为XLS)

预付费云平台

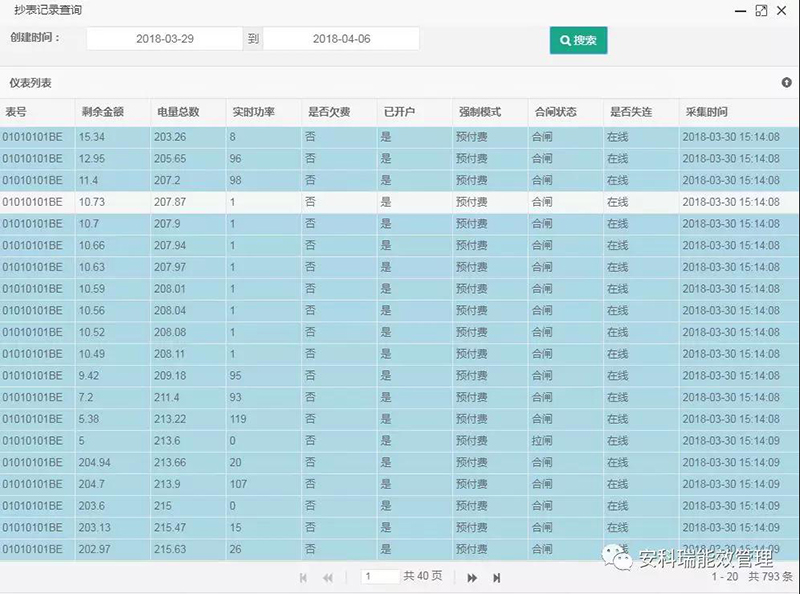

如图,可查询单表历史抄表记录,用于对历史抄表记录进行追溯。

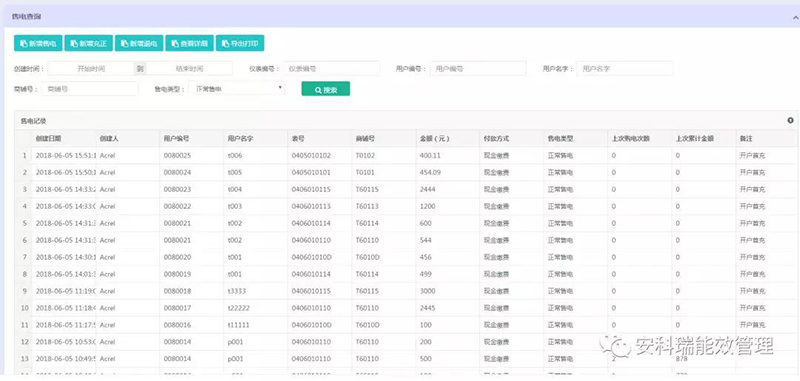

  系统还提供了多个报表以供查询,分别是日/月/年财务销售统计报表、失联表/通讯管理机查询报表、能耗查询报表、实时报警/历史报警查询报表。

预付费云平台

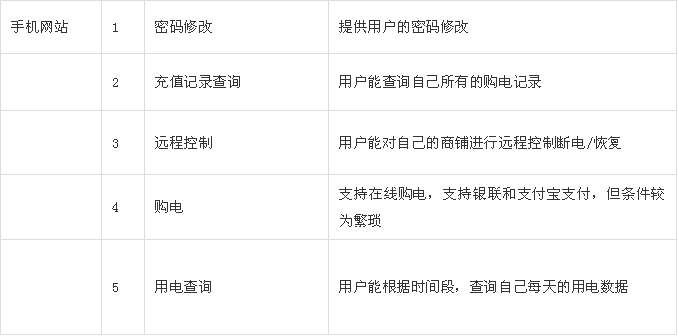

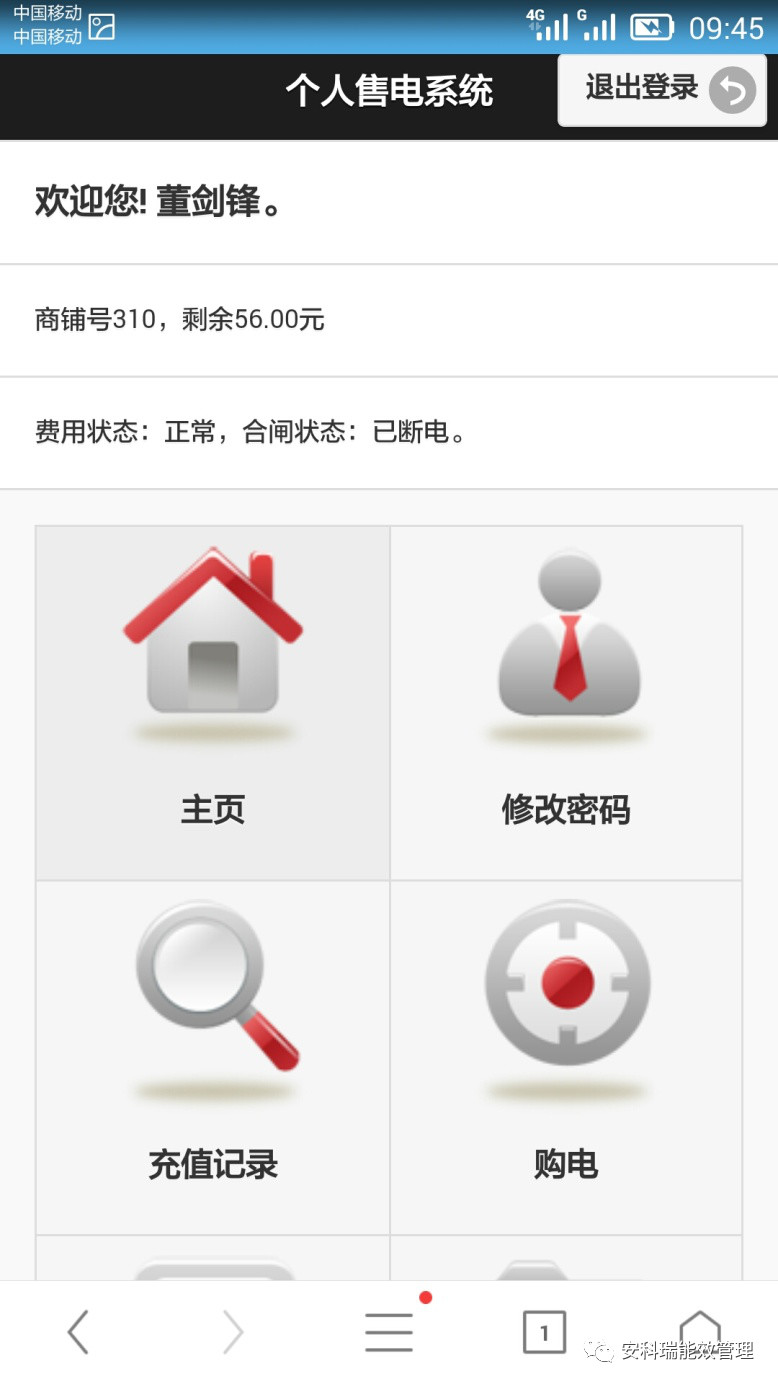

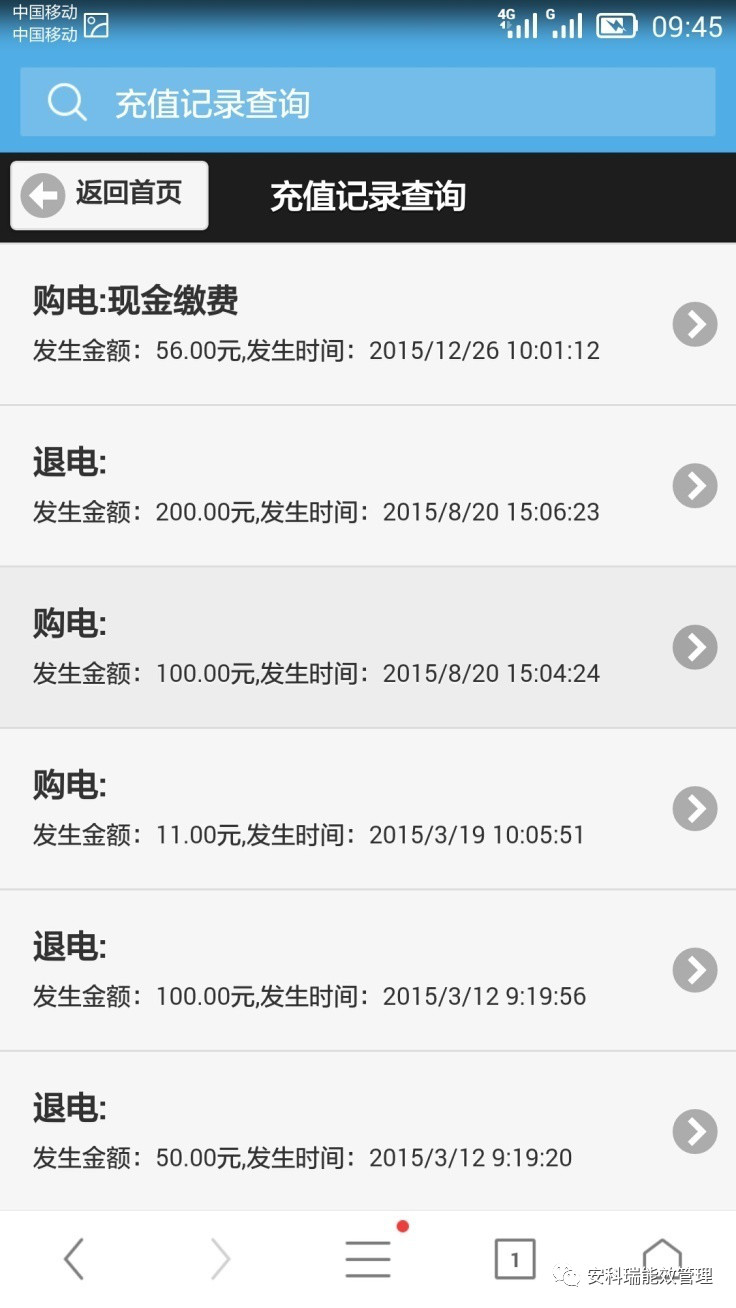

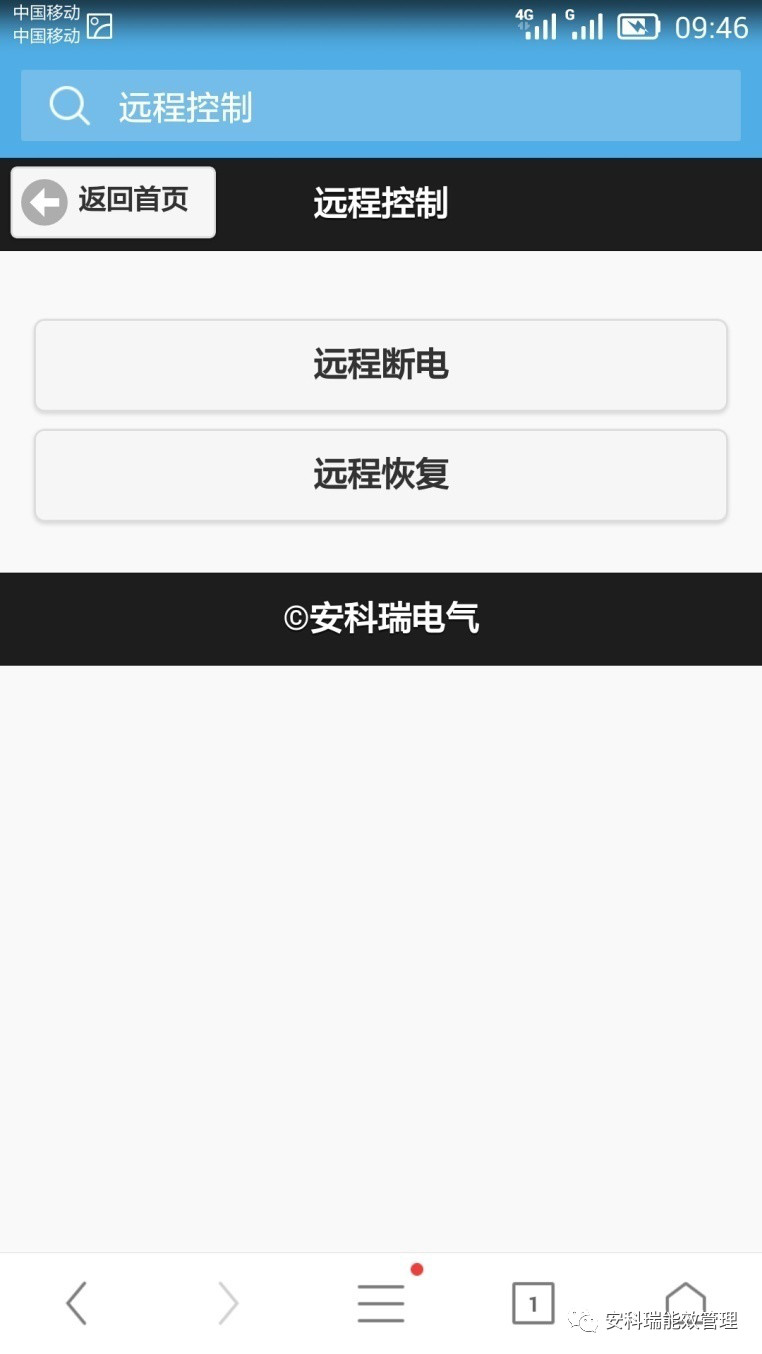

5.5预付费APP
  系统支持集成在线购电和查询手机网站,但需客户提供1.企业资质的支付宝账户和支付协议或银联在线支付协议,2.网址域名和固定的服务器空间。
  具体要求可联系安科瑞软件部徐宇雷。要做支付的硬性条件较为繁琐。

预付费云平台

5.6 付费方式
  5.6.1.大家可以拿出手机,访问手机网站:
        输入网址:
http://cloud.acrel.cn/

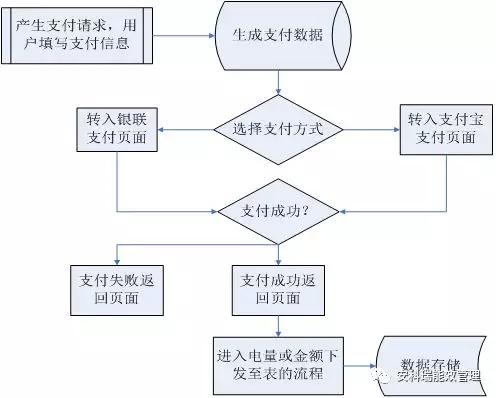

        该图示意了在线支付请求的业务流程。

预付费云平台


云时代Acrelcloud-3200远程预付费系统云平台体验网址:http://cloud.acrel.cn/  用户名:acrel  密码:123456

  5.6.2.扫描二维码微信公众号,在公众号的菜单下找到“自助购电”进行体验,登录后可查看我司宿舍的真实用电数据和体验微信支付购电。

预付费云平台

5.6.3.使用支付宝扫描支付宝生活号,使用支付宝进行在线支付购电。

预付费云平台

预付费云平台

预付费云平台

预付费云平台

预付费云平台

预付费云平台

预付费云平台

选择查询时间段,可查询时间段内用户表每天的抄表值和用电量。


  • 如何申请开通微信支付功能?

1)成为已认证的服务号

2)通过审核后,商家需要一次性签署两份合同:《微信公众平台商户功能服务协议》和《微信支付协议》。

3)拥有服务器空间和域名(有官方网站或官方手机网站也可以)域名必须是已经经过ICP备案的。

4)远程预付费系统服务器所处的环境拥有公网固定IP。

5)与CHINAPAY的交易调试完成后,即可开通使用网上银行卡支付功能。

  • 网站如何接入支付宝:

 1)注册企业支付宝帐号
 2)实名认证
      提供公司相关证件进行实名认证,提交后,通过了会收到通知邮件。
 3)选择产品、签约
      选择产品、费率后,时行签约申请,通过后会收到通知邮件。

6、远程预付费系统的意义及收益

  传统的IC卡预付费售电管理系统实现了先交费后用电的管理模式,但由于抄收电表数据依赖于购电卡,用户用电数据滞后于发生时间,不仅需要人工抄表,也无法有效进行用电管理、监控和实时控制。
  利用远程预付费电能管理系统,无需IC卡,可以实现计算机远程集中抄表、实时监控、远程充值和远程控制,再通过预警信息和短信通知,物管部门即可完成整个抄表、收费、控制和核查工作,实现高度信息化和自动化,大大提高用电营销管理效率和水平,节约人力物力的同时,也提高了经济效益,同时还具有防信息泄露防窃电的安全功能。

7、系统部署环境

  为正确地运行安科瑞预付费售电管理系统,将系统性能发挥到好的水平。推荐以下配置:
(1)服务器配置:双核处理器3.0及以上,8G内存,300GB以上的可用磁盘空间。有硬盘热备份,确保数据安全。
(2)配套仪表:DDSY1352单相电子式预付费电能表、DTSY三相电子式预付费电能表、ADF300系列多用户计量箱、ADM100、ADF100、ACR/PZ系列电能计量仪表。
(3)LQ1600K打印机或其他打印机(票据打印机)。
(4)显示器分辨率: (根据显示器大小设定)。
软件环境:
工作站操作系统:中文WINDOWS 7 ,WINDOWS 2008
服务器操作系统: WINDOWS  2008 WINDOWS  2012
数据库系统:MYSQL 5.0以上,RedisWin 64位

1.1.    主要设备技术参数

1.1.1.         单相预付费电能表DDSY1352-NK/三相预付费电能表DTSY1352-NK:

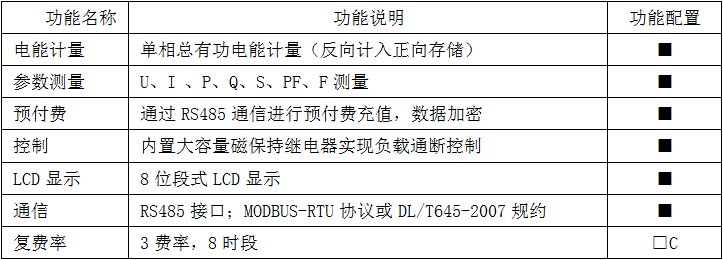

主要功能

预付费云平台


电气特性

预付费云平台

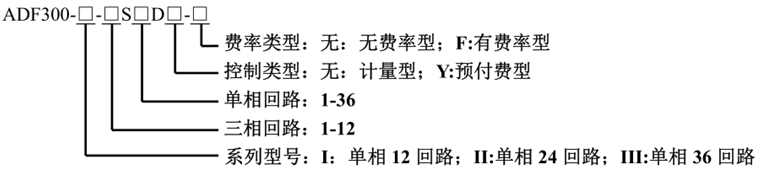

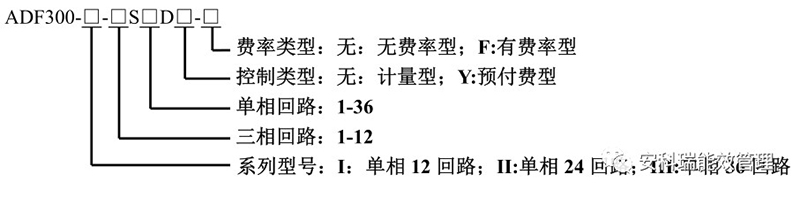

1.1.2.         多用户预付费计量箱ADF300

预付费云平台

 预付费云平台

1.1.3.         水表选型

水表型号可配置积成电子、连利或者埃美柯的远传阀控水表。具体型号待品牌选用完毕后,根据口径的不同,选择厂家提供的型号。部分大口径水表无法提供阀控功能。


2.  Acrel-3200系统运行环境及基本要求

   2.1.    系统硬件环境

为了保证Acrel-3200远程预付费电能管理系统的正常运行,推荐配置如下:

(1) 服务器配置:

<500个回路:T130 Xeon E3-1220V5,UDIMM,8GB,SATA,500GB;

500-2000个回路:T130 Xeon E3-1230V5,UDIMM,16GB,SATA,1TB;

2000-5000个回路:T330 Xeon E3-1240V5,UDIMM,16GB,SATA,2TB;

>5000个回路建议分为两套系统,或两台T330做数据库集群。

(2) 客户站配置:双核处理器2.8G或更快,2G内存,120GB以上的可用磁盘空间。客户站根据用户的实际需求可选择不配或者自配。

(3)票据打印机:LQ-615KII或其它适合的打印机。


2.2.    软件运行环境条件

服务器操作系统:WINDOWS 2008,WINDOWS 2012

客户站操作系统:中文WINDOWS 7(推荐),WINDOWS 2008,WINDOWS XP

数据库系统:Microsoft SQL SERVER 2008 R2



预付费云平台
