电力需求侧电能管理系统

电力需求侧电能管理系统简介

为了推动全社会节约能源，提高能源利用效率，保护和改善环境，加快建设节约型社会，促进经济社会全面协调可持续发展，国家发改委、住建部、工信部以及各地方政府相关部门相继制定了针对行业能源消耗统计和节能工作的指导性文件，如《国家机关办公建筑和大型公共建筑能耗检测系统技术导则》、《关于做好工业电力需求侧管理工作的指导意见》等。安科瑞以自身产品为依托，结合行业标准和规范，提供了企业内部电能集抄管理系统、预付费售电管理系统、能耗监测管理系统等一系列针对智能电网电力需求侧完善的电能管理系统解决方案，为用户梳理用能走向，构建能源计量体系。

系统架构

电力需求侧管理让企业、用户通过搭建精细化电能管理平台来管理自己企业的用电情况。企业利用电能精细化管理平台进行用能数据分析、能源消耗评估，节能潜力挖掘，据此进行设备节能改造、整体优化等技术措施，改善自身用电情况，从而达到节能减排、省电省钱的目的。安科瑞提供电力需求侧管理体系，包括建筑能耗分项计量系统 ，工业企业能源监测管理系统，商业地产售电管理系统和高校宿舍用电管理系统。

建筑能耗分项计量系统

在《国家机关办公建筑和大型公共建筑能耗检测系统》系列技术导则中要求应合理设置分项计量回路，电能计量应分为4项分项：照明插座用电、空调用电、动力用电、特殊用电。各分项可根据建筑电力系统的实际情况灵活细分为一级子项和二级子项。一个针对建筑能耗分项计量的系统应分项计量各类大型能耗分项，以获得准确的能耗数据，并发现异常的能耗模式。安科瑞建筑能耗分项计量系统帮助用户建立完整的能耗管理系统，及时获得可靠、丰富的能耗数据，远程浏览各项类曲线和报表，以数据为基础，对多个相同用电项对比或同个用电单位不同时段对比，从中分析出建筑间的能耗差异以及可优化项类，根据实际的用能方式调整设备的使用与运行配合从而节省能源费用。

工业企业电能监测管理系统

工业是能源消耗的主要领域，占全社会能耗比重超过70%，随着我国工业化、城镇化进程的加快，“十三五”期间工业节能减排任务更重、压力更大。安科瑞工业企业能源监测管理系统应用信息化技术帮助用户建设数字化能源管控系统、实现能耗在线监测，实时、准确地把握重点行业、重点企业及关键工序的能耗，不仅是企业实现精细化节能管理、促进节能降耗的必然要求，也是各级工业和信息化主管部门把握能源消费趋势、加强能耗预测预警、科学制定产业政策的前提和基础，更是推动工业转型升级和绿色发展、构建资源节约型和环境友好型工业体系的内在要求。

商业地产售电管理系统

作为商业地产的物业管理层，希望他们的用电费用回收越快越好，更进一步的可能需要一个简单便捷的收集、并清楚显示商场内每个商铺的电耗信息的系统。相对于传统的后付费系统（其实一般的分项计量系统已包含这种后付费功能），预付费系统秉承先付费后用电的理念，安科瑞商业地产售电管理系统让物业公司提前收到电费以减少其财务压力，也减少了抄表、送账单等人工成本。安科瑞提供三套电能预付费解决方案适用于不同类型的商业项目，分别为：远程预付费电能管理系统，IC卡预付费电能管理系统，集中充值终端预付费电能管理系统。

高校宿舍用电管理系统

高校宿舍用电属于较特殊一类用电管理模式，高校对宿舍的用电管理不仅仅在于收费上，更关注学生的日常用电的时间、安全等方面。一般学校管理方会提出：可设置宿舍断电通电时间段，可设置功率限额，超过设定值宿舍用电自动切断，支持一卡通充值，每月免费赠送一定基础电量。

系统结构

建筑能耗分项计量、工业企业电能监测管理、商业地产售电管理、高校宿舍用电管理等系统，由中心管理层、网络通讯层、现场设备层三层组成。

中心管理层

主要由采集服务器、应用服务器、数据库服务器等各类服务器构成，主要功能是接收通讯网络层上传的各类能耗数据，正确解析、处理、存储到数据库中。应用服务器接收到客户端的数据访问请求后，从数据库中获取数据并经处理后发送给客户端。同时，系统还可根据各省市能耗分项监测系统的要求将数据上传至上级数据中心。

网络传输层

主要由串口服务器、智能通讯网关或数据采集器、通讯管理家、环网交换机等设备组成，主要功能是从设备层的仪表采集数据，然后将数据上传至中心管理层管理主机。

现场设备层

主要由各类智能仪表如电能表、水表、气表、冷热量表等组成，仪表可集中安装在能耗综合计量箱中也可以分散安装在设备控制箱柜，通过RS-485总线接入数据采集器、通讯管理机、串口服务器等。

系统拓扑图

建筑能耗分项计量系统

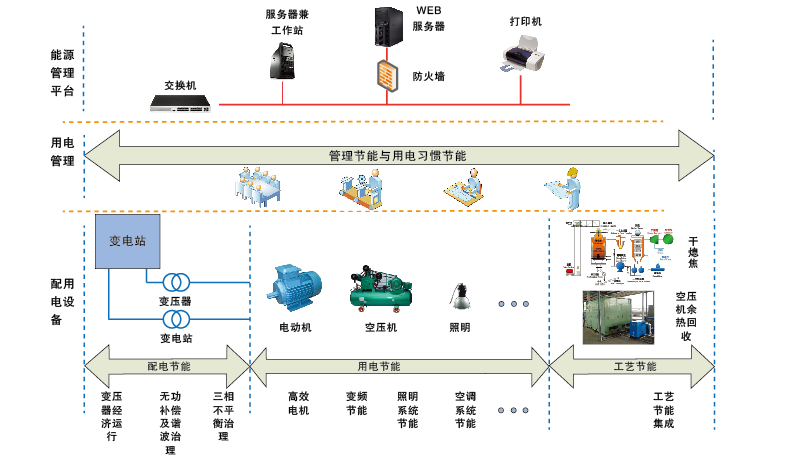

工业企业电能监测管理系统

商业地产售电管理系统

高校宿舍用电管理系统

系统功能

电能分项计量系统

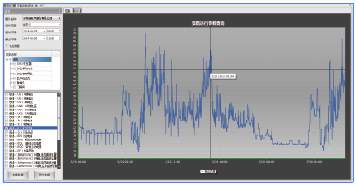

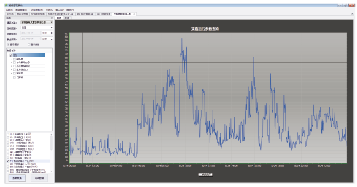

系统可按使用年份统计建筑物各分类能耗——电、水、气、集中供热、集中供冷以及其它能源消耗量，自动折算成相应的标准煤消耗量，从而反映建筑物当年各分类能耗用能和综合能耗。系统以曲线图形展示各类能耗的消耗的消耗趋势，便于业主方实时直观掌握能源消耗情况。

综合能耗分析

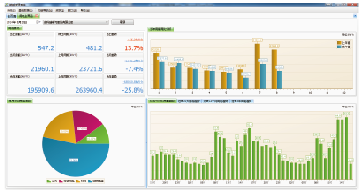

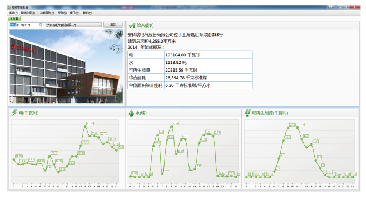

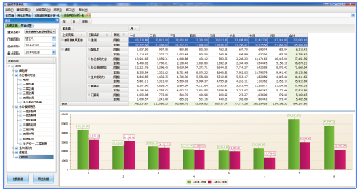

系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期总体用能的对比情况，并显示建筑物过去48小时、1个月、12个月及3年的用能趋势，当年用能的对比分析、当月的分项用能饼图。便于业主方对能耗消耗的趋势进行对比分析，判断用能走势，及时调整设备运行计划，节约能源消耗。

同比环比分析

系统依据建筑物能源消耗的分布情况进行能耗计量点的选取和设置，使得能耗监测系统可以覆盖整个建筑物。系统使用者可通过相关界面调取该建筑物各能耗节点的能耗统计报表，减少用能的“跑、冒、滴、漏”和计量误差。

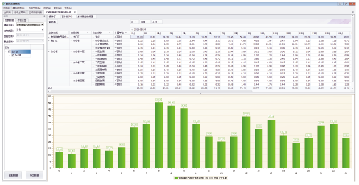

能耗统计报表

系统依据住建部分类分项能耗数据采集导则，将建筑物耗电分为照明插座、空调、动力和特殊用电进行计量装置选型和设置，并按用能区域或功能区域等划分并进行统计，以报表和同、环比棒图形式展现该区域的能源消耗。

分类分项能耗分析

系统提供分级权限管理功能，对具备权限用户提供开放的信息维护接口，用户可自行对建筑和系统监测范围内计量点的信息进行增、删、改和查询。

多级权限管理

系统依据《国家机关办公建筑以及大型公共建筑能耗监测系统分享能耗数据传输技术导则》以及建筑物所在省市的地方性节能技术规程、规范的要求，可实现按既定数据格式和上传方式，将建筑物能耗数据信息上传至上级数据中心平台的功能。

能耗数据上传

工业企业电能监测管理系统

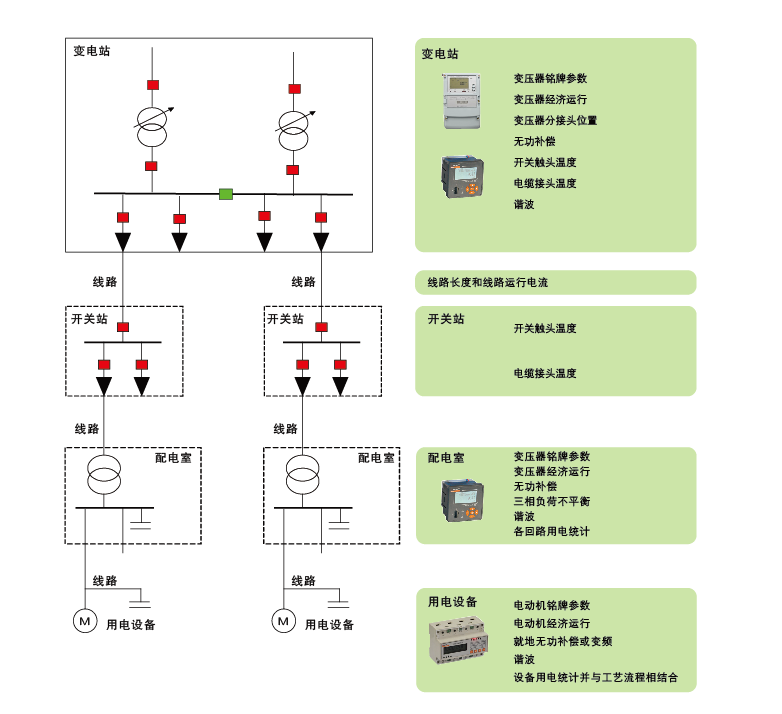

工业企业电能管理系统从供电引入直至用电设备，监测各配电节点的供配电运行参数，并统计设备的用电量，与企业生产流程和工艺相结合，帮助企业建立用电计量监管体系。

帮助企业建立用电计量监管体系

电力需求侧能源管理平台将企业用能按电力供应，设备用电的供配电线路 进行 梳理，进行电能集抄，并结合配电领域的专业性对用电过程中诸如电能质量、故障管理、用电安全、负荷管理进行可视化设计，形成符合企业用能特点的定制化辅助工具。

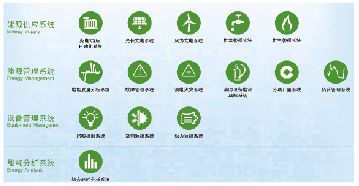

监测和管理各子系统数据

企业用能按区域划分，灵活配置计量表具，系统可统计出日、周、月、年报表，并分析用能趋势，便于业主方实时直观掌握各区域电能消耗情况。

区域用能管理

企业可建立部门用能定额，将部门实际用能与计划值进行比较，系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期等各类同环比分析对比情况，企业可依此实行绩效考核。

部门用能管理

企业可建立部门用能定额，将部门实际用能与计划值进行比较，系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期等各类同环比分析对比情况，企业可依此实行绩效考核。

支路用能管理

远程预付费电能管理系统

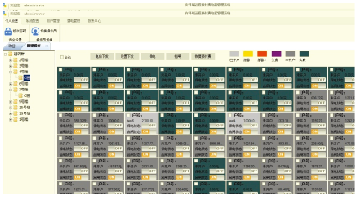

在同一个界面下可方便查询到某一区域所有用户的通信、剩余金额、当前状态等信息，并可对某一个用户或全体客户进行设置下发。

综合信息查看及批量操作

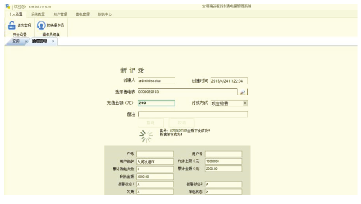

可在售电方直接实现从后台到仪表的充值，用户无需重返仪表前插卡才能完成充值，充值方便快捷。

远程充值

该功能主要是按操作员来售电记录查询售电记录如下图所示。选择起止日期、填写需要查询的仪表编号、用户号、用户名字和户号，点击查询按钮即可查询到相应的记录。且该功能也支持导出打印操作。

售电记录查询

报表中心提供了多个时间单位的各种统计数据，并能查询、导出打印统计出的报表。数据中心主要分为实时报警记录报表、日销售报表、月销售报表以及年销售报表。

统计报表

IC卡预付费电能管理系统

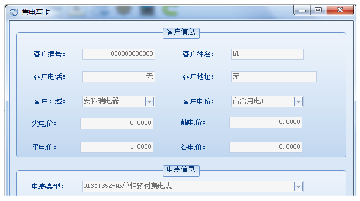

根据电表参数的情况安全可靠地读取IC卡和制作IC卡，实现设置和读取电表参数的目的。

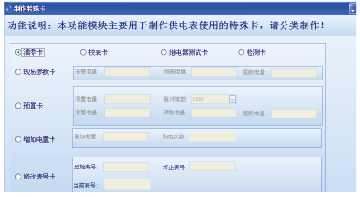

电表参数管理与制卡

能够满足一般用电营业业务要求，能够实现为用户开户建档、用户IC卡售电、营业查询、报表统计、多种电价处理及调整等功能；能提供装表、售电、换表、销户、报停退费等用电营业业务操作，并具备票据打印处理能力。

售电、用电管理

用电检查能够识别异常用户或用户的异常行为并提供相应的防范措施，有效地防止用户窃电等非法或异常行为。

用电检查

能够处理如用户卡丢失等异常情况，同时保证系统数据的完整性和一致性。

异常处理功能

集中充值终端预付费电能管理系统

电表集中安装时，无需进入强电间，用户在充值点缴费后携带卡可直接在充值终端上完成刷卡充值；

用户可通过刷卡了解自己的余额信息和用电信息；

内控型预付费电能表完成送电、断电、复电等功能。

高校宿舍用电管理系统

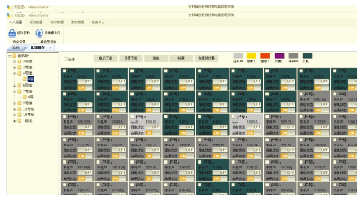

同一楼号、楼层的宿舍集中查看信息，并方便查找某一宿舍的用电情况，可针对某一宿舍独立强制控制等。

批量查看、充值、修改参数等操作

按照学校规定，到某一时间点宿舍需要将照明、插座回路跳闸，而且在另一时间点恢复供电，本系统支持三路独立时段表设置。

时间控制

报表中心提供了多个时间单位的各种统计数据，并能查询、导出打印统计出的报表。数据中心主要分为实时报警记录报表、日销售报表、月销售报表以及年销售报表。

报表中心

系统产品选型

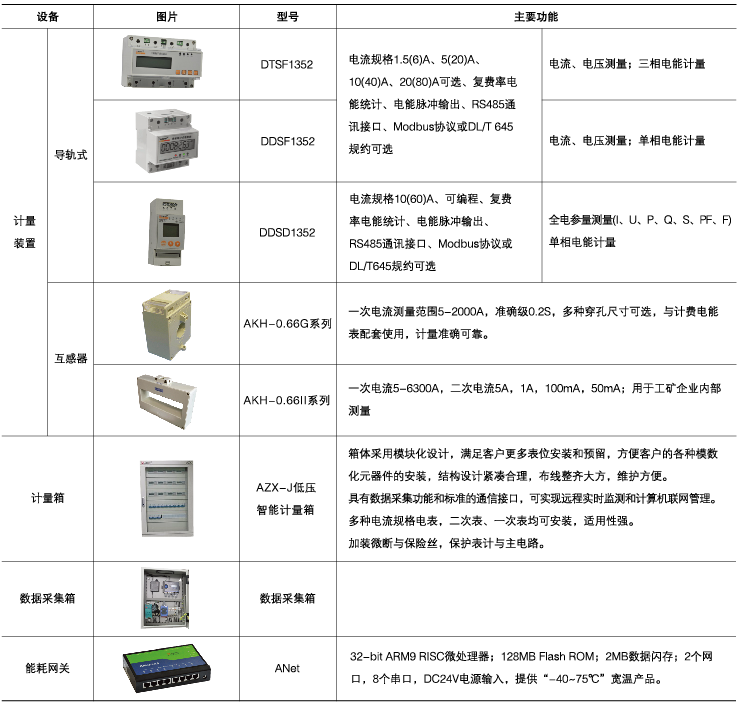

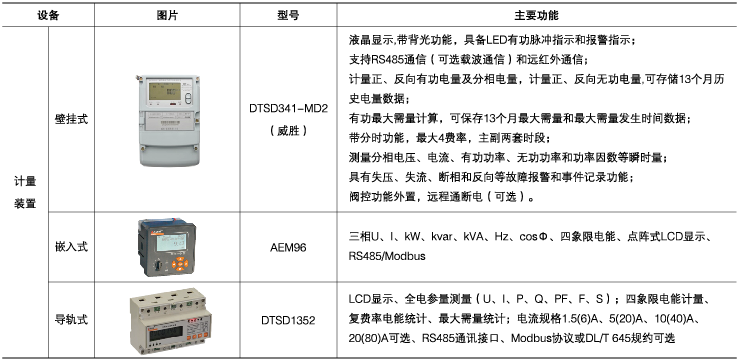

工业企业电力需求侧用电管理系统

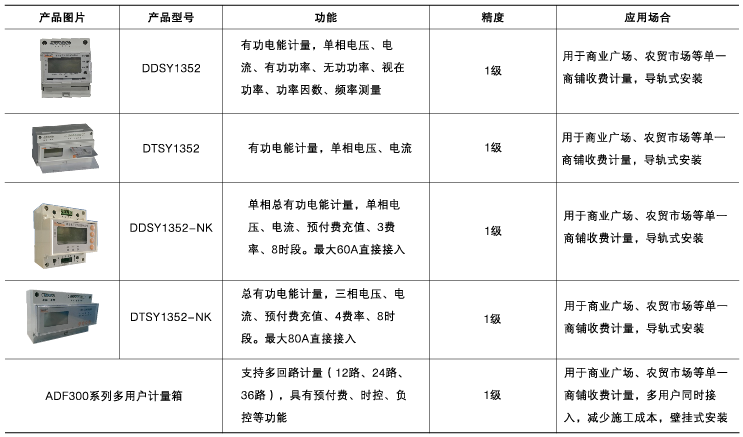

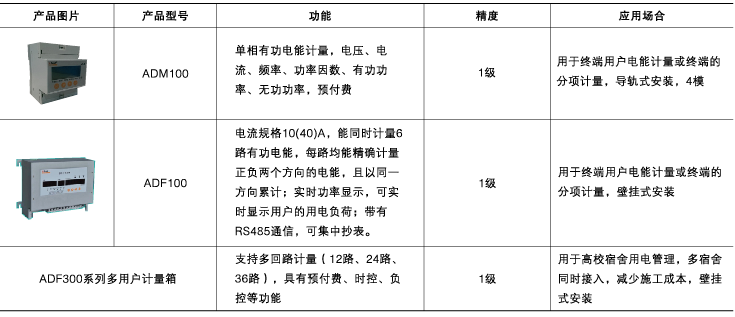

商业预付费电能管理系统

高校宿舍用电管理系统
