建筑光伏发电系统

建筑光伏发电系统简介

建筑光伏发电系统是将建筑与光伏发电结合的一种新型的能源综合利用方式，太阳能电池连接并封装在不同的基材上构成组件，组件经串并联方式组成光伏方阵，光伏方阵输出的直流电经经过直流汇流、逆变，转变为交流电并入电网。针对光伏发电每个环节电力参数检测的需要，安科瑞公司推出了AGF系列光伏汇流采集装置、PZ系列直流检测仪表及ACR系列电力质量分析仪，分别应用于汇流箱、直流柜及交流柜中，通过Acrel-2000 V8.0建筑光伏发电监控系统实现光伏电池、汇流箱、直流柜、逆变器、交流柜等运行参数和状态数据采集，进行监视、控制和调整，以提高发电系统的效率。

现场设备层

对于小型单相发电系统，设备可以选用AMI-250微型逆变器、AMI-C微逆集中管理单元、交流柜、ACR330ELH交流测量仪表等设备；对于组串式并网发电系统设备可选用ASI-xx并网逆变器、AZX-H交流汇流箱、AZG-B光伏并网柜等设备；对于集中式光伏发电系统可选用APV-M直流汇流箱、APG直流防雷柜等设备。

发电方式

光伏发电方式有单相并网发电系统、三相组串并网发电系统、三相集中并网发电系统。其中，单相并网发电系统由光伏组件、交流配电箱、单相并网光伏逆变器、计量仪表、通信监控、连接电缆等组成，适用于小型建筑光伏系统，例如家庭屋顶光伏系统、小型商用光伏系统，装机容量一般小于10kW；三相组串并网发电系统由光伏组件、组串式光伏并网逆变器、交流配电柜、连接线缆等组成，适用于中型建筑光伏系统，各光伏组串允许安装朝向不同、规格不同，发电量一般在10~200KW；三相集中并网发电系统由光伏组件、直流汇流箱、直流配电柜（可选）、集中式光伏并网逆变器、交流配电柜、并网柜、升压装置、连接线缆等组成，适用电压为380V或升压至10KV及以上的大型厂房类屋顶发电项目，一般发电量在200~1000KW。

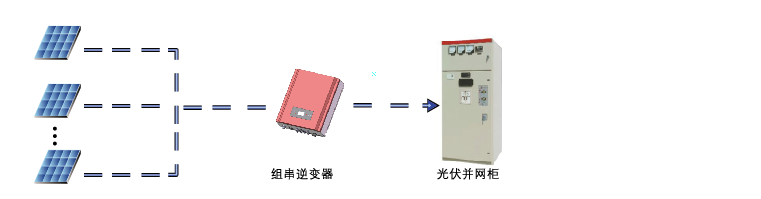

单相并网发电系统

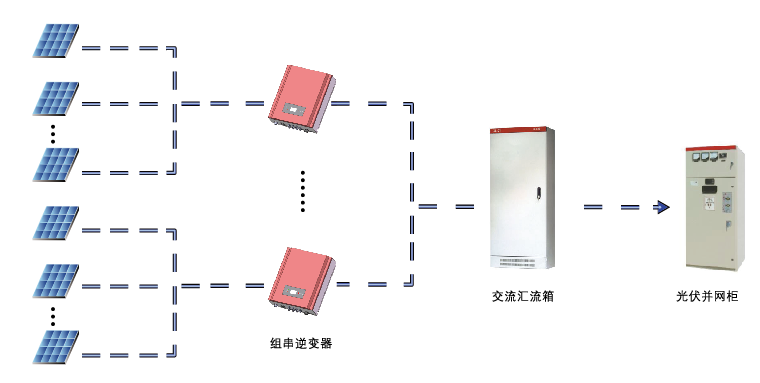

三相组串式并网发电系统

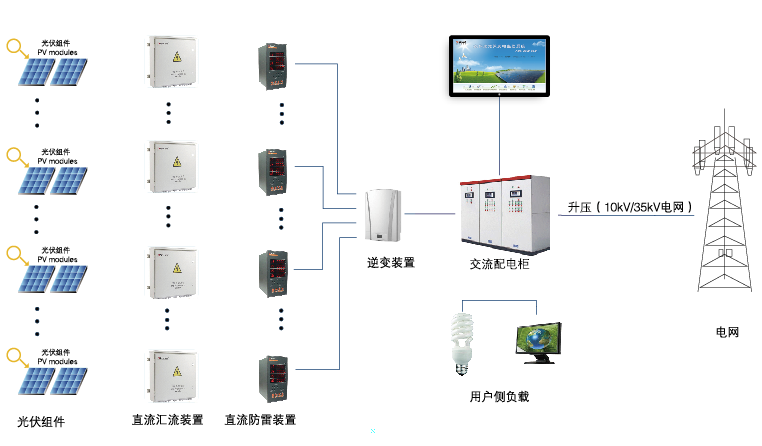

三相集中式并网发电系统

典型组网方案

建筑光伏发电监控系统组网方式灵活，支持星型单机单网、星型双机双网、光纤环网。星型单机单网适用于系统设备数少、规模小，值班室或监控中心距离低压或者高压室比较近，可靠性要求一般的项目；环型光纤双机单网适合可靠性要求较高、分站之间要求相互影响较小、可扩展性要求一般的项目；星型光纤双机双网适合可靠性要求很高、分站之间要求相互影响小、可扩展性要求很高的项目。

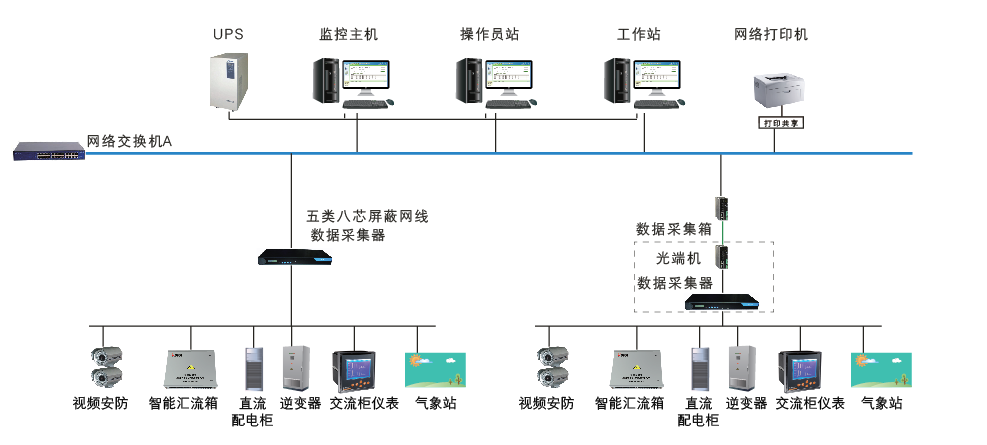

单机单网

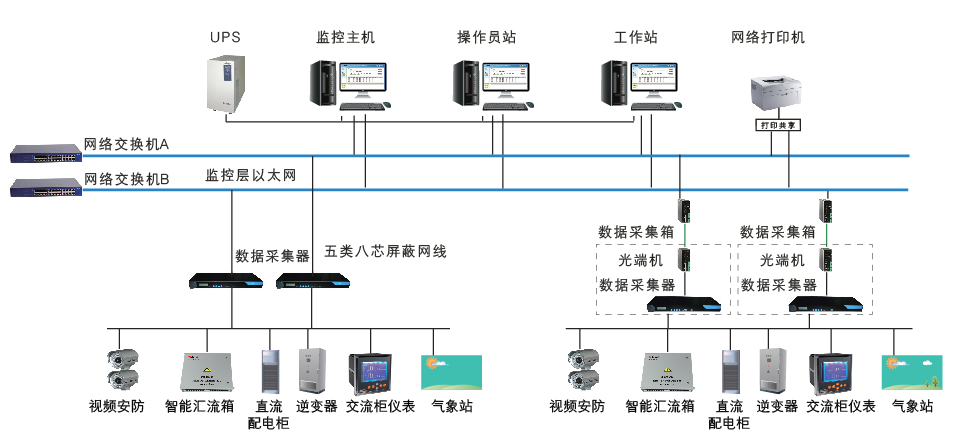

星型双机双网

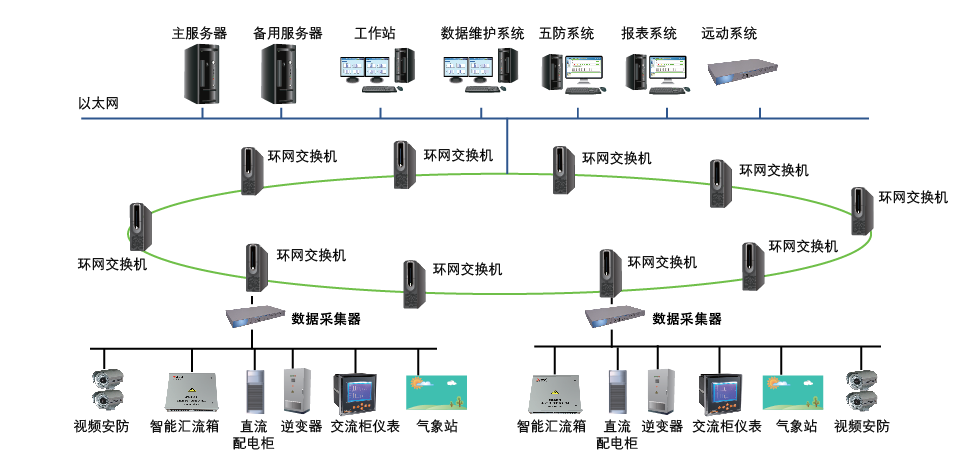

环形光纤双机双网

系统主要功能

系统运行主界面

系统监控提供功能选择画面，并对光伏阵列现场环境进行实时监测与显示，如室外温度值、风速、风向、光照强度等。

系统运行监视和控制

监控系统可分区域实时监测各光伏阵列的充电电压及电流、蓄电池电压及温度等信息，并对故障点进行异常显示与报警提示。

逆变器用电趋势曲线分析

监控系统可绘制显示逆变器电压—时间曲线、功率—时间曲线等，直流侧输入电流实时曲线、交流侧逆变输出电流曲线，并采集与显示各逆变器日发电量等电参量。

历史数据管理

监控系统可针对光伏发电现场的各种事件进行记录，如：通讯采集异常、开关变位、操作记录等，时间记录支持按类型查询，并可对越限报警值进行更改设置。

日发电趋势分析

系统提供了实时曲线和历史趋势两种曲线分析界面，可以反映出每天24小时内光伏发电量与该日日照强度，环境温度，风速等的波动情况。

系统产品选型
