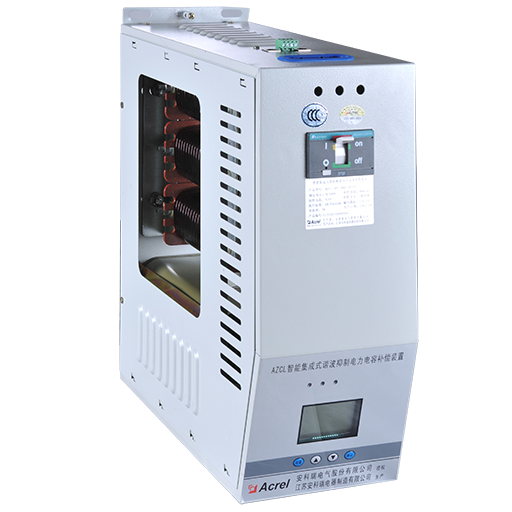

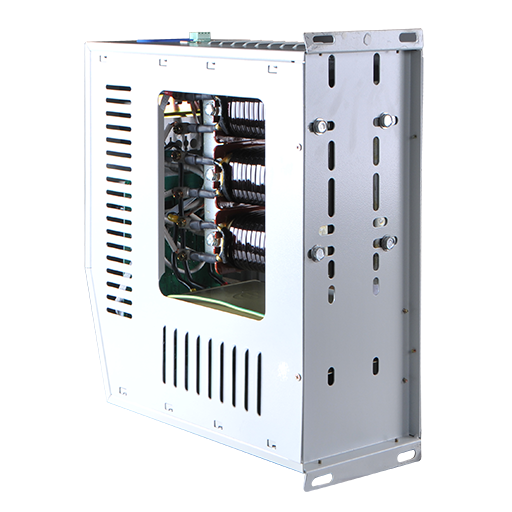

AZCL智能集成式谐波抑制电力电容补偿装置

AZCL智能集成式谐波抑制电力电容补偿装置

功能：

AZCL系列智能集成式谐波抑制电力电容补偿装置是应用于0.4kV、50Hz低压配电中用于节省能源、降低线损、提高功率因数和电能质量的无功补偿设备。其中串接7%电抗器的产品使用于主要谐波为5次、7次及以上的电气环境，串接14%电抗器的产品使用于主要谐波为3次及以上的电气环境。

应用范围：

应用于0.4kV、50Hz低压配电系统。

订货范例：

具体型号：AZCL-SP1/480-50-P7

技术要求：共补，7%电抗率，铜芯

通讯协议：无

辅助电源：无

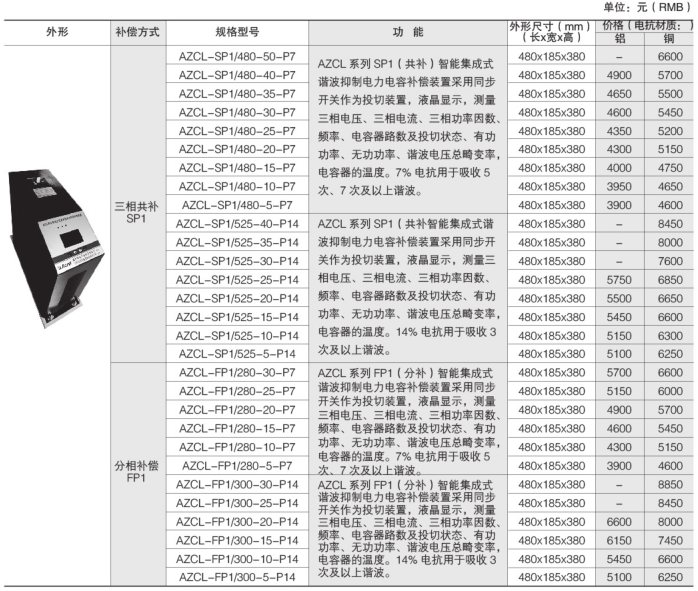

产品选型

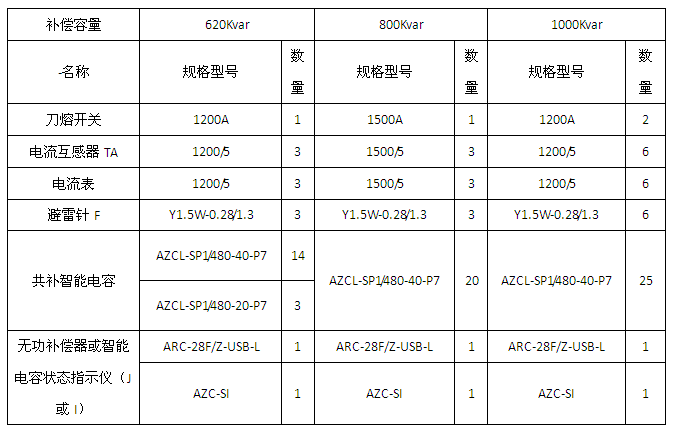

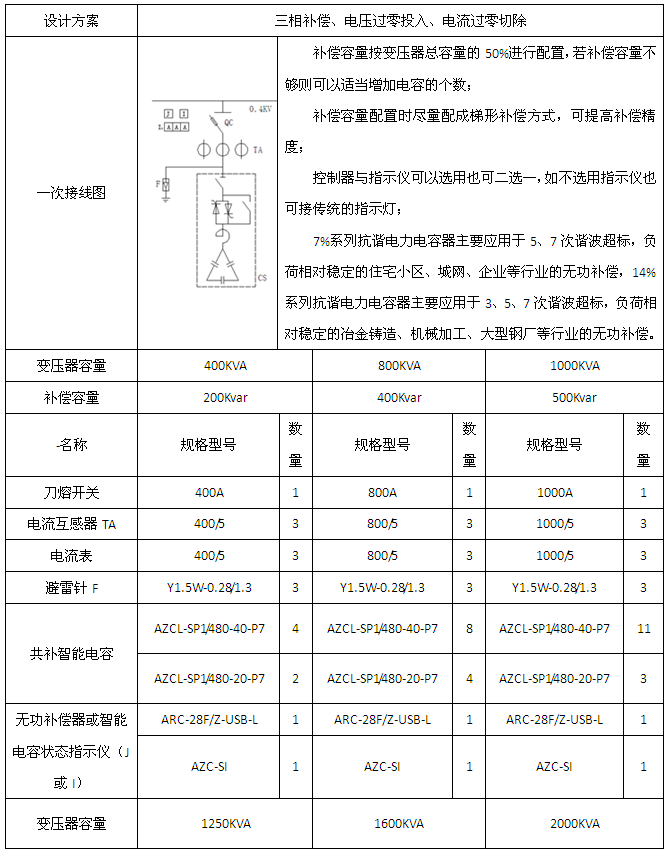

1、变压器容量为400/800/1000/1250/1600/2000KVA的三相补偿应用方案（串接7%电抗器）。

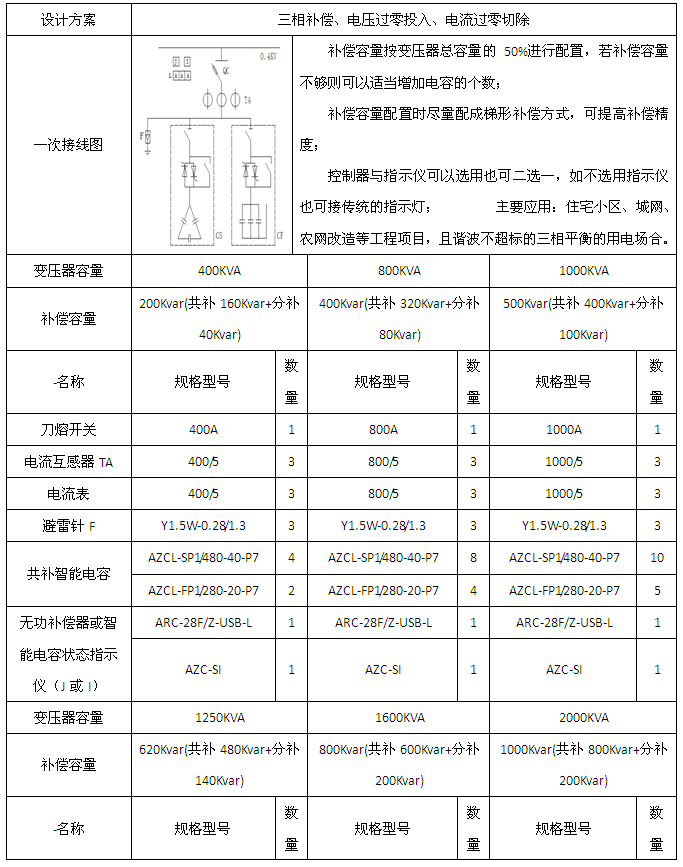

2、变压器容量为400/800/1000/1250/1600/2000KVA的单相、三相混合补偿应用方案（串接7%电抗器）。

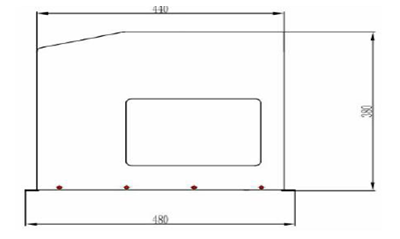

外形尺寸

环境条件

海拔高度：≤2000米

环境温度：-25～55℃

相对湿度：40℃，20～90%

大气压力：79.5～106.0Kpa

周围坏境无导电尘埃及腐蚀性气体，无易燃易爆的介质

电源条件

额定电压：AC220V/AC380V

允许偏差：±20%

电压波形：正弦波，总畸变率不大于5%

工频频率：48.5～51.5Hz

功率消耗：<0.5W（切除电容器时），<1W（投入电容器时）

安全要求

满足《DL/T842-2003》低压并联电容器装置使用技术条件中对应条款要求。
