晶闸管动态投切开关

晶闸管动态投切开关

功能：

晶闸管动态投切开关用于投切电容器，无机械触电，过零投切，无电压、电弧等现象，响应时间快可频繁投切。

应用范围：

适用于低压无功补偿装置。

订货范例：

具体型号：AFK-TSC-3D/50-2，三相共补，普通型

补偿容量：≤50kvar

额定电压：AC380V±20%，50Hz±10%

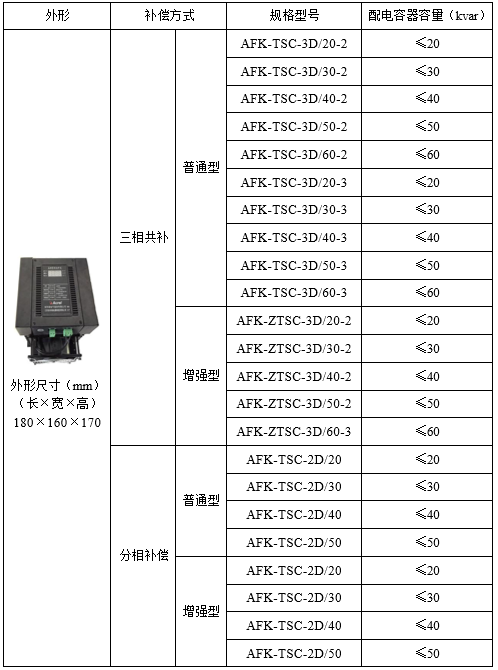

产品选型

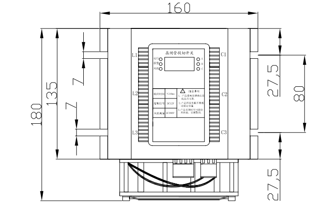

外形尺寸

环境条件

海拔高度：≤2000m

环境温度：-10～50℃

相对湿度：40℃，20～90%

大气压力：79.5～106.0Kpa

周围坏境无导电尘埃及腐蚀性气体，无易燃易爆的介质

额定电压

三相型：AC380V±20%，50Hz±10%

分相型：AC220V±20%，50Hz±10%

工作电源：AC380V/220V±20%，50Hz±10%

电源电压谐波畸变率：≤5%

控制电压：可接受控制输出的直流5V-12V，10mA/路控制信号

基本参数

容量规格：三相共补≤60kvar，单相分补≤50kvar

本机功耗：≤3VA

动态响应时间：控制发出投入或切除信号后，10ms内完成投入或切除动作。
