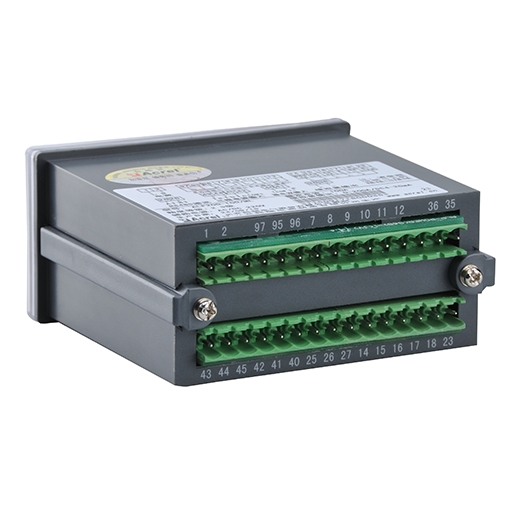

ALP系列低压保护器

功能：

ALP系列低压保护器集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。

应用范围：

适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

订货范例：

具体型号：ALP220-5/L

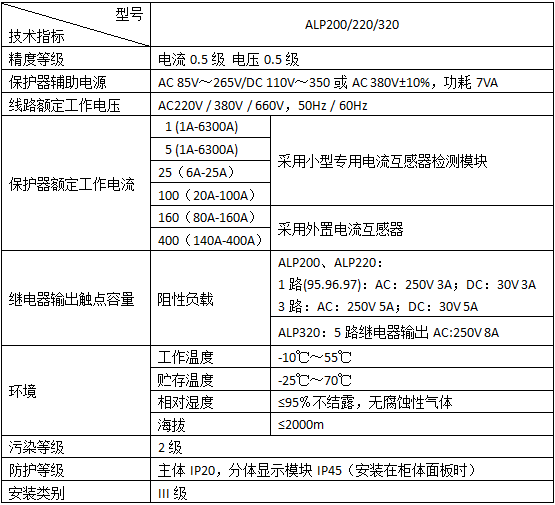

技术要求：输入电压AC 220V；工作频率50Hz；电流变比200A/5A；漏电保护KB2模块；准确级0.5。

通讯协议：RS485接口 Modbus/RTU协议

辅助电源：AC/DC 220V

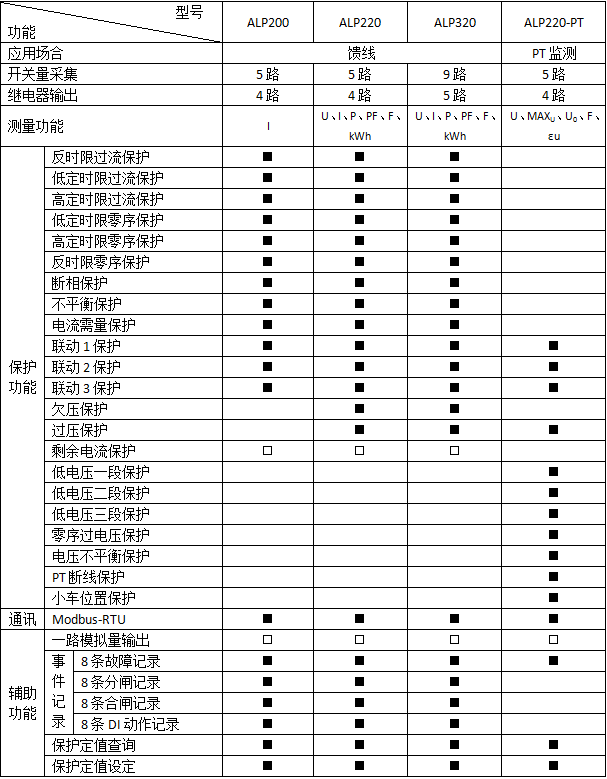

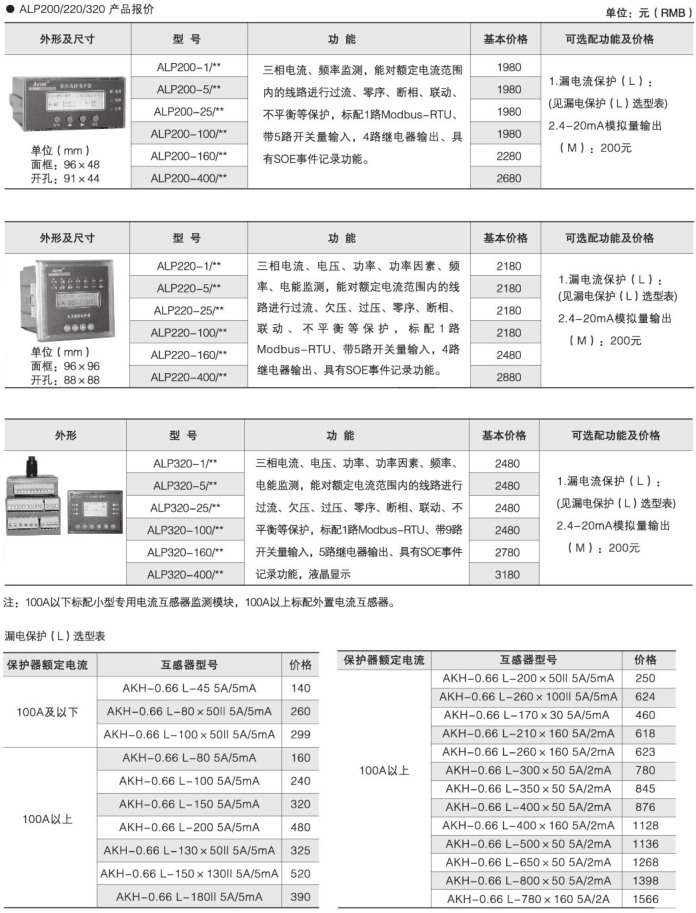

产品选型

注：“■”为标配功能，“□”为选配功能。

外形尺寸

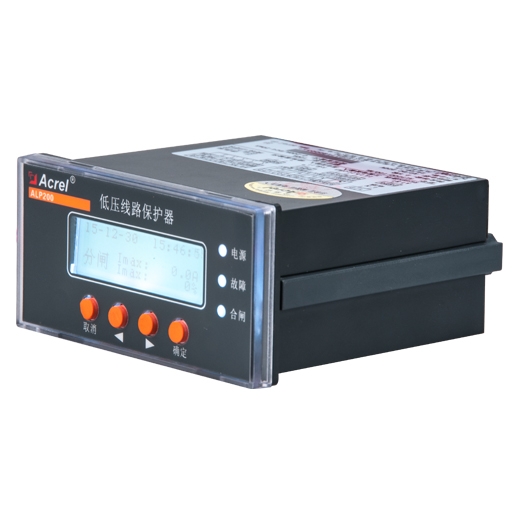

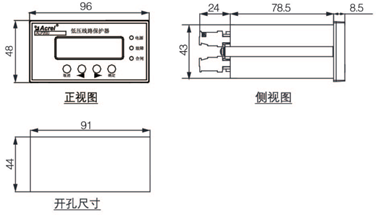

● ALP200低压线路保护器

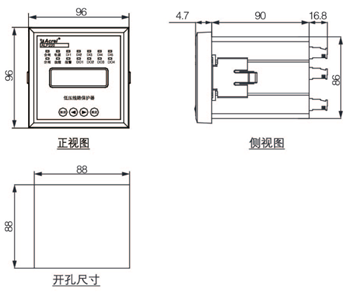

● ALP220低压线路保护器

● ALP320低压线路保护器

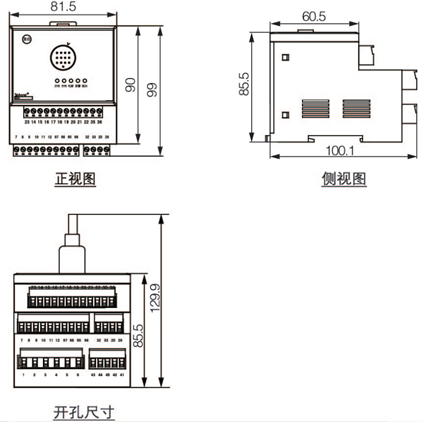

主体控制模块

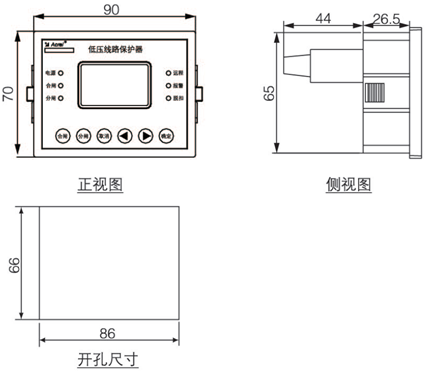

显示模块

● 互感器

1A、5A专用电流互感器

注：一次电流从P1面进，P2面（灌胶面）出；二次引线黄色为S2，红色为S1，引线长150mm，引线截面积0.22m2

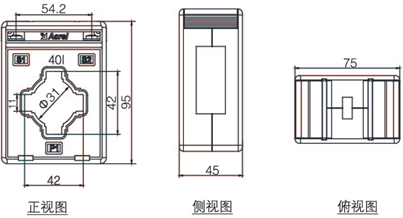

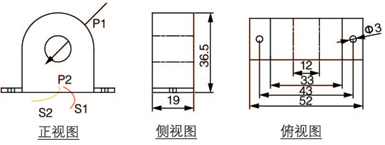

100A及以下专用电流互感器外形尺寸

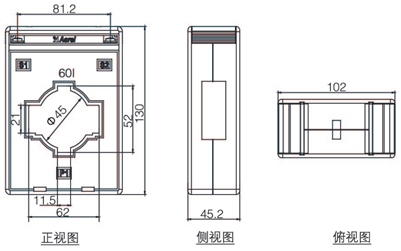

160A电流互感器外形尺寸

400A电流互感器外形尺寸

100A及以下漏电流互感器外形尺寸

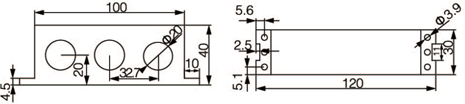

160A、400A漏电流互感器外形尺寸

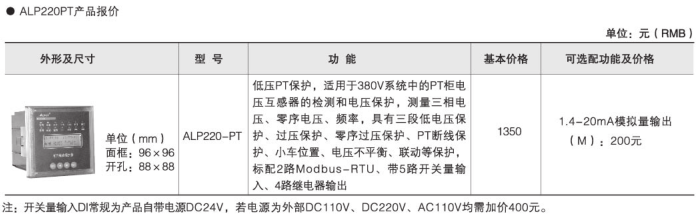

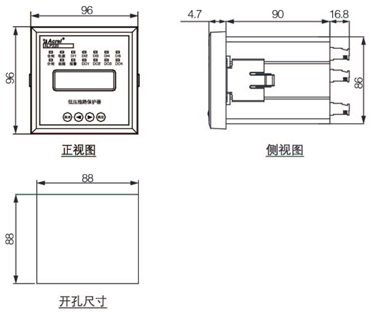

● 低压PT保护器

低压线路保护器

低压PT保护器
