AM5系列微机保护装置在福建福英泰科技有限公司 配电工程中的应用

摘 要：目前，微机保护装置广泛应用于电力系统中，该类装置能够有效监测电力系统的运行状况，并实时记录电力系统出现故障的位置及性质，从而为故障的快速处理提供有效的参考信息。本文介绍的AM5系列微机保护装置，可以针对福建福英泰科技有限公司一期配电工程中不同保护对象提供对应的保护功能，能大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班。

关键词：可靠性；安全性；综合自动化；供电质量；微机保护

1 项目概况

福建福英泰科技有限公司成立于2019年07月11日，注册地位于福建省莆田市涵江区涵东街道新涵街1669号17楼，所属行业为零售业。经营范围包括新型平板显示器件、触摸屏、摄像头及其周边衍生产品（含模块、主板、方案、背光、外壳、连接器、充电系统、电声、电池、电子元器件）、智能控制系统产品、智能穿戴设备、家电控制设备及配件、指纹识别模组、盖板玻璃、工业自动化设备及配件等产品的设计、生产、销售；研发和以上相关业务的技术开发、技术咨询、技术服务；从事货物、技术进出口业务；物业管理服务、清洁服务；国内外贸易业务。

本项目为福英泰项目的一期配电工程，本工程共有1一个10kV开闭所，1个高压配电室，3个低压配电室，10kV侧采用单母线接线；0.4kV侧采用单母线分段接线。本工程新装6台SCB10-2500/10kV；4台SCB10-1600/10kV；新装高压柜37台，低压柜32台；有源滤波柜10台，高压无功补偿柜2台；直流屏1台；高压电机710kW三台，672kW三台，590kW一台。本工程真空断路器应设操作过电压保护；开关柜外壳防护等级应为IP4X，并具有五防功能，采用上进上出的进出线方式；操作电源采用直流操作，电压为直流110V。高压配电系统采用综合保护继电器实现测量、控制及保护功能。根据《福建省电力有限公司企业标准》Q/F JG10028-2006第5.1.7条，中压配电网短路电流不应超过20KA。计量电能装置应符合《福建省电力有限公司计量柜技术条件》要求。

2 产品需求

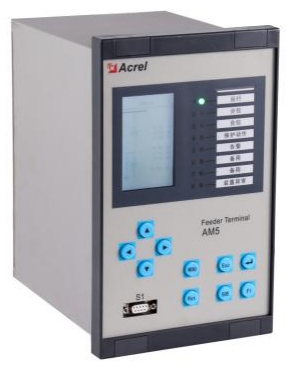

本次针对福建福英泰科技有限公司一期配电工程中不同保护对象配置不同微机保护装置，进线柜配置AM5-F线路保护装置，变压器柜配置AM5-T变压器保护装置，电动机柜配置AM5-M电动机保护装置，电容器柜配置AM5-C电容器保护装置，主要通过以下保护功能实现对高压柜的设备运行情况实时监视和保护：

3 产品方案

本工程共有1个10kV开闭所，1个高压配电室，采用37面高压开关柜，10kV开闭所和高压配电室均两段母线，均采用单母线系统，以开闭所和高压配电室其中一段母线为例，上图方案如下：

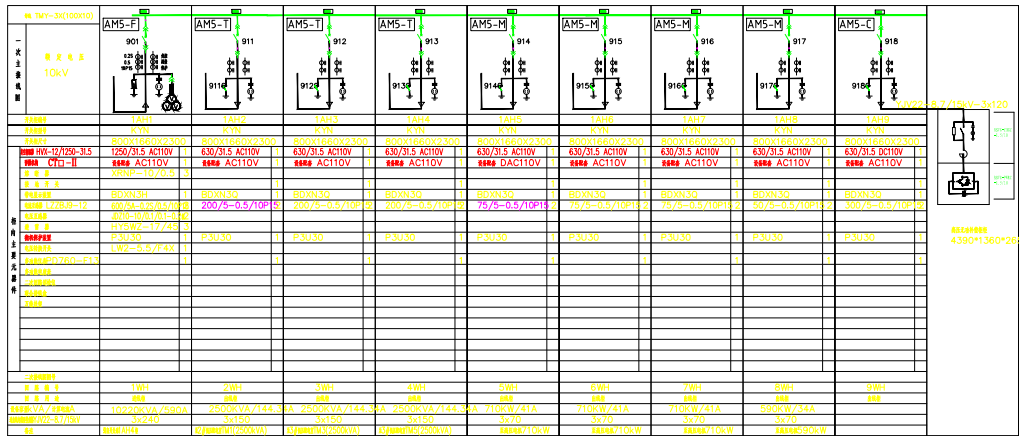

图1 开闭所上图示例

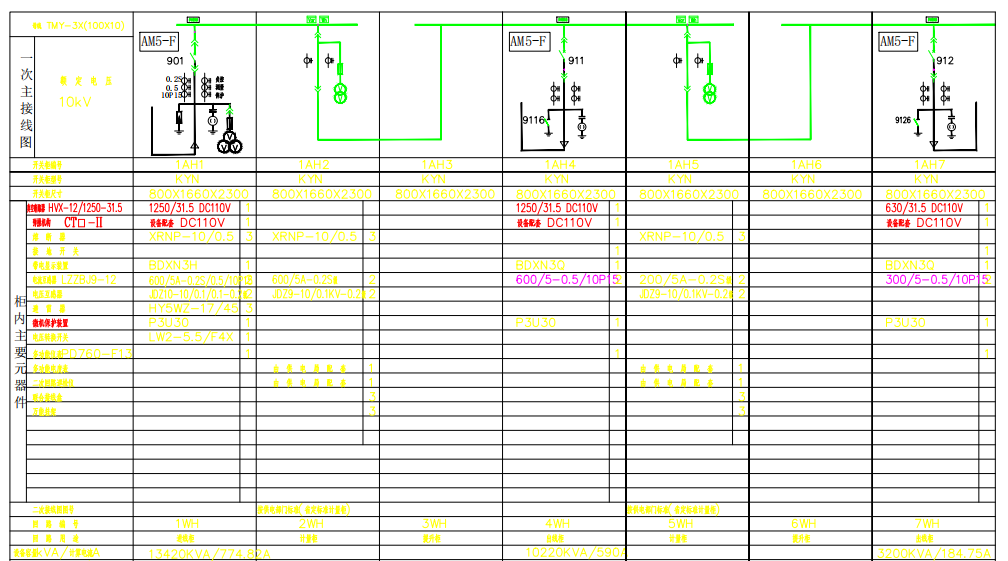

图2 高压配电室上图示例

整个配电室所设微机保护型号与数量如下：

4 现场安装图片

本项目微机保护就地分散安装在各个高压开关柜上，现场安装如下图所示，该项目已于2020年送电使用，运行正常。

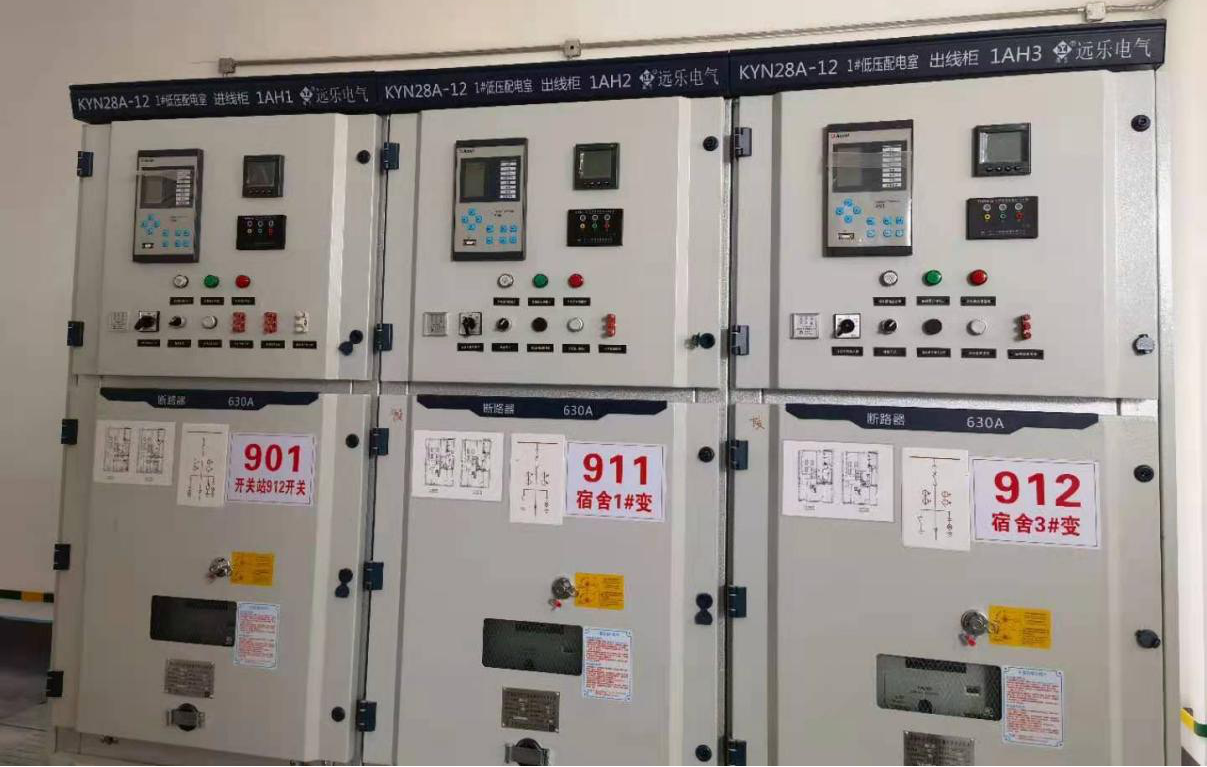

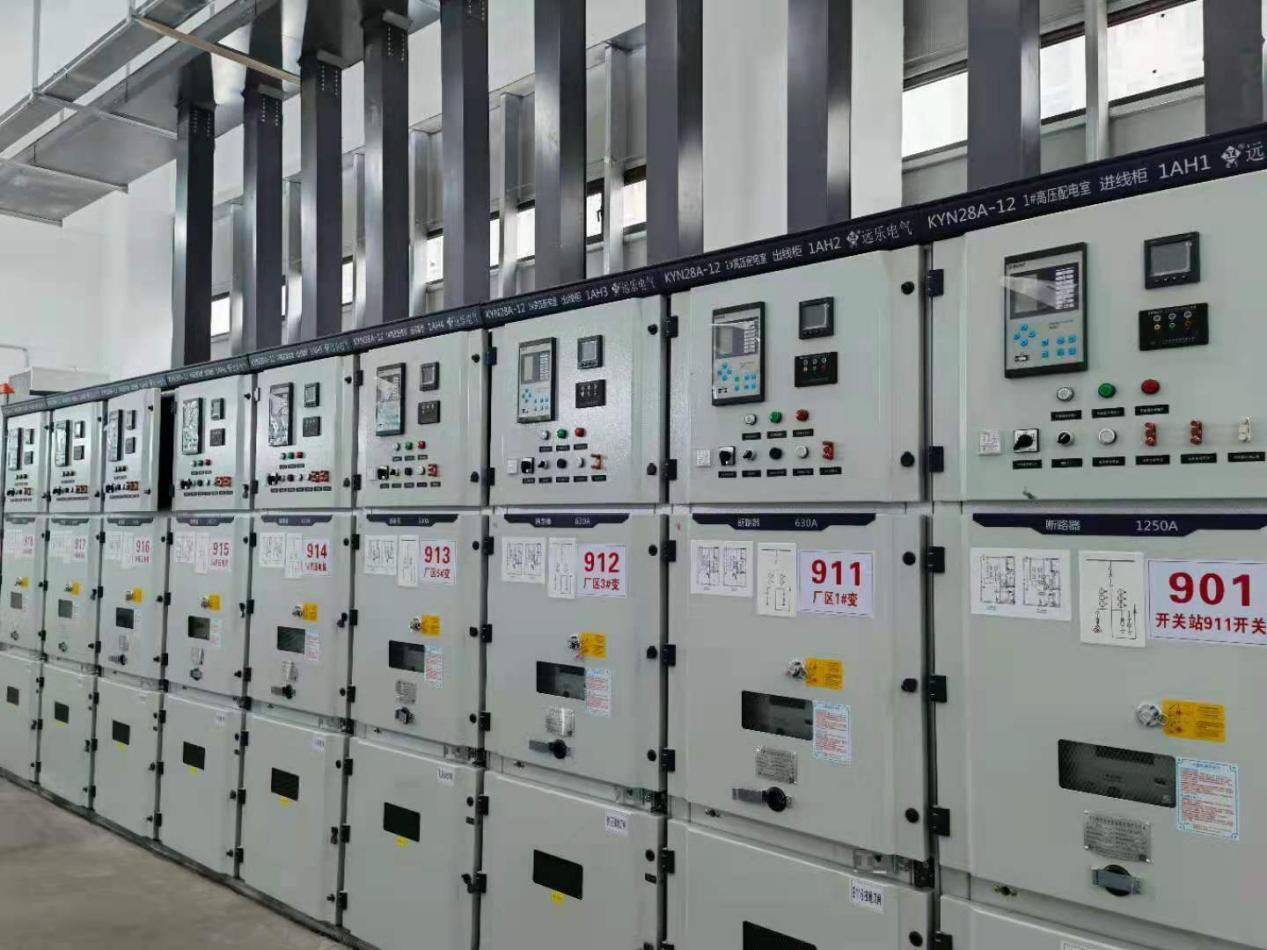

图3 微机保护在福建福英泰科技有限公司一期配电工程现场安装图片

5 结语

在10kV电力系统中采用微机保护装置是电网智能化发展的必然趋势，尽管微机保护的价格比传统继电器高出了许多，但它能大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班，以另一种方式大大节约了成本。本文介绍的福建福英泰科技有限公司一期配电工程通过对各个保护对象装设对应的保护装置，不但使整个配电工程实现了综合自动化，还有效地降低了工作人员的劳动强度，提高了设备运行的可靠性。
