能耗监测系统在海尔云谷中心A座的设计与应用

摘要：公共建筑是节能大户，做好公共建筑节能工作，对促进和带动全社会节能工作，实现节能减排目标，落实“转方式、调结构”重大战略具有重要意义。本文介绍海尔云谷中心A座综合建筑，采用智能电力仪表采集配电现场的电能消耗数值。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，部署Acrel-5000型建筑能耗监测系统实现配电回路用电的实时监控。

关键词：公共建筑；能耗监测系统；Acrel-5000。

1 引言

统计显示，我国建筑能耗约占全国总能耗的28%，在我国每年新建的20亿平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，仅有4%采取了节能措施。大型公共建筑不但能耗密度高，而且能源浪费非常严重，具有巨大的节能空间，建筑节能的推广已经势在必行，节能降耗，计量先行。

2 设计依据

GB-T 15587-2008 《工业企业能源管理导则》

《评价企业合理用电技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

GBT23331-2009《能源管理体系要求》

GB-50052-2009 《供配电系统设计规范》

能耗计量装置及行业标准

DL/T 645-1997       多功能电能表通信规约

DL/T 645-2007       多功能电能表通信规约

CJ/T 188-2004       户用计量仪表数据传输技术条件

GB/T 19582-2008     基于Modbus协议的工业自动化网络规范

3 项目概况

本项目位于山东青岛崂山区黑龙江路以南, 海尔路以西，是一座高12层的办公楼, 总建筑面积16540.8平方米。

该项目配电箱里的35只安科瑞DTSD1352电能表均接入Acrel-5000能耗监测系统，对电能消耗的情况进行监管，随时掌握能耗情况，提高节能意识。

4 系统架构

安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测及远程管理与控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。该系统主要采用分层分布式计算机网络结构，如系统结构图所示：海尔云谷中心A座项目能耗系统站控管理层及网络通讯层。

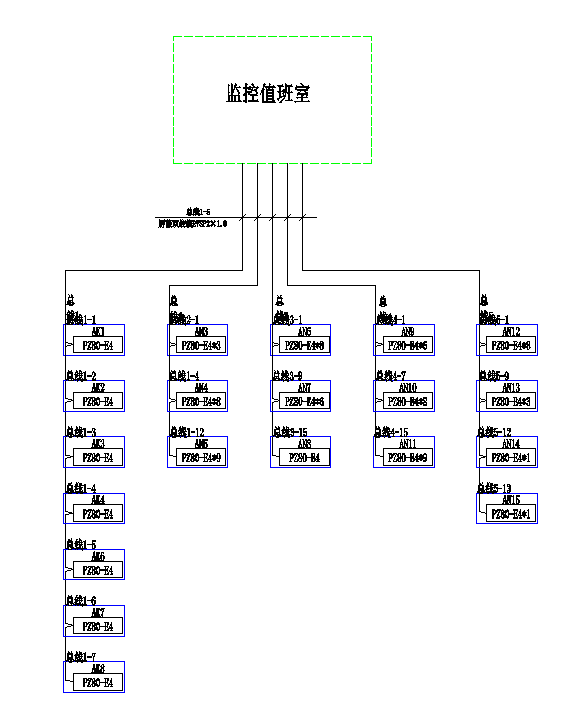

系统结构图

5 系统软件模块

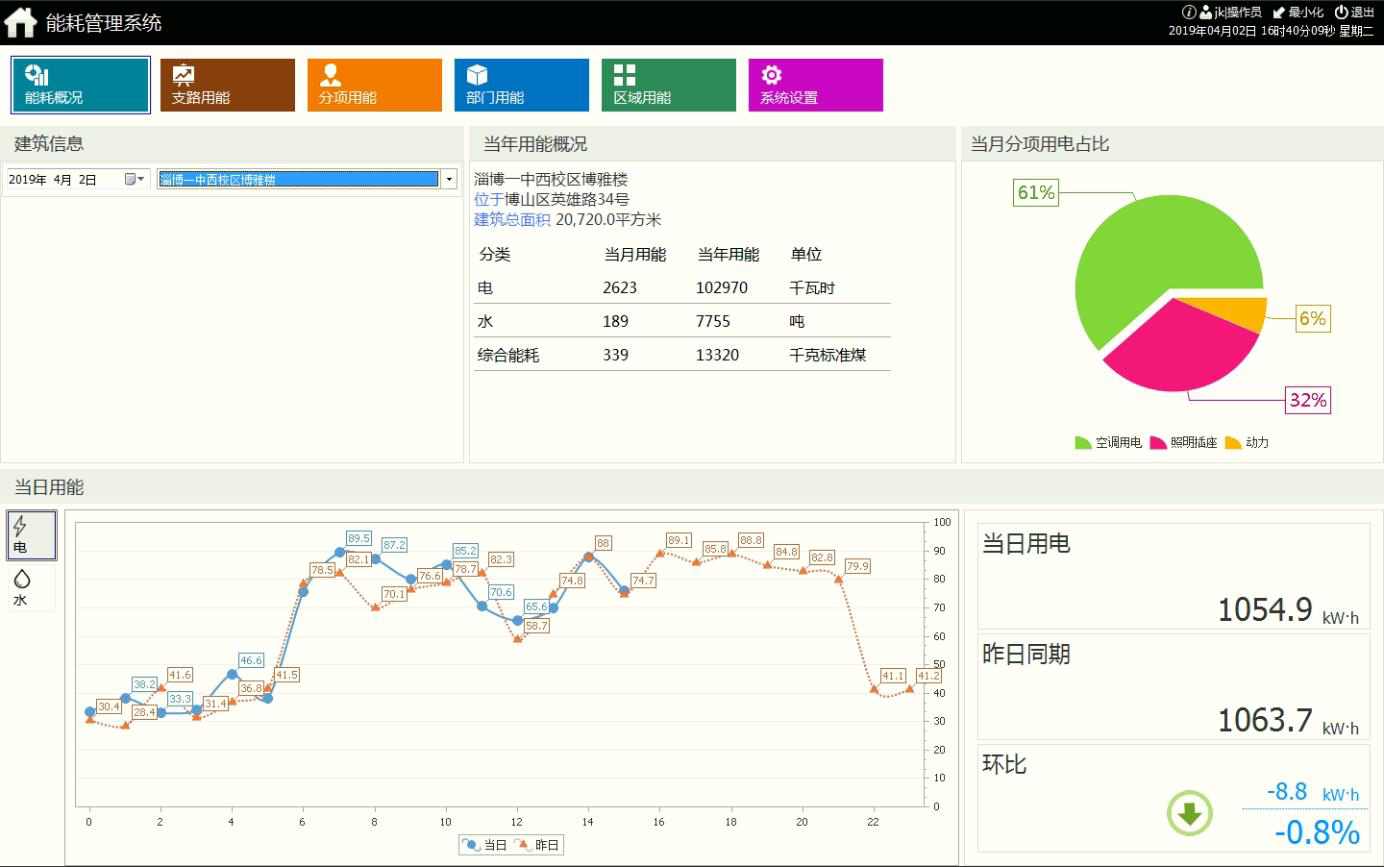

5.1 综合能耗主界面

反映建筑物当年用能各分类能耗和折算为标准煤的综合能耗，并计算得到单位面积能耗；

通过表计计量的主要为电能消耗，界面下方显示电能的当日逐时用能曲线；单击每个分类能耗的上部区域，可跳转到该分类能耗的用能分析主界面。

可通过下拉框切换建筑物，建筑物图片可根据项目要求替换；

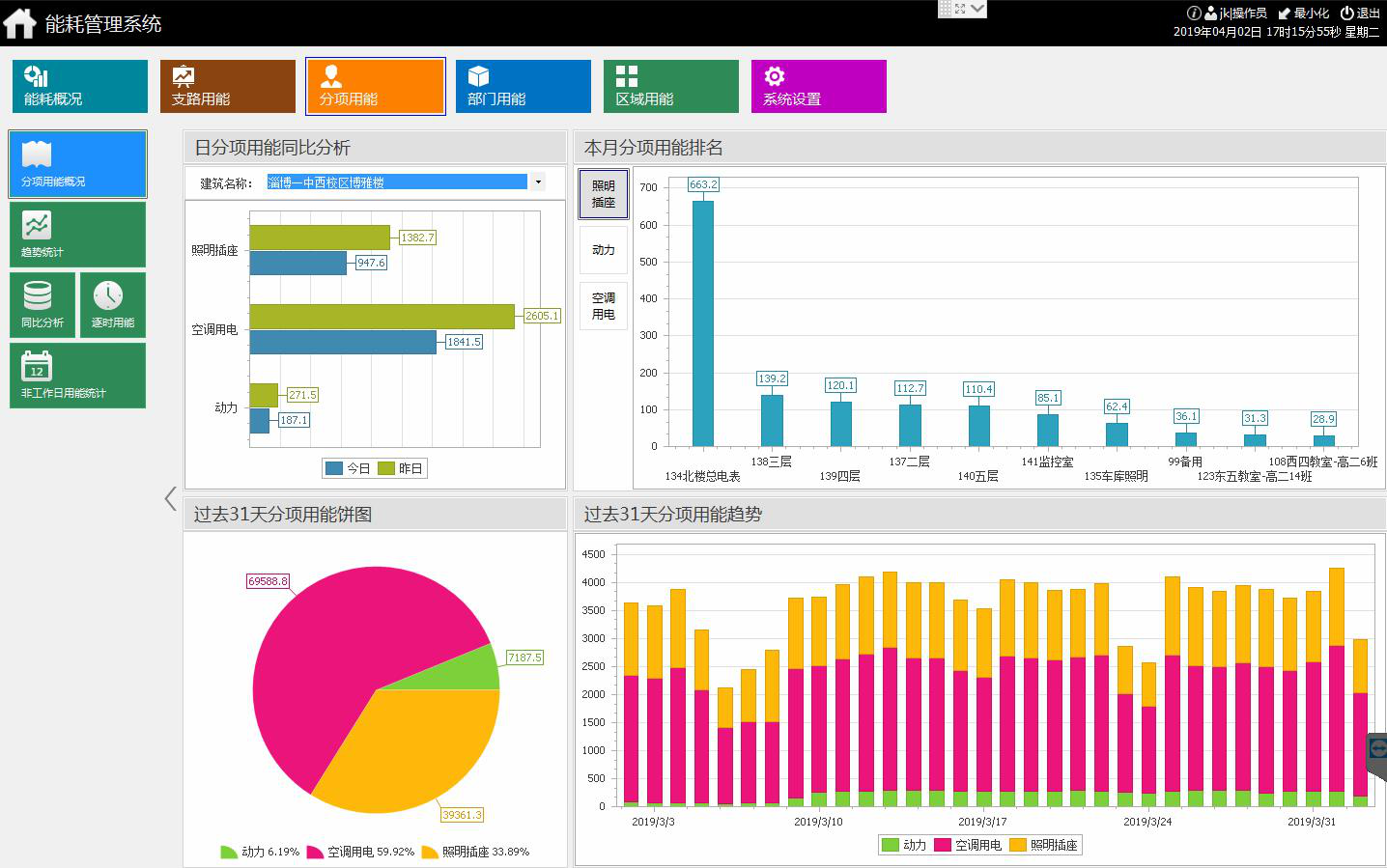

5.2 分类能耗主界面

反映某分类能耗（例如电）当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比，增长百分比及增加值；

反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势；

反映某分项能耗的当月用能饼图；

反映某分类能耗当年各月用能同比分析图。

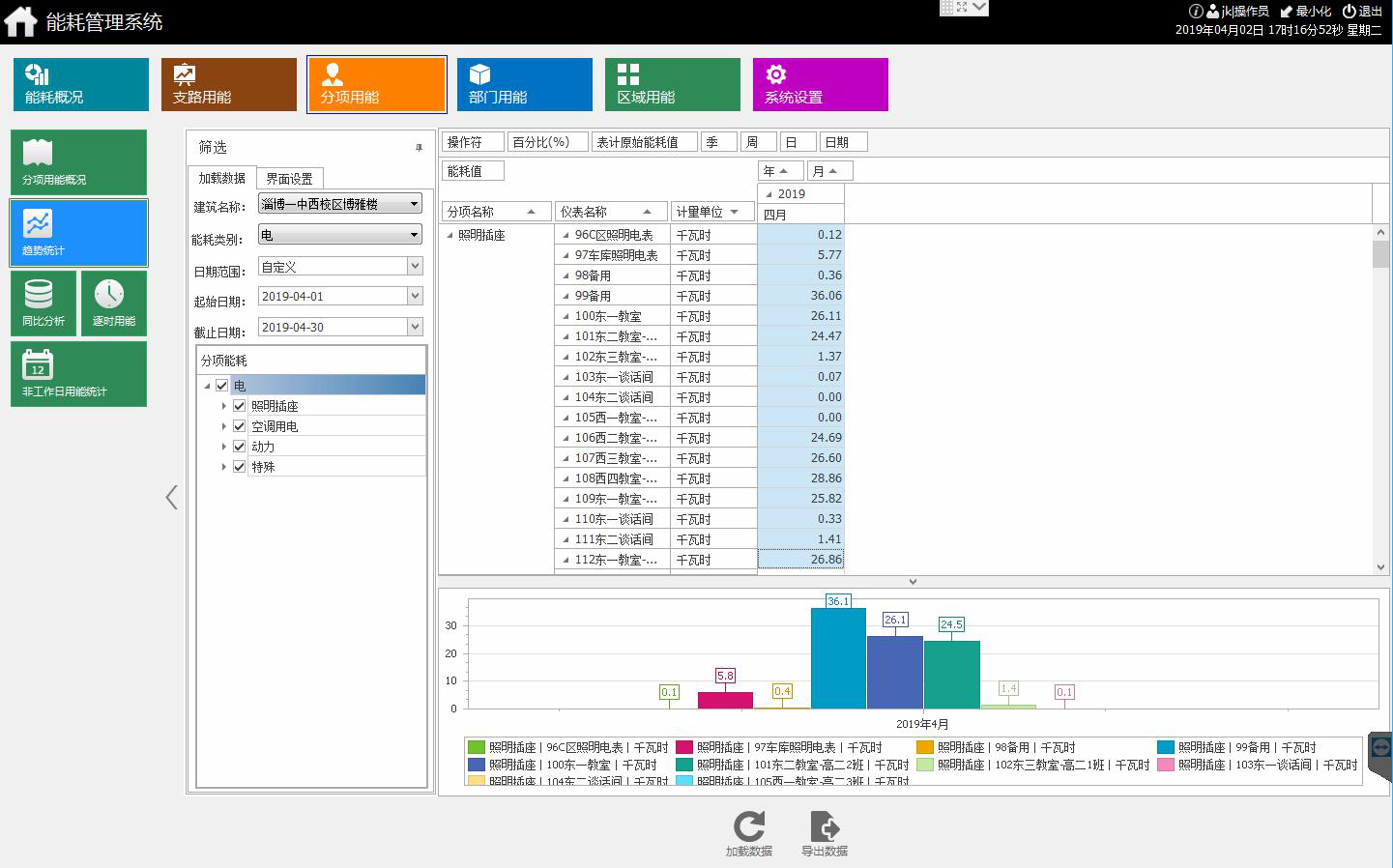

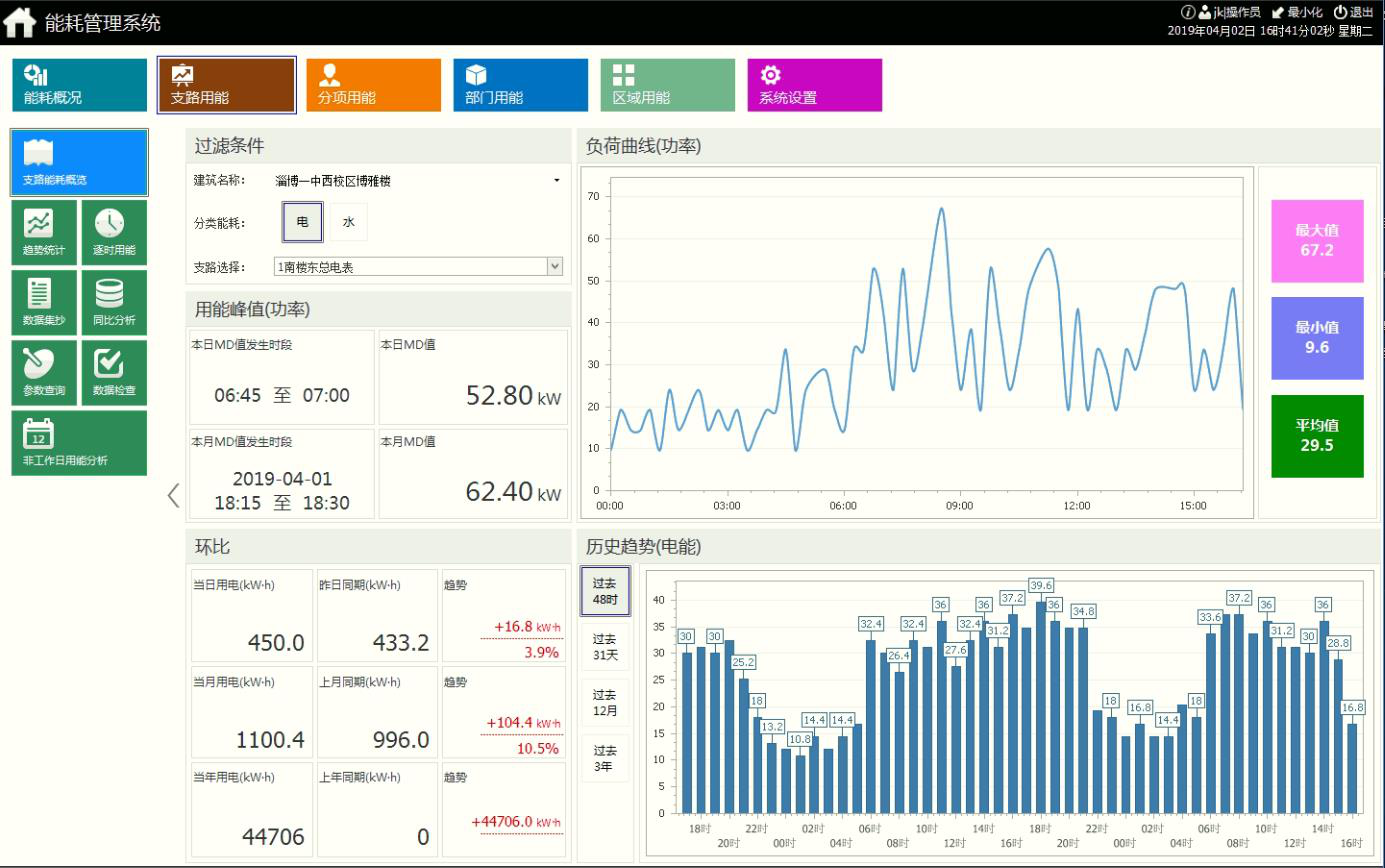

5.3 分类能耗支路用能统计报表

可灵活选择支路，并统计某段时间内支路用能的日、月、周、季、年用能；

通过透视表功能强大，用户可进行多种数据统计，并对数据进行组合排序；

统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示；

统计数据可导出至Excel。

5.4 分类能耗支路非工作日用能

统计对各支路工作日和非工作日用能，非工作日可通过系统灵活设置；

统计数据可导出至Excel。

5.5 分类能耗支路同比分析

统计各支路当年每月用能及去年同期用能。

5.6 分类能耗支路用能集抄

查询各支路任意两个时间的表计读数，并计算出差值；

时间精度到分钟。

5.7 分类能耗支路分时段用能趋势分析

可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因数等），具体可查询的参数与安装的仪表和系统配置有关，查询时不可跨月；

数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；可对数据进行排序（大值、小值）；

数据可导出至Excel。

5.8 配置选项

依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；

配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；

配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；

配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；

配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；

配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块。

6 前景展望

根据海尔云谷中心A座能耗运行效果分析，建立典型能耗分析模型，统一分析。

建立建筑能耗计量体系，把脉建筑能耗，发现能耗黑幕，节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果。

选择节能设备。

通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，使节能设备正在实现节能。

通过能耗监测系统提供的同环比分析数据量化节能改造成果，大程度的展现节能效果。

7 结束语

公共建筑是节能大户，做好海尔云谷中心A座的节能工作，对促进和带动节能工作，实现节能减排目标具有重要意义。
