浅谈无线测温系统在开关柜触头测温中的应用

案例属性

  • 所属分类:工矿企业
  • 浏览次数:0
  • 发布日期:2024-10-08
  • 产品概述

摘 要:运行中开关触头发热是影响设备安全稳定的重要因素,开关触头过热时间过长不仅会导致导电性能降低, 甚至会引起设备绝缘降低从而导致烧坏设备,诱发更大设备损坏事故。因此,加强对开关触头测温的监视,是避免这 一问题的重要手段。

关键词:无线测温开关触头应用;无线测温装置

1无线测温系统的组成

无线测温系统主要由无线温度传感器、无线测温主机和无线测工作站三大部分组成,其中:(1)无线温度传感器安装于每一个需要监测温度的节点上,传感器每隔设定的时间自动测量所在位置的温度,并将测得的温度数据用无线信号发送输出。每个无线温度传感器具有的编号(ID号),实际使用时需要分配、记录每个传感器的安装地点,并与编号一起存入测温工作站的配置文件中。

(2)无线测温主机自动接收无线温度传感器发送的温度数据,并且在终端显示屏显示出来各个点的温度,并在收到测温工作站的读取命令后把收到的温度数据上传测温工作站。每个

测温通信终端支持12个温度探头传上的温度信息,这些传感器的ID需要事先配置保存到终端的flash存储器中。可外接无线收发模块和GPRS模块,组网更灵活。

  1. 测温工作站为一台工控计算机,在该计算机上运行专用软件,用来定时循环地读取通信终端中收集的温度数据,并写入本地硬盘中作长期保存。每个变电站只需设立一个测温工作站,工作站计算机中增加RS485通信接口板,其输出与各测温通信终端有线连接。用来接收测温工作站发出的温度异常报警,以及查询、统计、打印本系统测量的全部数据。

2无线测温系统施工设计与安装

无线测温系统施工安装主要从两个方面着手进行,一是对开关柜进行分段停电,在各开关柜触头上采用专用航空 固定胶粘接方式对无线测温传感器进行安装固定,同时采用辅助伴热带加温试验的方法对逐个安装后的传感器进行验 证,以确保测温准确和元件完好。二是在停电安装测温传感器之前完成测温主机、测温工作站的布线安装调试,并将各测温传感器ID地址与系统对应编码,以确保测温点对应正确。

3安科瑞无线测温在线监测配置方案

电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、 干式变压器、低压大电流等设备的温度监测,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触 电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。

一.测温元件

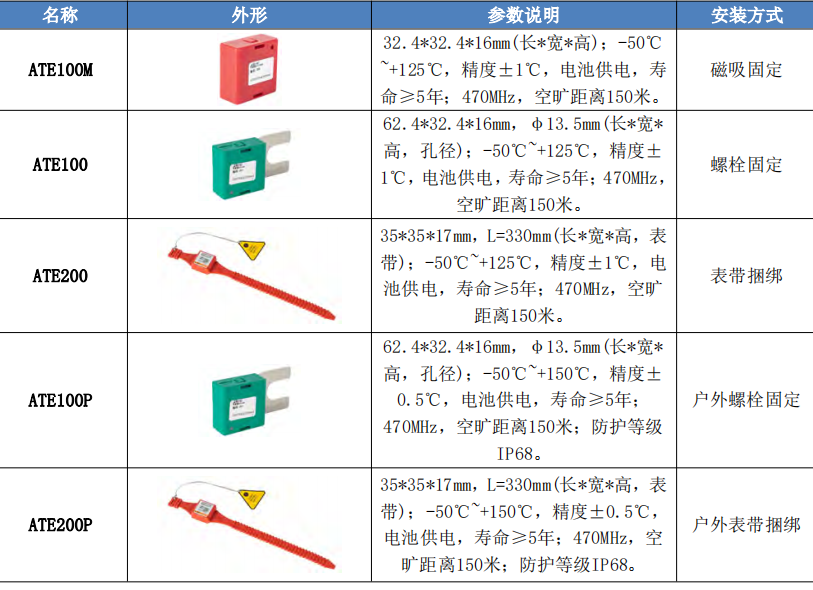

1)温度传感器

a. 电池供电型无线温度传感器

安装于发热部位,采集温度量并通过无线方式传输的传感器。

目前无线温度传感器有四款:

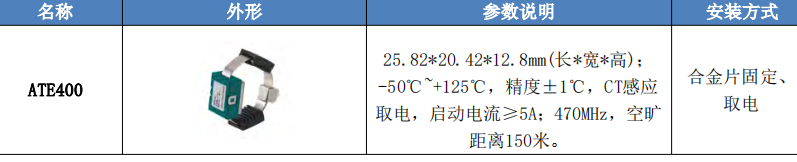

b. CT 感应取电无线温度传感器

安装于断路器触头、母排、电缆搭接点等大电流处,采集温度量并通过无线方式传输的传感器。

目前无线温度传感器有两款:

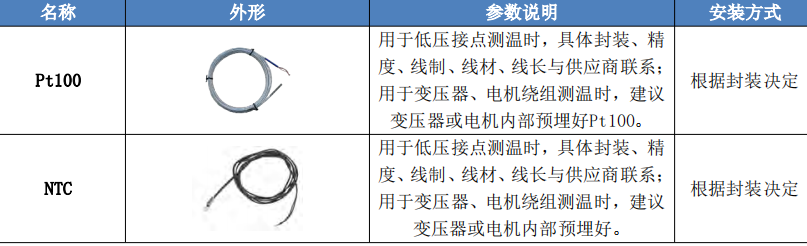

c. 有线温度传感器

安装于低压柜接点或变压器绕组、电机绕组的测温,采集温度量并通过有线方式传输的传感器。

目前有线测温传感器是Pt100:

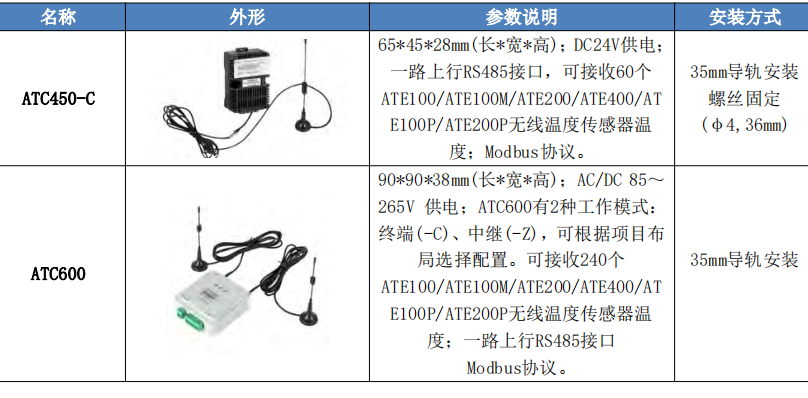

2)接收/显示单元

a. 接收单元

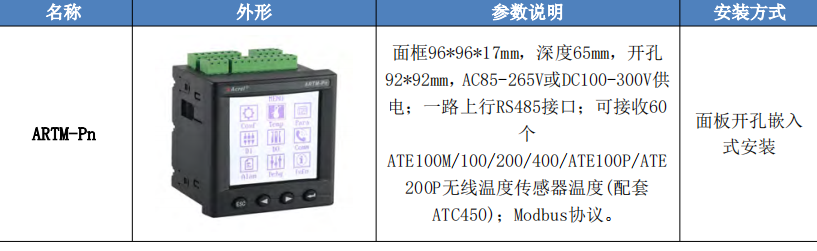

b. 显示单元

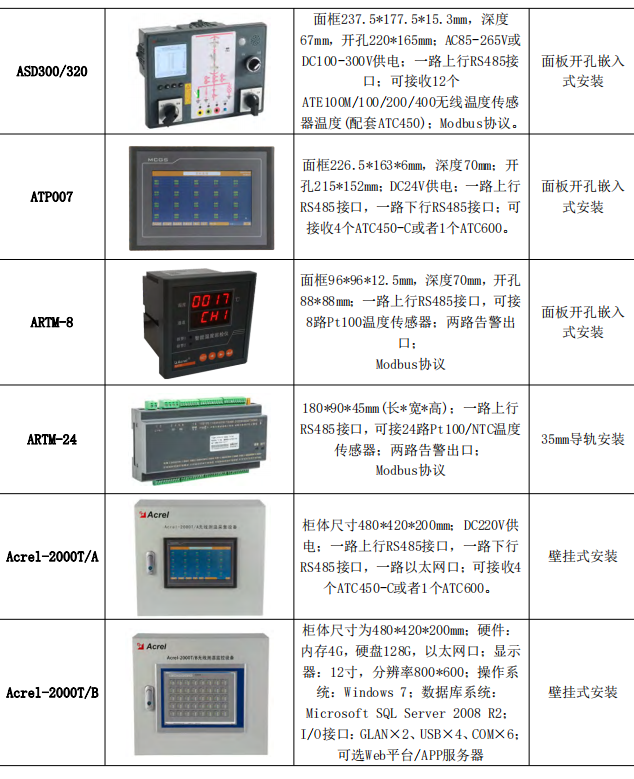

4 Acrel-2000T无线测温监控系统解决方案

Acrel-2000T 无线测温监控系统通过 RS-485 总线或以太网与间隔层的设备直接进行通信,

系统设计遵循国际标准 IEC 60870-5-103、IEC 60870-5-104、Modbus RTU、Modbus TCP 等传

输规约,安全性、可靠性和开放性都得到了提高。系统具有遥信、遥测、遥控、遥调、遥设、

事件报警、曲线、棒图、报表和用户管理功能。可以监控无线测温系统的设备运行状况,实

现快速报警响应,预防严重故障发生。

435980453948d70901f251db305521d

系统拓扑图

系统功能

实时监测:以配电一次图的形式直观显示各测温节点的温度数据及有关故障、告警等信息

温度查询:温度历史曲线、温度实时曲线、实时数据查询

运行报表:查询各回路设备运行温度报表

实时报警:温度值报警、相间温差告警、温升告警、温度突变告警

报警方式:弹出事件报警窗口、实时语音报警、短信告警

历史事件查询:对所有告警事件记录进行存储和管理,方便用户进行查询统计、事故分析

用户权限管理:为保障系统安全稳定运行,设置了用户权限管理功能

定值设置:用于修改高温定值、超温定值

可选 Web 平台/APP 服务器

结束语:

在开关柜上加装无线测温系统的应用,无线测温系统与其他测温方式比较,具有布 线少、安装改进方便、应用简单等优点,为开关设备运行状态提供了有效的数据依据,而且改进应用成本较低,值得推广应用

参考文献

  1. ]肖云亚.无线测温系统在开关柜触头测温中的应用

  2. 安科瑞智能电网用户端电力监控/电能管理/电气安全(产品报价手册).2023.01月版

[3] 安科瑞企业微电网设计与应用手册.2019.11月版
