安科瑞红外测温方案在锂电厂房项目密集母线槽上的应用

一、行业背景

  近年来，在政策引导与技术革新驱动的双重作用下，锂电产业保持快速增长态势，产业规模持续扩大，同时新能源产业工厂锂电池生产线对于电的依赖性很高，因而对供电设备的可靠性提出了很高的要求。作为厂房平面配电的重要电力传输设备，当密集型母线槽因制造、运输及安装不良等原因引起触头接触不良，出现触头温升过高，甚至停电、烧毁等故障时，对工厂生产线的安全生产，对企业的经济效益影响很大。

  但是目前看来，针对密集型母线槽的运维，传统方式是运维人员每月巡检一次，通过手持式红外测温枪，对母线槽连接处进行抽检，这样的运维方式效率很低，增加了大量的运维工作量，并且高压母线槽设备一般架设在几米的高度，空间封闭狭小，很多时候无法进行人工巡查测温。传统的测温方式无法有效地解决上述问题，存在很大的安全隐患。

  所以，母线槽温度监控系统应运而生，温度监控系统可以对密集型母线槽的早期故障缺陷做出可靠的预测，通过多种算法逻辑，提前解除过热故障。能使预防性试验维修提高到预知状态检修，减少停电次数，提高母线槽供电的可靠性。

  安科瑞AMB300系列母线槽红外测温解决方案，这是一款非接触式红外测温装置，能够解决母线槽温升过高的问题，实时把连接器中每相温度数据上传后台，提示管理人员应对报警点予以重视或采取必要的预防措施。

  二、项目概述

  该锂电厂房项目位于广东省，占地面积约13万平方米，总建筑面积30多万平方米,共规划办公研发楼2栋、厂房7栋、宿舍3栋。项目主要建设内容包括：建设年产1.8亿只数码产品聚合物锂电池生产线、1.8亿只无线蓝牙耳机锂电池生产线，项目能耗量和主要能效指标：项目建成投产后，年综合能耗不高于33140吨标准煤（当量值），其中年电力消耗量不高于17066万千瓦时、天然气消耗量不高于990万立方米；项目单位产品综合能耗不高于306.85千克标准煤/万安时。

  该项目共计两百多个测温点，应用了我司AMB300系列母线槽红外测温解决方案，这是一款非接触式红外测温装置，该系统能够解决母线槽安全测温、测温问题，实时把连接器中每相温度数据上传后台，实行监测、预警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。

  三、实施方案

  3.1  应用方案

  此母线槽红外测温解决方案由红外测温模块，红外采集器，电源模块组成。该系统通过RS485线与后台监控进行通信（如下图），系统设计遵循国际标准Modbus-RTU传输规约，安全性、可靠性和开放性都得到了很大地提高。RS-485作为一种串行通信的接口具有传输距离长、速度较高、电平兼容性好、使用灵活方便、成本低廉和可靠度高等特点，与无线通信方式相比，具有价格低、抗共模干扰能力强等优点。

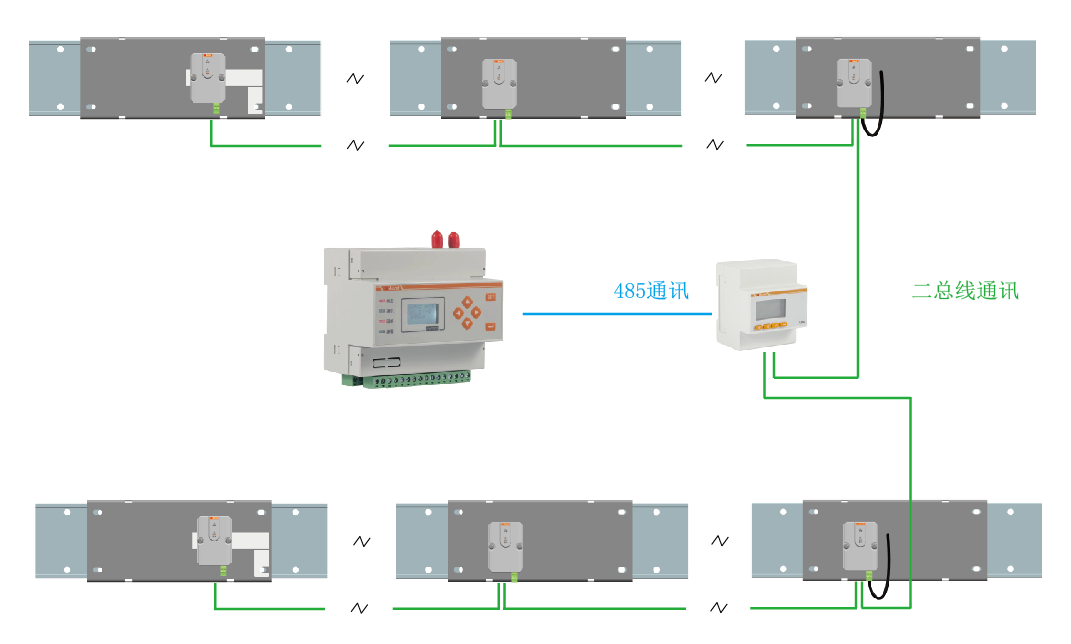

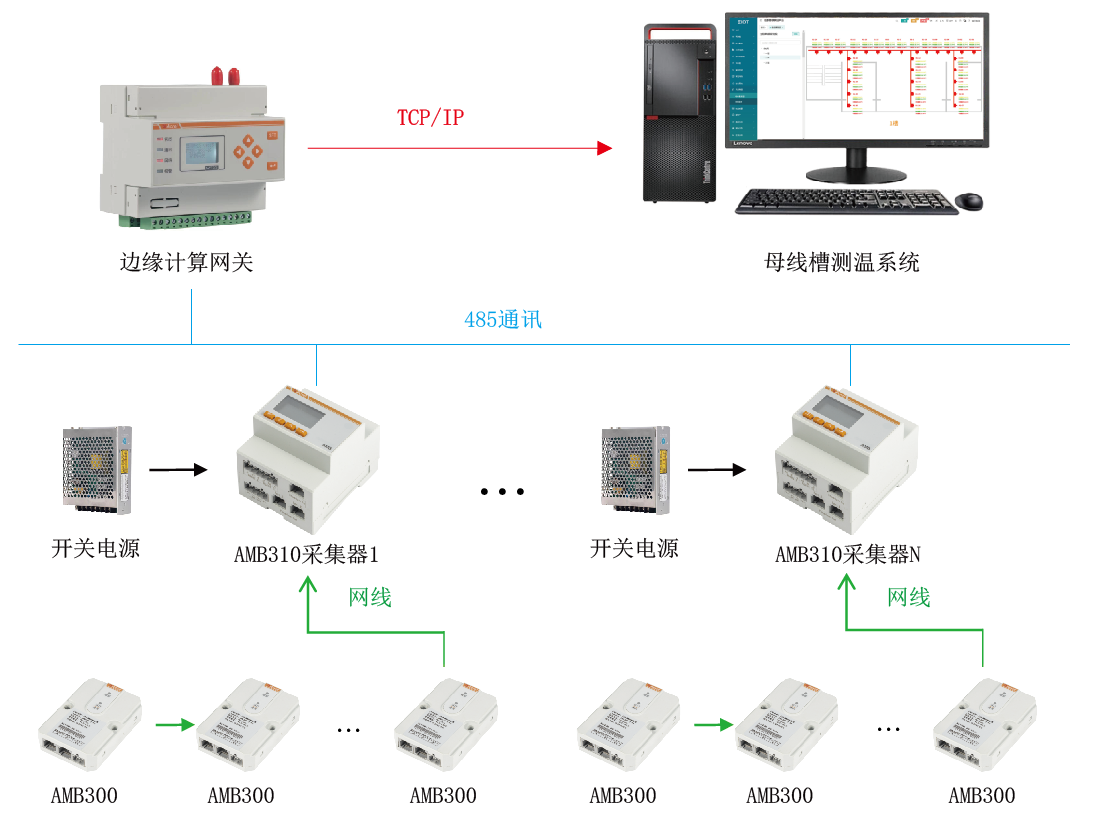

  母线槽测温系统组网方案图

  3.2  功能模块

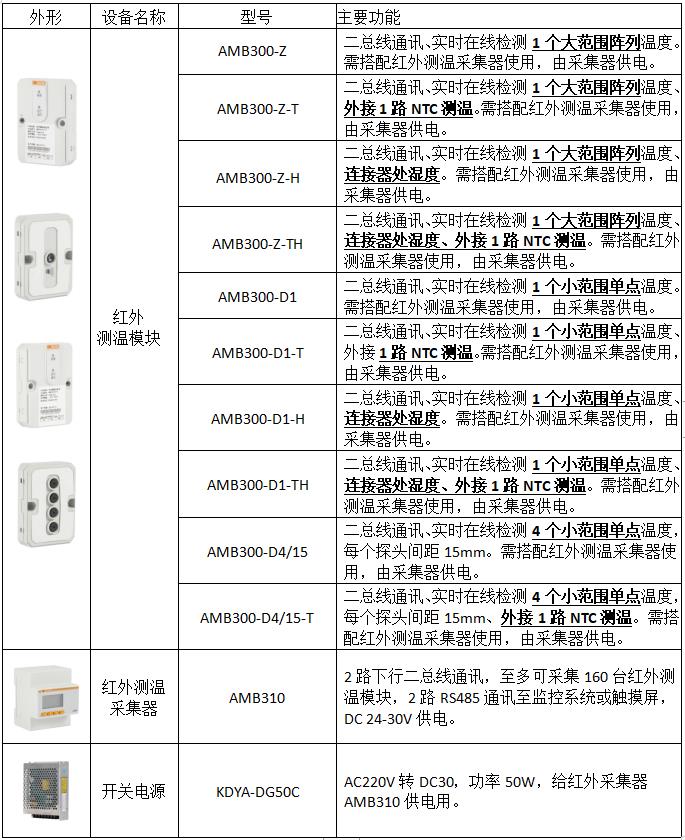

  3.2.1 产品选型

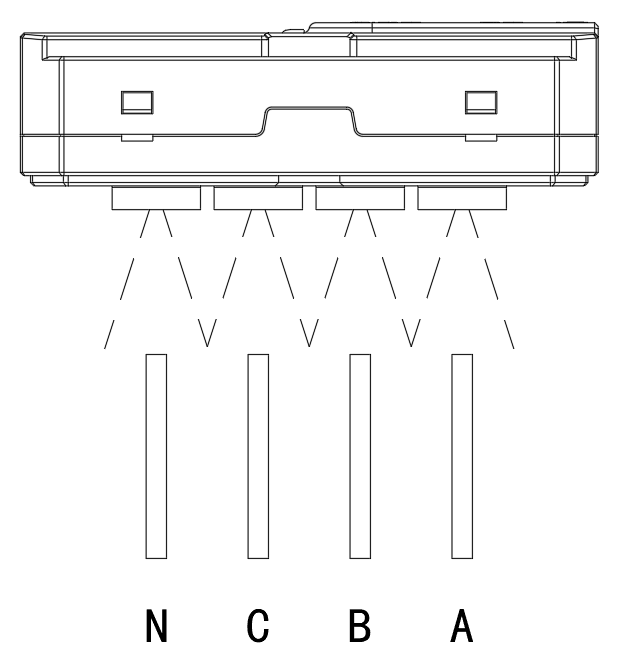

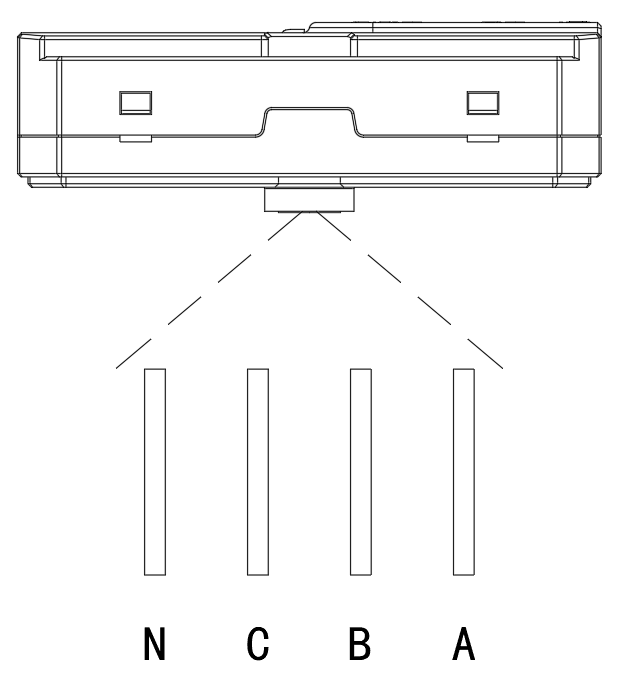

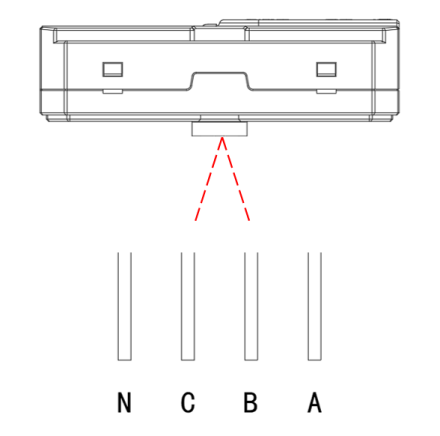

  3.2.2 测温原理

AMB300-D4

AMB300-D1

 AMB300-Z

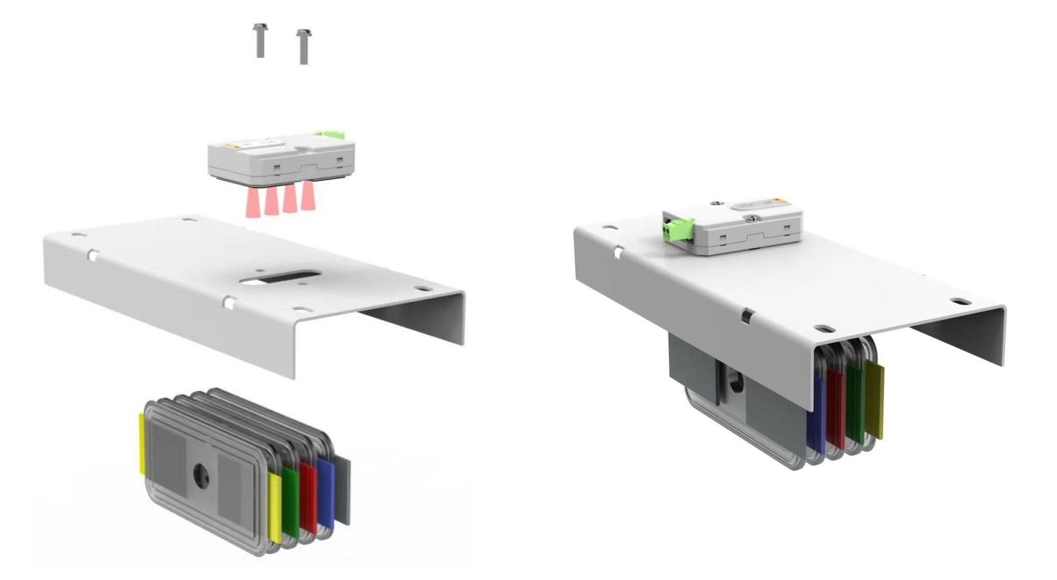

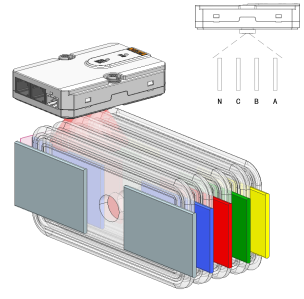

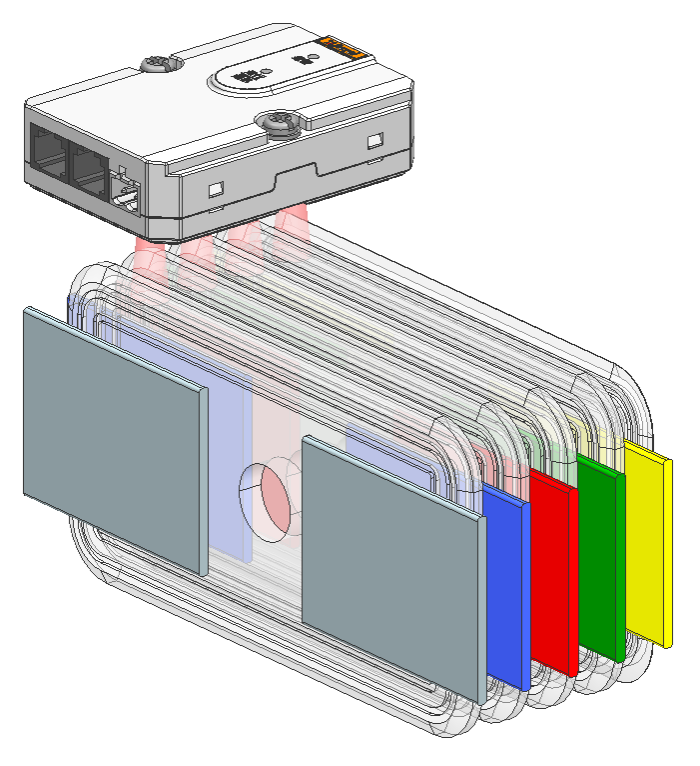

  3.2.3 测温模块安装方式

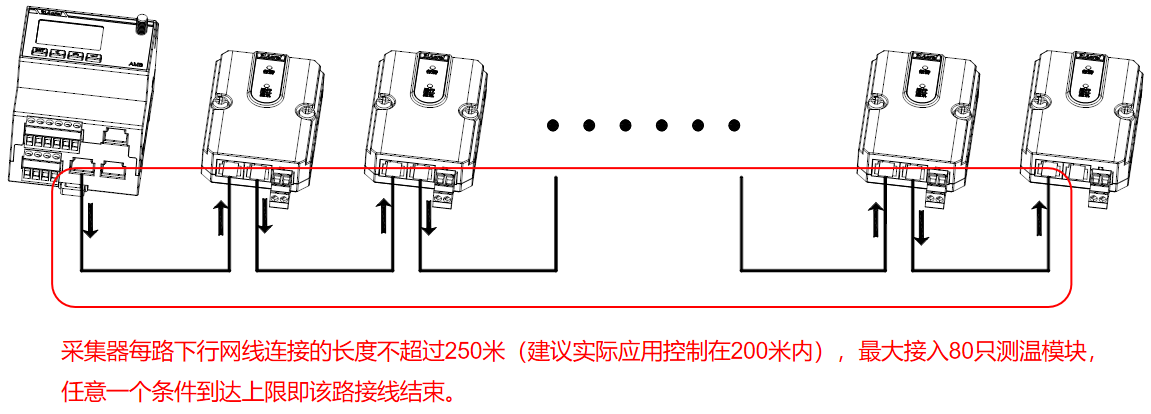

  3.2.4 接线示意

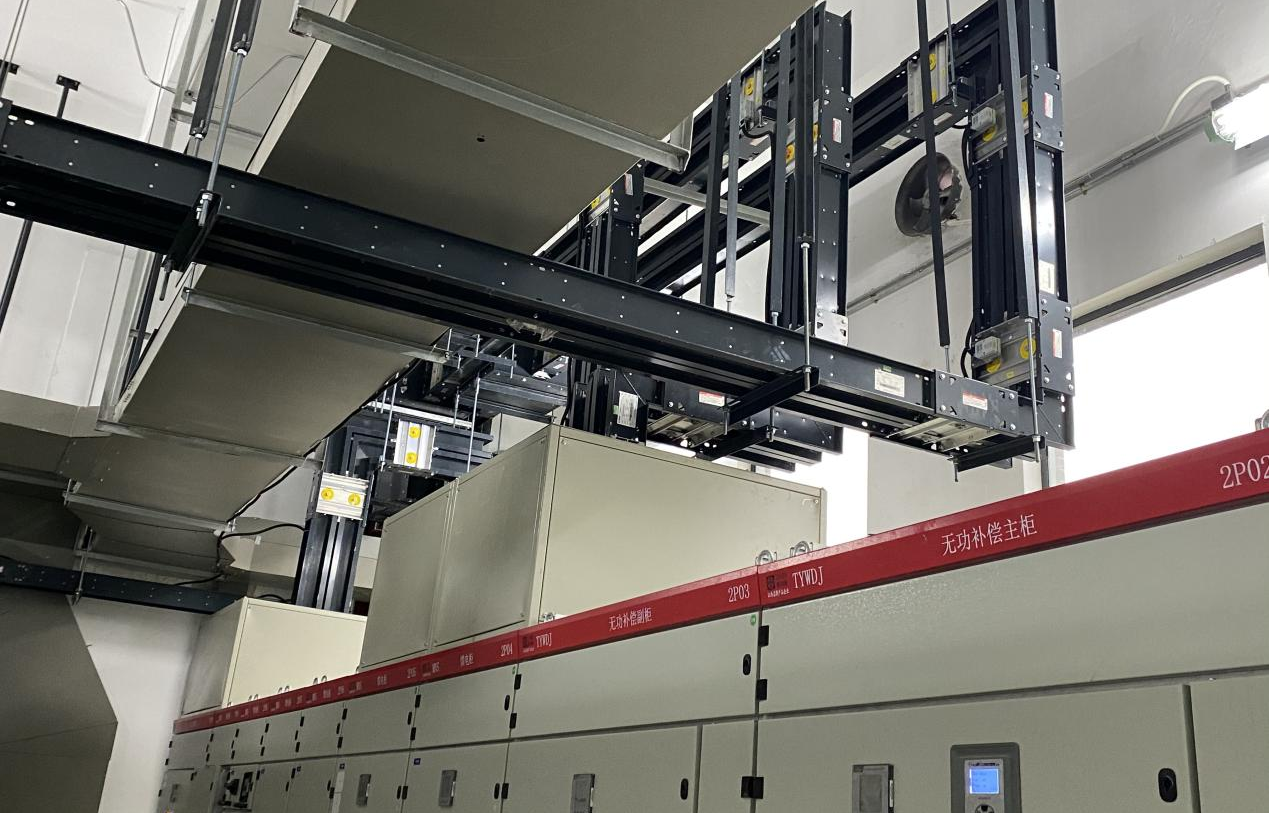

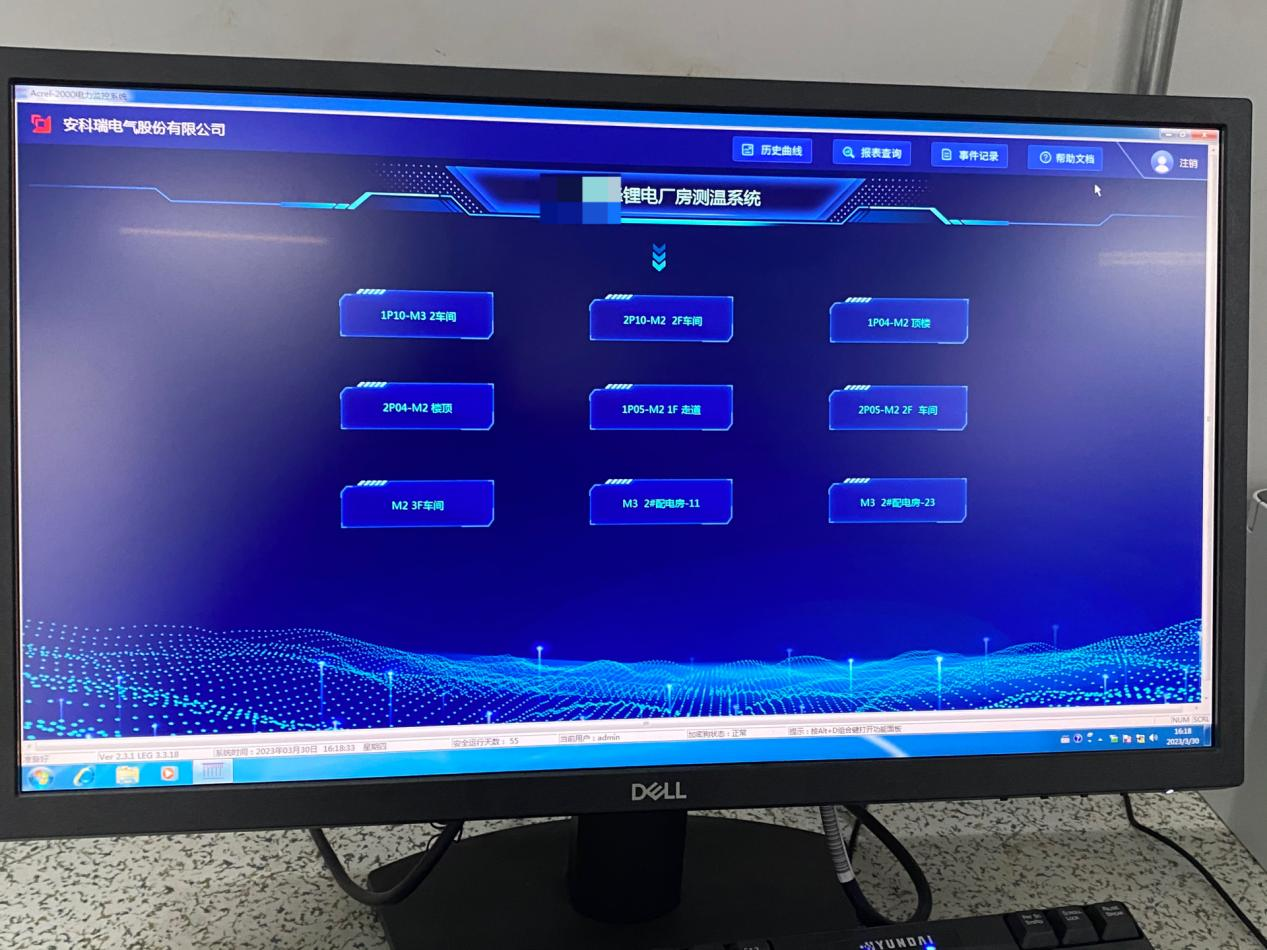

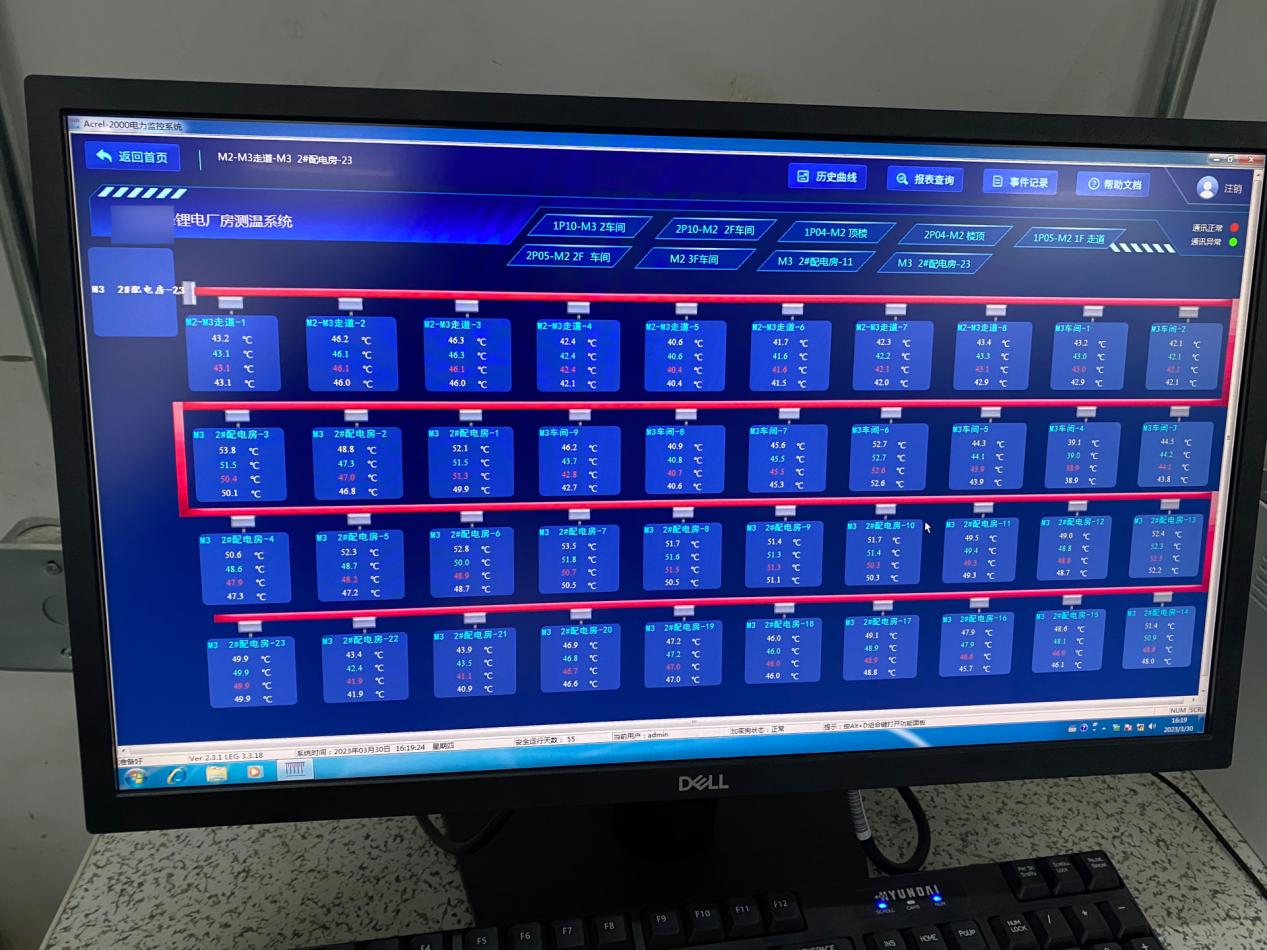

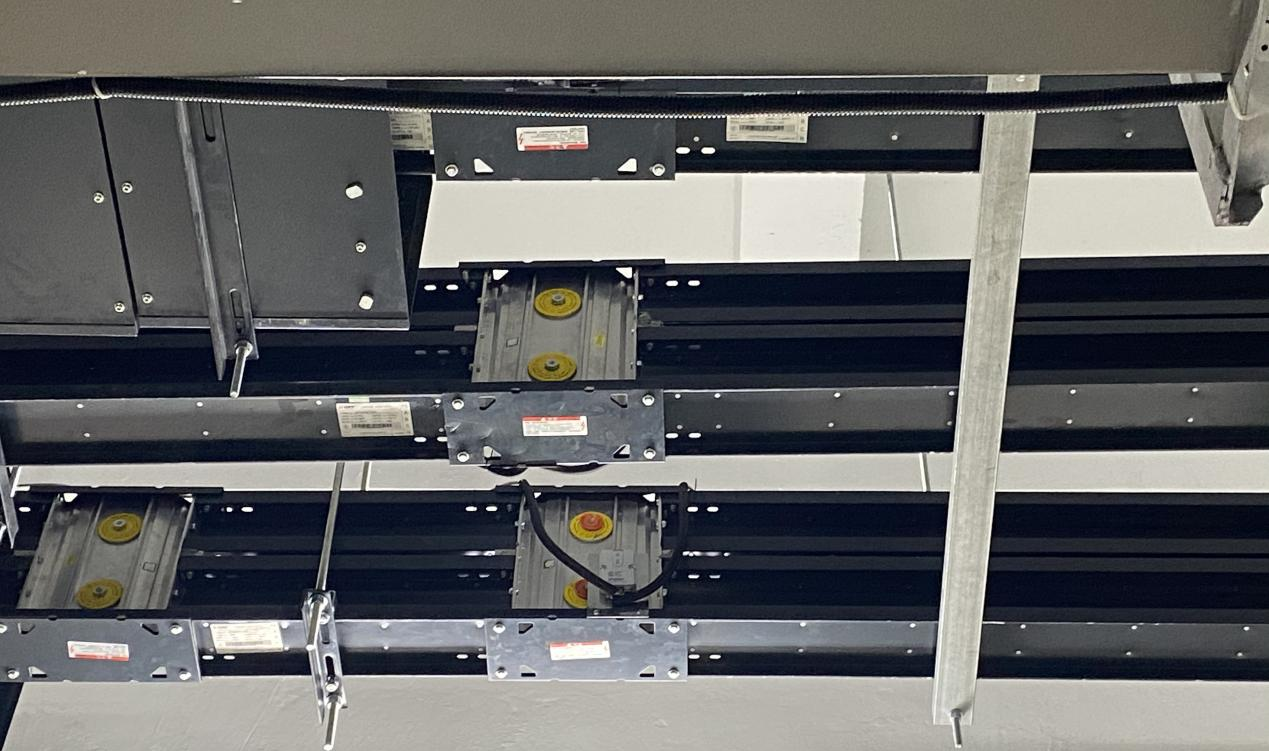

  四、现场图片

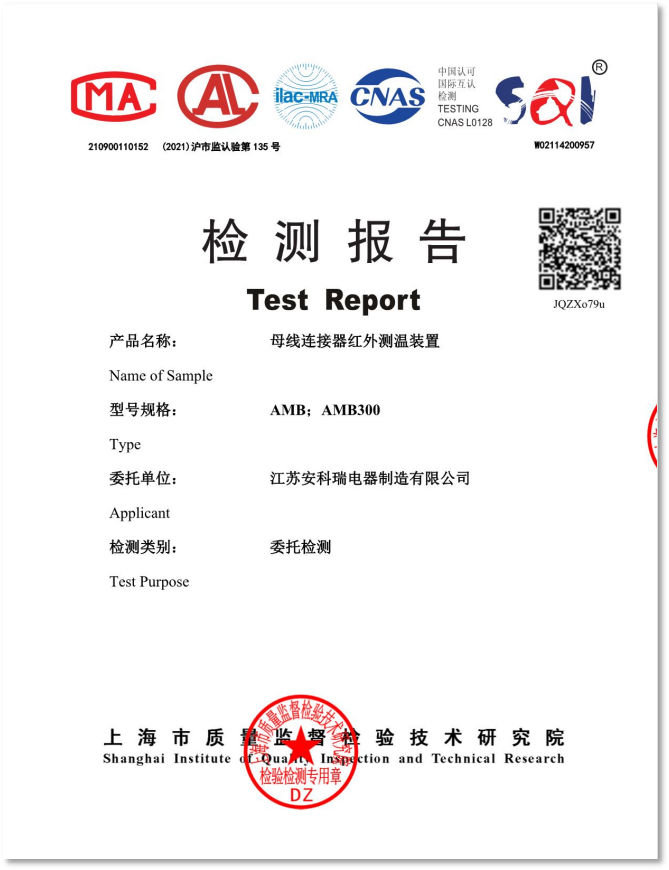

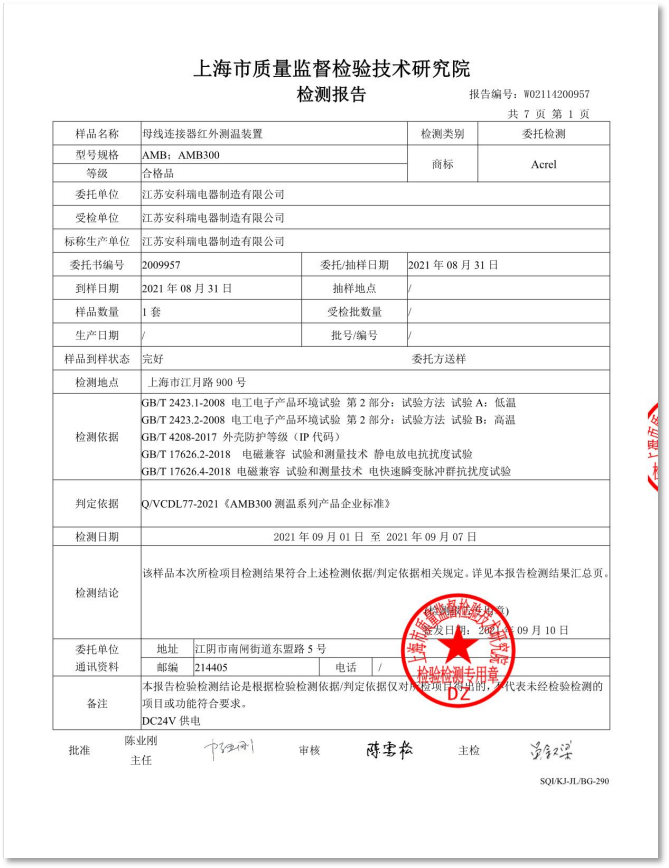

  五、资质文件

  六、结语

  安科瑞AMB300系列母线槽红外测温解决方案通过监测母线槽连接处温度的运行情况，可有效保障电网电力运行的可靠性、安全性、稳定性，提高管理效率，降低故障发生率，减少经济损失。
