消防应急照明和疏散指示系统

1、概述消防应急照明和疏散指示系统配合火灾报警控制器的使用，在危急时刻，能够快速针对风向、就近出口、火灾的走势、人群密度做出分析，给出安全的疏散路径指示，智能打开消防应急标志灯的指示方向以及应急照明灯，帮助建筑内的人群实时地选择逃生路线，指引安全逃生方向，大限度的保障群众的人身安全，为各商家担心的安全问题解决了后顾之忧。该系统主要应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。

2、应用场所

1）办公建筑（商务办公、国家机关办公建筑等）

2）商业建筑（商场、金融机构建筑等）

3）旅游建筑（宾馆饭店、娱乐场所等）

4）科教文卫建筑（文化、教育、科研、医疗卫生、体育建筑等）

5）通信建筑（邮电、通信、广播、电视、数据中心等）

6）交通运输建筑（机场、车站、码头建筑等）

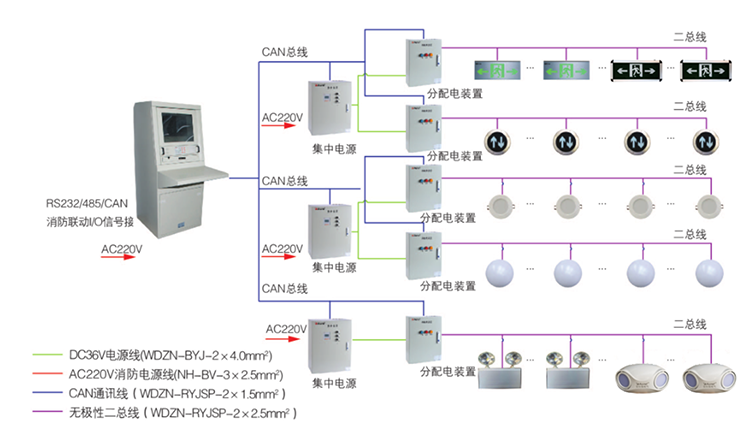

3、结构集中电源集中控制型消防应急照明和疏散指示系统采用应急照明控制器（主机）+集中电源+分配电装置+灯具四层结构组网模式，适用范围广，满足各种环境的现场，便于区域化管理，灯具与分配电装置之间采用二总线通讯，监控器与集中电源、分配电装置之间采用CAN总线通讯，满足了通讯实时性高的要求。

4、功能

1）登录与注册功能

双击打开图所示的软件进入监控软件，等待软件自检结束之后进入如下：

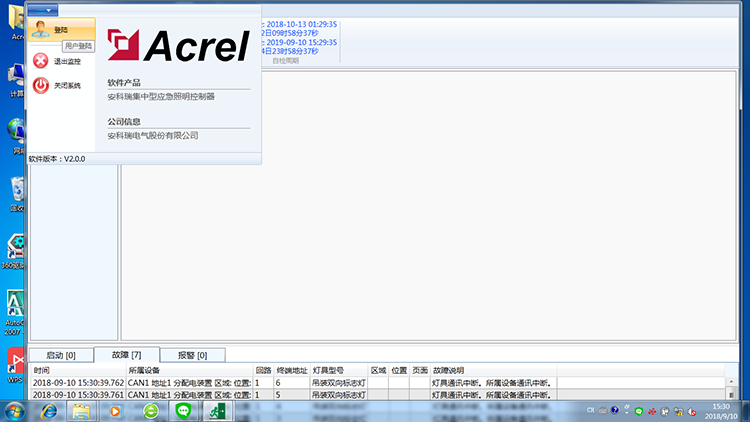

Ø 登录：点击左上角选择登录，密码：0000（系统重新上电开机后Numlock键重新锁定，按灭之后再输入数字）。

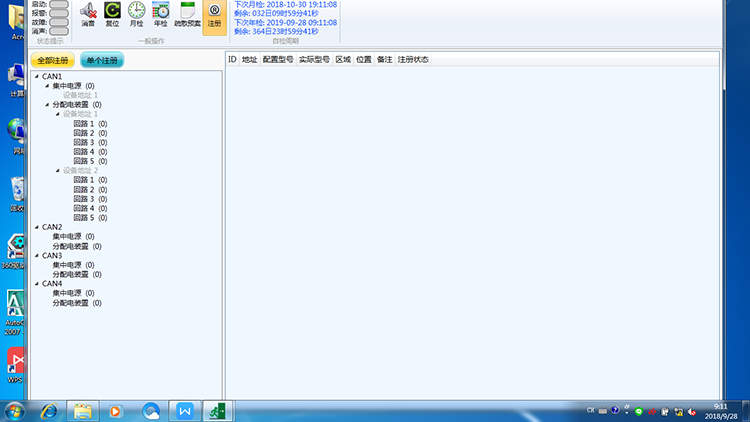

Ø 注册：如需要注册可以点击“全部注册”功能。

点击注册之后查看注册情况，若在故障栏中查看通讯中断的灯具多为同一分配电，则对此分配电进行“单个注册”。

2）应急启动与复位功能

正常情况下本系统与消防火灾报警主机通过开关量输入或RS232通讯方式保持相连，有火灾报警情况时，本系统将自动启动应急状态（标志灯常亮、照明灯亮起）。若手动模拟启动应急与复位参考如下操作步骤：

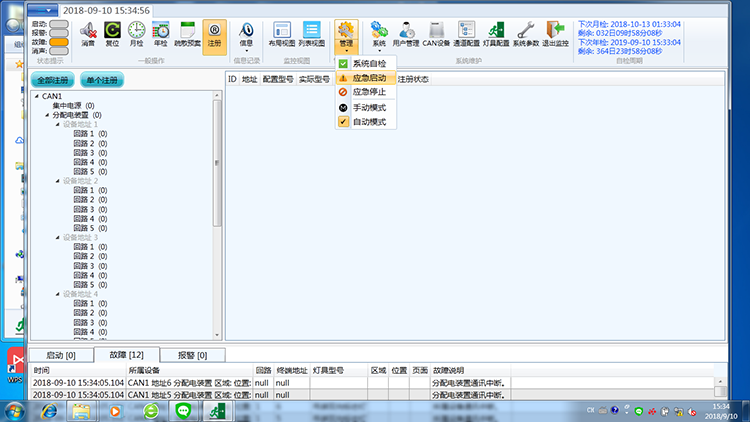

Ø 应急启动：在“管理”工具栏中选择“应急启动”，则本系统下的所有设备将进入应急状态

Ø 应急停止或复位：“管理”选择应急停止或选择“复位”则系统将停止应急：

系统有月检与年检功能，月检系统将自动进入应急状态30秒并自动复位，年检则应急30分钟并自动复位，过程中可选择手动关闭复位

3）设备监控显示功能

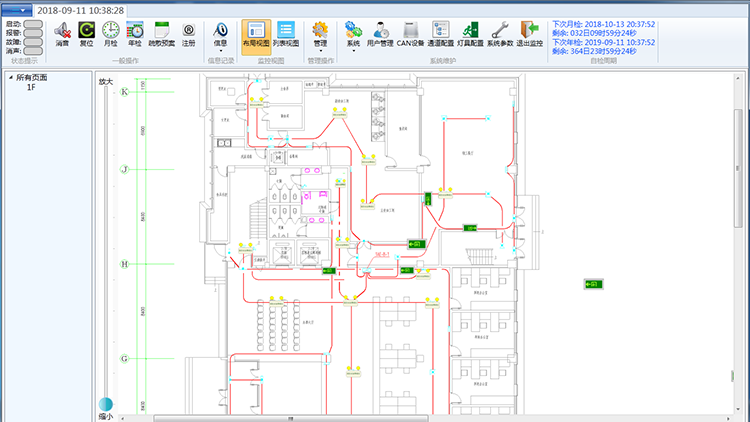

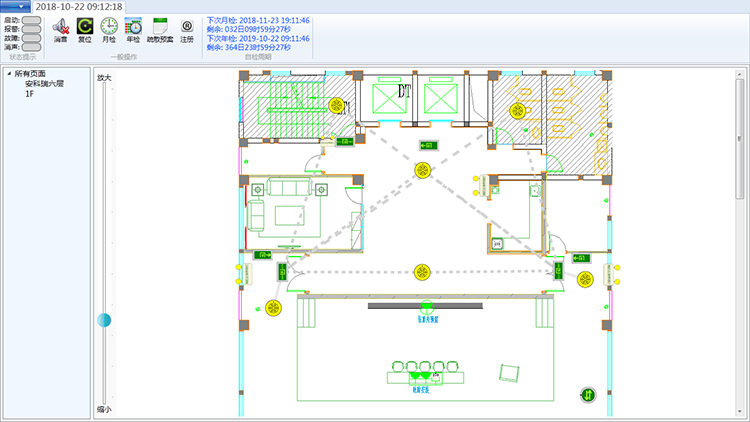

本系统可在“布局视图”中平面显示各灯具的位置与实时状态，如下图所示：

Ø “CAN设备”中可显示集中电源与分配电具体工作状态：

5、设备选型

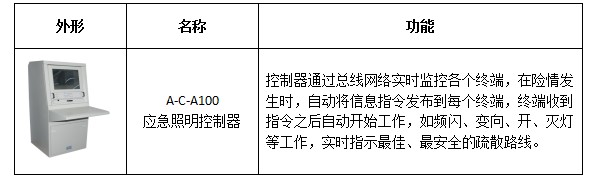

1) 应急照明控制器

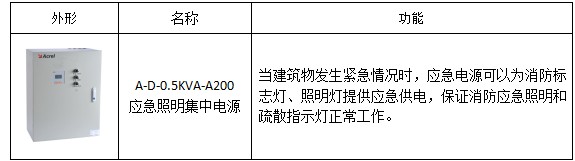

2) 应急照明集中电源

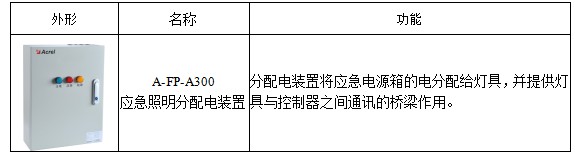

3) 应急照明分配电装置

4) 监控模块
